Плазменный подъемный комплект с ЧПУ THC + контроллер высоты фонаря Fangling F1621 фонарик

Плазменный подъемный комплект с ЧПУ THC + контроллер высоты фонаря Fangling F1621 фонарик

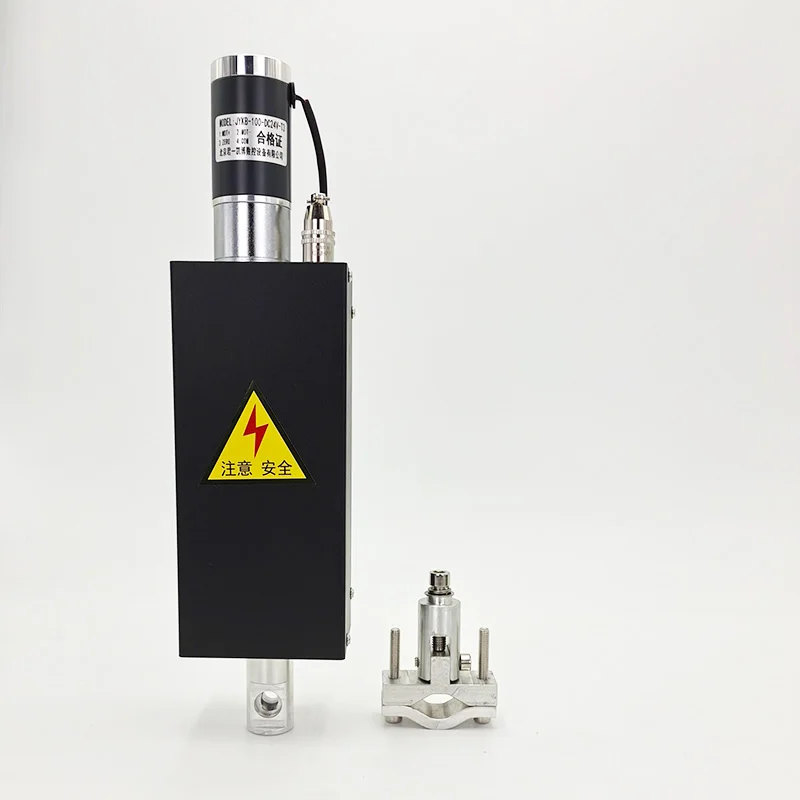

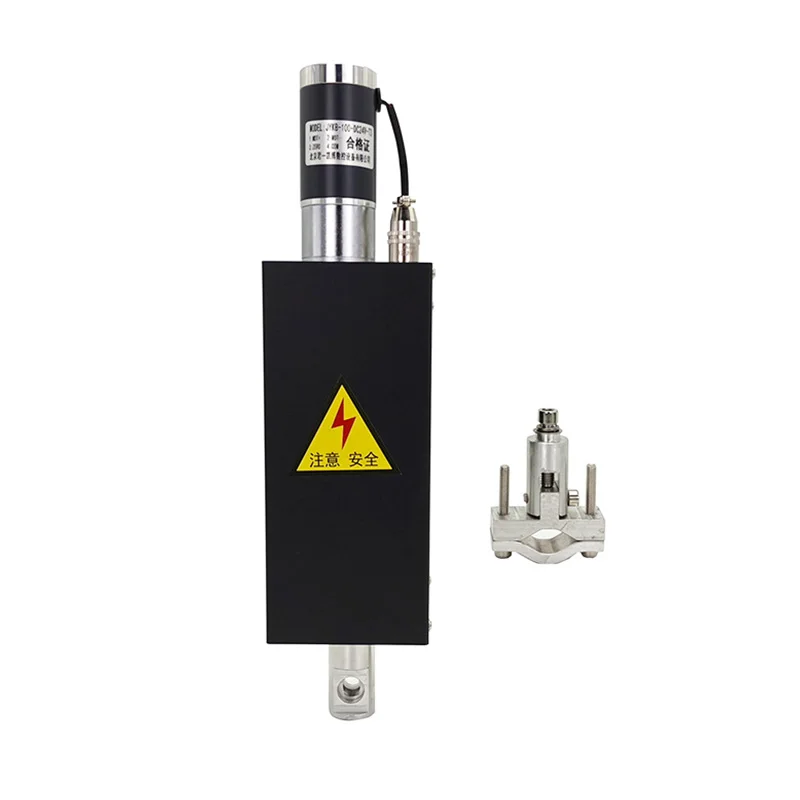

100 мм тактный плазменный подъемник JYKB-100 DC24V автоматический фонарь контроллер высоты THC подъемник для плазменной резки с ЧПУ Модель ①: JYKB-100-DC24V, подходит для плазменной и пламенной резки Модель ②: JYKB-100-DC24V-T3, подходит для плазменной резки

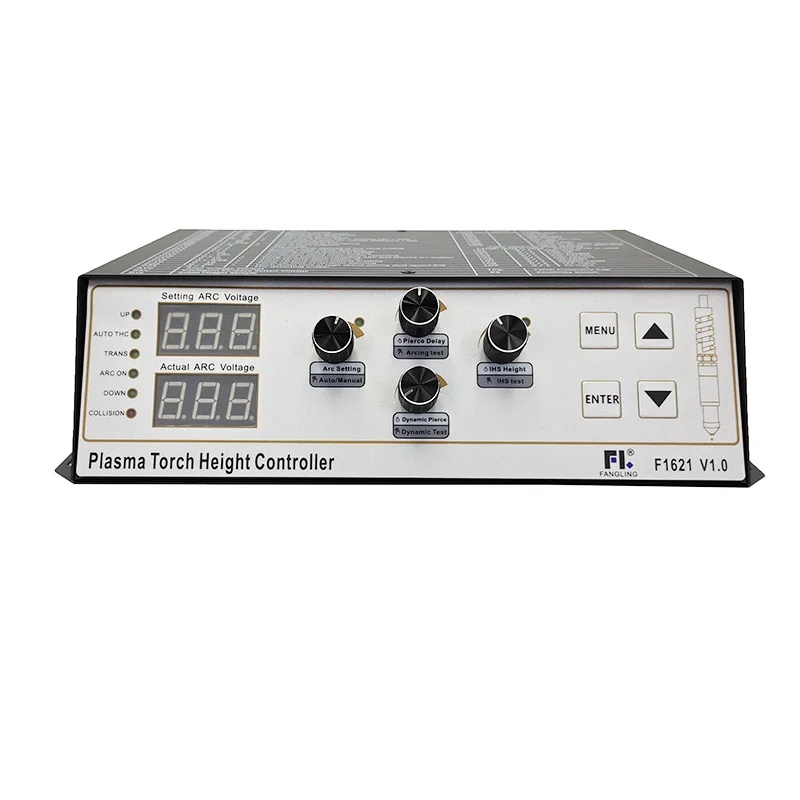

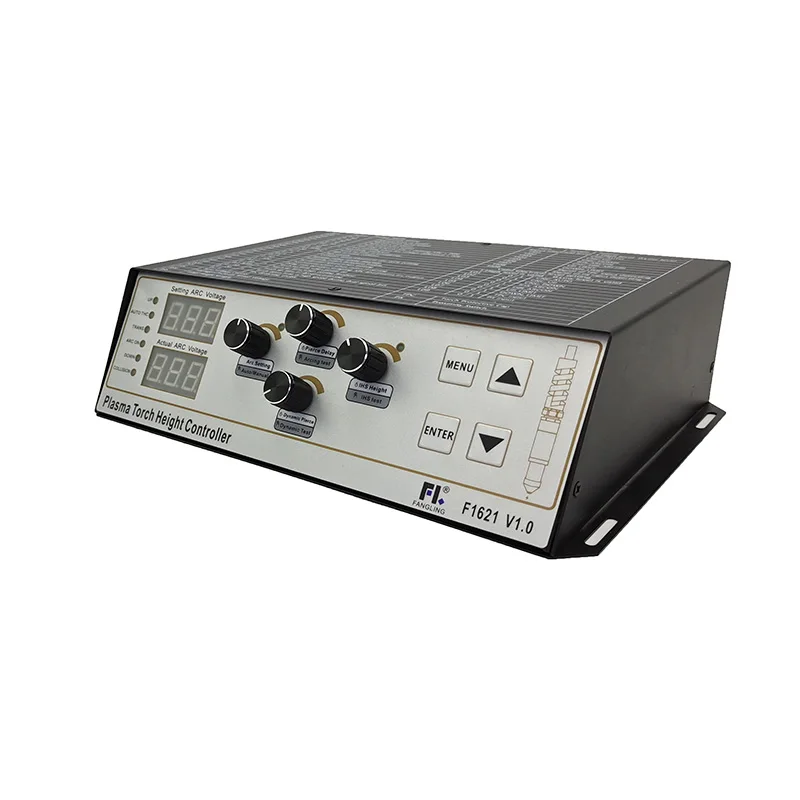

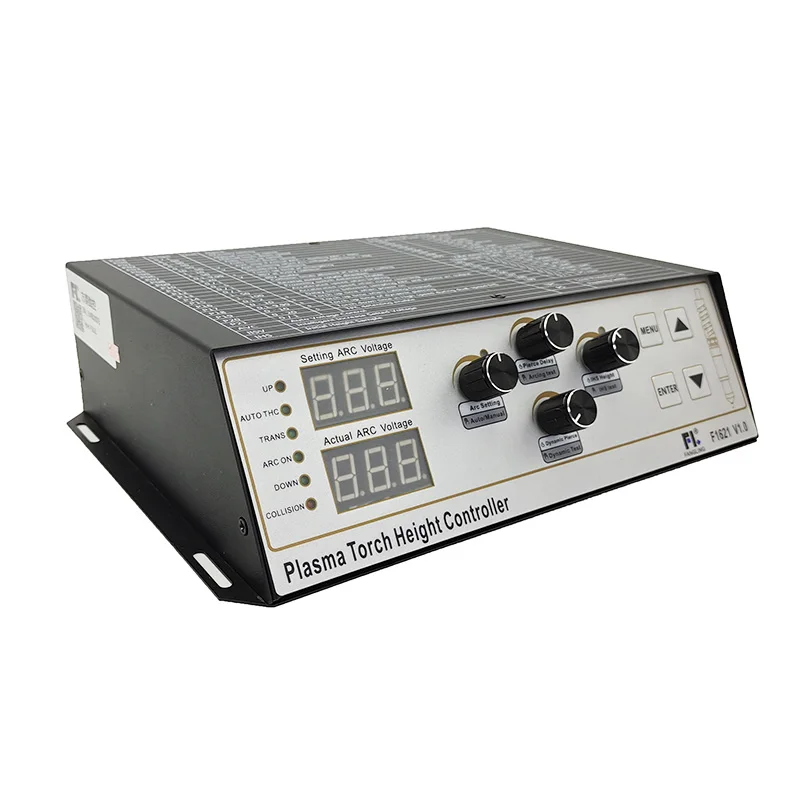

Фонарь контроллер высоты THC Fangling F1621 автоматическое напряжение дуги и крышки для плазменной резки резак NEWCARVE

Описание оборудования

F1621 серия Цифровой плазменной дуговой контроллер напряжения-это серия продуктов, разработанных нашей компанией, которые просты в эксплуатации, стабильны в производительности, полны функций и высокой стоимости, на основе использования на месте плазменного источника питания и поглощения преимуществ многих контроллеров высоты дугового напряжения в стране и за рубежом. Эта серия оборудования использует основные характеристики постоянного тока плазменного источника питания для обнаружения изменения высоты плазменного фонарь путем обнаружения изменения напряжения плазменной дуги, чтобы контролировать высоту между фонарь и заготовкой в режиме реального времени. Он подходит для контроля высоты плазменной резки фонарь с постоянными характеристиками тока или постоянными характеристиками тока в определенном диапазоне напряжения. Он особенно подходит для резки фонарь Управления по высоте различных режущих машин. Эта серия оборудования-светильник, портативный, прост в эксплуатации и использовании. Все клавиши и ручки разработаны с гуманностью, удобны и удобны

Функции оборудования

1) Автоматическое первоначальное позиционирование Начальное позиционирование делится на режим обнаружения позиционирования переключателя приближения и режим обнаружения столкновений защитной крышки Датчик позиционирования приближения NPN нормально открытый Бесконтактный переключатель (или PNP нормально открытый Бесконтактный переключатель) используется в этом Оборудования, и, как правило, бесконтактный выключатель находится в контактном состоянии. В испытательном процессоре позиционирования процесс первоначального позиционирования во время дуги, когда фонарь для резки касается заготовки (или когда фонарь для резки наклоняется из-за прикосновения к заготовке), переключатель приближения отключится, схема обнаружения обнаруживает сигнал, и фонарь для резки будет до начальной высоты позиционирования (Значение высоты может быть установлено ручкой «Позиционирование высоты» панели). Когда близость выключения выключена, режущего фонарь будет работать до тех пор, пока он не коснется верхнего предела двигателя. Обнаружение столкновения защитной крышки при обнаружении столкновения защитной крышки, защитный фонарь для резки контактирует с заготовкой в любом состоянии, и схема обнаружения подействует на режущий фонарь до начальной высоты позиционирования (значение высоты может быть установлено по высоте «позиционирования" Ручка панели). При нормальных обстоятельствах, после резки фонарь ups, защитная крышка оставляет заготовку и сигнал столкновения немедленно сбрасывается. Если сигнал столкновения защитного колпачка поддерживается, фонарь для резки будет поднят до тех пор, пока он не коснется верхнего предела двигателя. Двухскоростное позиционирование После начала процесса позиционирования фонарь для резки опускается в течение 6 секунд с самой быстрой скоростью (время может быть изменено по параметрам), И затем Переключитесь на низкую скорость (низкая скорость-1/4 скорости высокой скорости), пока фонарь не столкнется с заготовкой. Благодаря двухскоростному позиционированию эффективность работы может быть улучшена, скорость может быть уменьшена на надлежащей высоте, сила удара при столкновении может быть уменьшена, а срок службы защитной крышки может быть увеличен. 2) автоматический контроль высоты дугового давления Если фактическое давление дуги не превышает установленное значение 30 в (этот параметр можно изменить через меню), контроллер высоты будет находиться в состоянии автоматической регулировки высоты. 3) автоматически вырезает фонарь после столкновения В чехол столкновения транспортных средств под разрезание и позиционирования условия с механическим приводом режущая фонарь будет автоматически вверх, и в то время самое время для аварийной ситуации при столкновениях и пистолет или похода по магазинам. В процессе первоначального испытания на позиционирование или столкновения во время резки фонарь для резки автоматически поднимается на начальное время позиционирования высоты. 4) автоматически поднимает режущий фонарь после завершения резки После завершения резки фонарь автоматически поднимается, и высота может быть установлена через параметры. 5) ручная работа Автоматический/ручной выбор регулировки высоты, ручное поднятие, ручное опускание, испытание дуги, тестирование первоначального позиционирования, управление меню и другие функции могут быть реализованы через панель управления. 6) автоматическая работа После того, как система числового управления отправляет сигнал arcing, контроллер высоты автоматически завершает действия первоначального позиционирования, дугообразного и дугообразного успеха отзывы. После того, как система числового управления получает сигнал успеха arcing отзывы, система числового управления контролирует машинный инструмент, чтобы начать движение и резку. 7) функция контроля давления дуги и фактического значения Контроллер высоты использует два ряда цифровых трубок высокой яркости для отображения значения дугового давления, верхний ряд зеленых цифровых трубок для отображения значения дугового давления, И нижний ряд красных цифровых трубок для отображения фактического значения давления дуги. Пользователям Удобно контролировать значение дугового давления в процессе резки в режиме реального времени. 8) Управление меню В режиме нерезки вы можете войти в режим меню, чтобы изменить параметры, нажав клавишу панели. Параметры, такие как скорость и режим работы, могут быть гибко установлены. 9) Управление ручкой Панель имеет три рабочие ручки, которые могут устанавливать такие параметры, как дуговое давление, начальная высота позиционирования и задержка перфорации. 10) Эффективная Настройка уровня Входное значение для переключения может быть установлено на низком или высоком уровне, который является гибким, чтобы адаптироваться к сложной среде приложения на месте. По умолчанию активный низкий. Изменения можно внести в меню. 11) функция предотвращения столкновений В процессе резки, если фонарь для резки касается заготовки из-за слишком низкого давления дуги или потери сопла, контроллер высоты немедленно отправит сигнал вверх, чтобы избежать повреждения, вызванного тем, что фонарь для резки постоянно попадает на заготовку. В чехол столкновения лазерный раскрой, можно взять пару обуви набор с числовым программным управлением, чтобы остановить резки после нескольких столкновений. По умолчанию, как только произойдет столкновение, система числового управления будет уведомлена, чтобы немедленно прекратить резку. Если пользователь не подключает выходной сигнал столкновения к системе числового управления, система числового управления будет продолжать резать, когда столкновение происходит во время резки, потому что сигнал столкновения не получен. Тем не менее, независимо от того, числовым программным управлением система перестанет резки или нет, в чехол столкновения, высота контроллер будет автоматически вверх режущий фонарь на первоначальное позиционирование по высоте. В процессе не резки, если фонарь для резки касается стальной пластины, фонарь для резки автоматически поднимет высоту столкновения при аварийной ситуации (как правило, высота выше, чем высота позиционирования, и этот параметр может быть изменен). 12) Интеллектуальная Регулировка дугового давления При использовании функции интеллектуального регулирования дугового давления, в процессе резки, если стальная пластина трогается дважды подряд, значение настройки дугового давления автоматически увеличивается на заданное значение (параметр может быть изменен, а значение по умолчанию-5 В). Например, значение настройки давления тока в дуге составляет 110 В. После того, как стальная пластина будет тронута дважды в ряд, значение настройки давления дуги автоматически увеличится на 5 В до 115 в, таким образом, увеличение высоты фонарь и предотвращение столкновения заготовки снова в процессе непрерывной резки. 13) Динамическая перфорация В процессе резки, при условии задержки перфорации, фонарь для резки может быть до высоты в момент дуги, И фонарь для резки может быть сбит до исходной высоты, прежде чем задержка перфорации будет завершена. Эта функция является приблизительной динамической функцией перфорации. При пирсинге фонарь для резки немного поднимается, что может эффективно предотвратить брызги шлака на режущий пистолет во время пирсинга. Если время динамической перфорации установлено на 0, фонарь для резки не будет поднят во время дуги. Динамическая высота перфорации может регулироваться в режиме реального времени с помощью клавиш операционной панели. 14) отзывы о сигнале столкновения Контроллер высоты может немедленно отзывы сигнал столкновения к системе числового управления, чтобы предотвратить движение режущего станка после столкновения. Также возможно установить контроллер высоты для отзывы сигнала столкновения к системе числового управления после нескольких столкновений, чтобы сохранить непрерывность резки (используется при резке тонких пластин).

Применение:

Портативный/настольный светильник с ЧПУ пламени/плазменной резки.

Описание:

1. Этот станок для резки пламени/плазмы Z-axis подъемник для горелки управляется двигателем DC gear для поднятия факела вверх и вниз 2. Самая важная часть устройства, которая заключается в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена бесконтактными переключателями NPN 3. Механический механизм этого подъемника изготовлен из Тайваньского шарикового винта TBI, стандартного линейного вала (SFC) и линейного слайдера на концах; Фонарь-раскладушка/держатель изготовлен из подшипниковой стали, И крепится линейными ползунками, что обеспечивает стабильность и вертикальность движения подъемника 4. Удобно устанавливать, работать просто, улучшая эффективность работы

Определение разъема управления воздухом:

1 фут-D +; (мотор положительный) 2 фута-D -; (мотор отрицательный) 3 фута-ноль; (позиционирование обычно открытый выход) 4 фута-COM; (позиционирование обычно открытый выход) Примечание: встроенный предел (обратный диод)

Параметр:

1. T-304 винт из нержавеющей стали 2. Включает в себя джиг (Фонарь 12 мм-38 мм) 3. Подъем внутри плазменной дуги позиционирования 4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формируя центр обработки 5. Четырехъядерный штекер 6. Цвет: черный корпус распылителя 7. Рабочий ход: 100 мм 8. Рабочее напряжение: DC24V 9. Вес подшипника: 3 кг 10. Размеры: Длина 320 * Ш 80 * в 60 11. Размер монтажного отверстия Длина: расстояние по центру между двумя отверстиями 40 мм
