Релейный модуль 5 В/9 В/12 В/24 В постоянного тока с оптроном релейный выход 1/2 канала

Релейный модуль 5 В/9 В/12 В/24 В постоянного тока с оптроном релейный выход 1/2 канала

Релейный модуль постоянного тока 5 В/9 В/12 В/24 В С оптопары релейный выход 1/2 канала H/L уровень триггера для Arduino

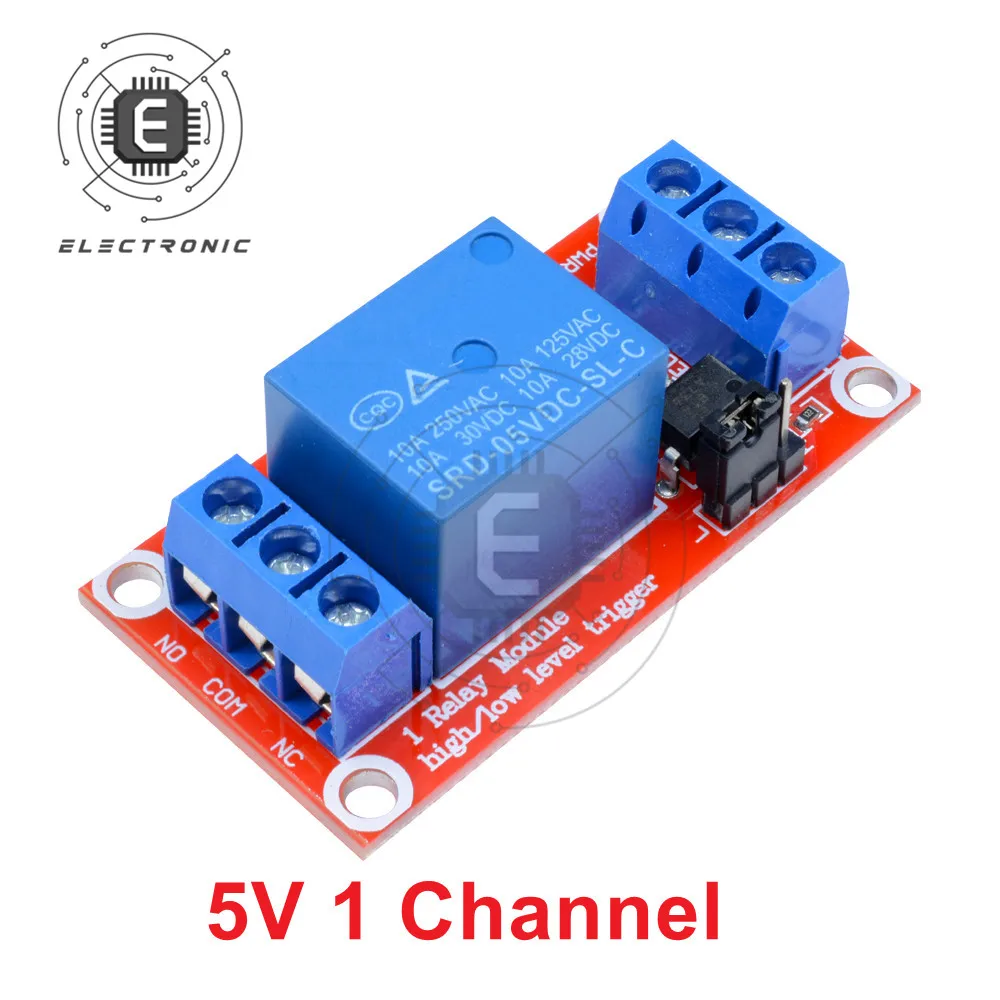

Тип 1: 5 В постоянного тока 1 канал

Характеристика:

1. 100% новый бренд, высокое качество

2,1 релейный модуль с фотоэлектрической изоляцией

3. Модуль может вызвать высокие или низкие настройки перемычки

4. С индикатором действия питания и реле

5. Рабочее напряжение модуля 5 В

6. Модуль использует подлинное реле качества, как правило, открытый интерфейс Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A

Интерфейс модуля:

1. DC +: положительный источник питания (VCC) (5 В)

2. DC-: отрицательный источник питания (GND)

3. Вход: терминал управления, ток привода должен быть больше 4 м

4. ACOM: Управление контуром заземления

Тип 2: 9 В постоянного тока 1 канал

Характеристика:

1. Этот модуль использует подлинное реле качества, как правило, открытый интерфейс

2. Принять SMD оптопары изоляции, сильная способность вождения и стабильную производительность

3. Модуль может вызвать высокие или низкие настройки перемычки

4. Отказоустойчивая конструкция, даже если линия управления разрушена, реле не будет работать

5. Индикатор питания (зеленый), индикатор состояния реле (красный)

6. Гуманизированный дизайн интерфейса, все интерфейсы могут быть непосредственно подключены к клеммам, что очень удобно

Параметр:

1. Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока

2. Ток запуска: 5 мА

3. Рабочее напряжение: 9 В (у нас также есть другие варианты)

4. Размер модуля: 50 × 26 × 18,5 мм (длина х ширина х высота)

5. Четыре фиксирующий Болт отверстия, 3,1 мм в диаметре

Интерфейс модуля:

1. DC +: положительный источник питания (VCC)

2. DC-: отрицательный источник питания (GND)

3. В: реле управления высокого или низкого уровня

Релейный выход:

1. Номер: нормально открытый интерфейс реле

2. COM: реле общего интерфейса

3.NC: Нормально закрытый интерфейс реле

Опции триггера высокого и низкого уровня:

1. Это триггер низкого уровня, Когда перемычка подключена к низкому штифту

2. Когда он срабатывает на высоком уровне, перемычка соединяется с высоким штифтом

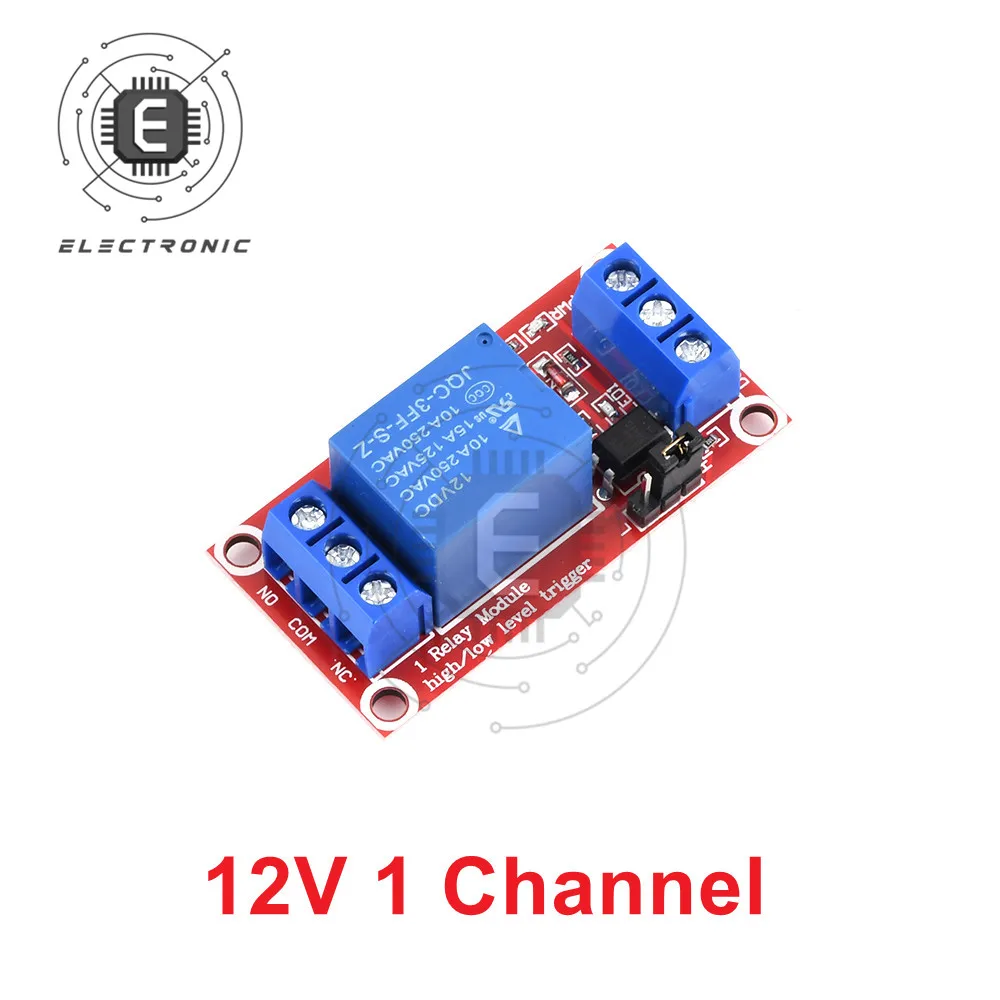

Тип 3: 12 В постоянного тока 1 канал

Описание:

1. Модуль использует подлинное реле качества, как правило, открытый интерфейс Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A

2. Использование SMD оптопары изоляции, сильная способность привода, стабильная производительность; Триггер тока 5ма;

3. Напряжение Модуля 5 В, 9 В, 12 В, 24 В доступно;

4. Модуль может быть установлен на высоком или низком уровне, чтобы быть вызванным перемычками;

5. Отказоустойчивая конструкция, даже если линия управления разрушена, реле не будет работать;

6. Индикатор питания (зеленый), индикатор состояния реле (красный)

7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть напрямую подключены к проводам через клеммные блоки, что очень удобно

8. Размер модуля: 50*26 мм * 18,5 мм (Д * Ш * В)

9. Существует четыре фиксирующий Болт отверстия, отверстие 3,1 мм, и расстояние составляет 44,5 мм * 20,5 мм

Интерфейс модуля:

1. Постоянный ток +: положительный источника питания (напряжение в соответствии с требованиями реле, есть 5V.9V.12V и 24V варианты)

2. DC-: соединение отрицательной мощности

3. В: реле управления высокого или низкого уровня

Релейный выход:

1. Номер: реле, как правило, открытый интерфейс, свободное реле до и после короткого замыкания на COM

2. COM: реле общего интерфейса

3. NC: Нормально закрытый релейный интерфейс. Передняя часть реле коротко подключена к COM, а задняя часть пуста.

Конец высокого и низкого уровня выбор триггера:

1. Когда низкая Перемычка коротка, низкое плечо срабатывает

2 когда высокая перемычка коротка, срабатывает высокое плечо

Тип 4: 24 В постоянного тока 1 канал

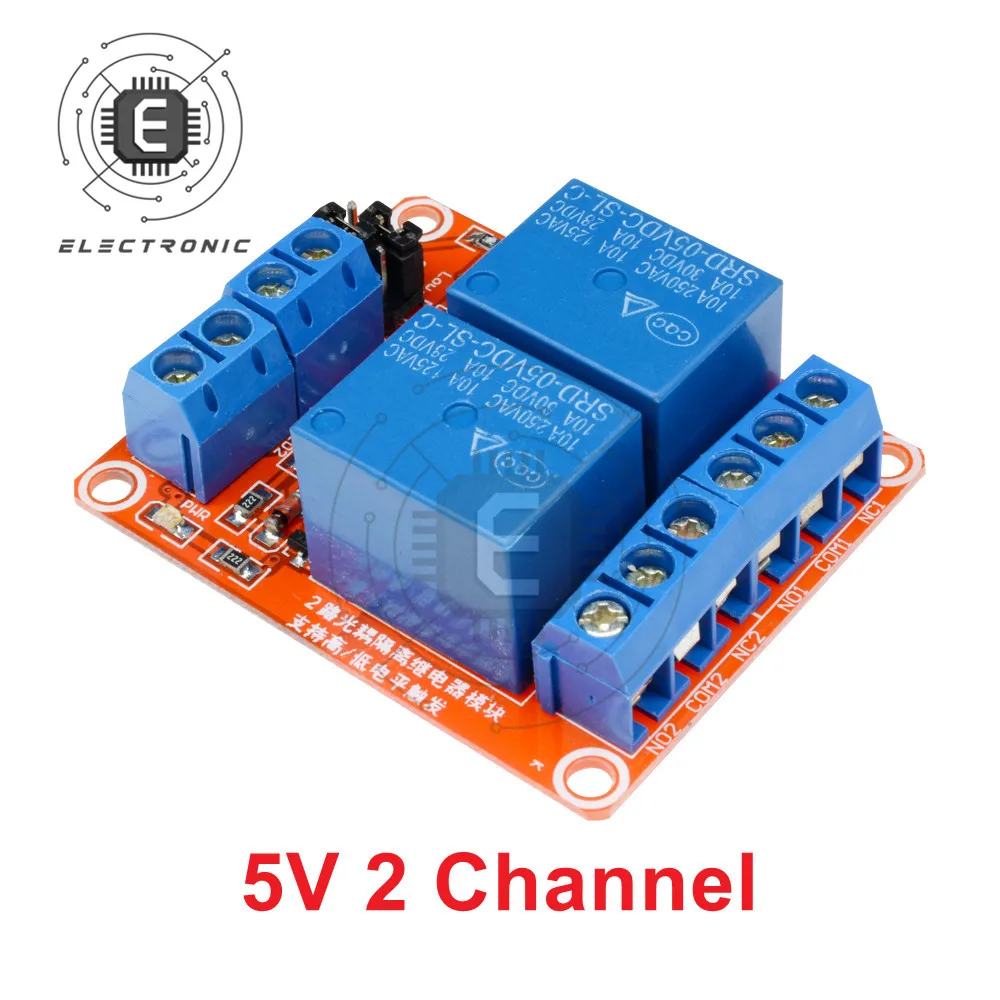

Тип 5: 5 В постоянного тока 2 канала

Описание:

1. Модуль использует подлинное реле качества, как правило, открытый интерфейс Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A

2. Использование SMD оптопары изоляции, сильная способность вождения, стабильная производительность; Триггер тока 5ма

3. Напряжение Модуля 5 В, 9, 12, 24 В доступно

4. Модуль может быть установлен на высоком или низком уровне для запуска через перемычки

5. Отказоустойчивая конструкция, даже когда линия управления разрушена, реле не будет работать

6. Индикатор питания (зеленый), индикатор состояния реле (красный)

7. Дизайн интерфейса гуманизирован, все интерфейсы могут быть непосредственно подключены к проводам через клеммные блоки, что очень удобно

8. Размер модуля: 50*41 мм * 18,5 мм (Д * Ш * В)

9. Состоит из четырех в сборе Болт отверстия, отверстие предназначено для 3,1 мм, 44,5 мм * 35,5 мм расстояние

Интерфейс:

1. Постоянный ток +: положительный источника питания (напряжение в соответствии с требованиями реле, есть 5V.9V.12V и 24V варианты)

2. DC-: соединение отрицательной мощности

3. В 1: конец 1 сигнального триггера, вы можете установить реле управления высокого или низкого уровня

4. IN2: 2-х канальный сигнал, когда спусковой крючок, вы можете установить высокий или низкий уровень управления реле

Выход:

1. NO1: Пройдите через нормально открытый интерфейс реле, перед плавающим, короткое замыкание и реле COM1 pull

2. COM1: 1 реле общего интерфейса

3. NC1: 1 реле нормально закрытого порта, вытягивание до и после COM1 реле короткое и пустое

4. NO2: 2-полосная реле, как правило, открытый интерфейс, реле перед тем, как плавающие, тянуть обратно и COM2 короткий

5. COM2: 2 реле общего интерфейса

6. NC2: 2-полосная реле нормально замкнутое реле интерфейса с коротким передом и COM2, тянуть вакансий

Высокий/Низкий выбор триггера:

1.S1-это выбор триггера высокого и низкого реле;

2. S2 высокий и низкий выбор двустороннего релейного триггера;

3. Com низкое короткое замыкание запускает соответствующее реле низкое, и короткое COM высокое триггер высокого конца

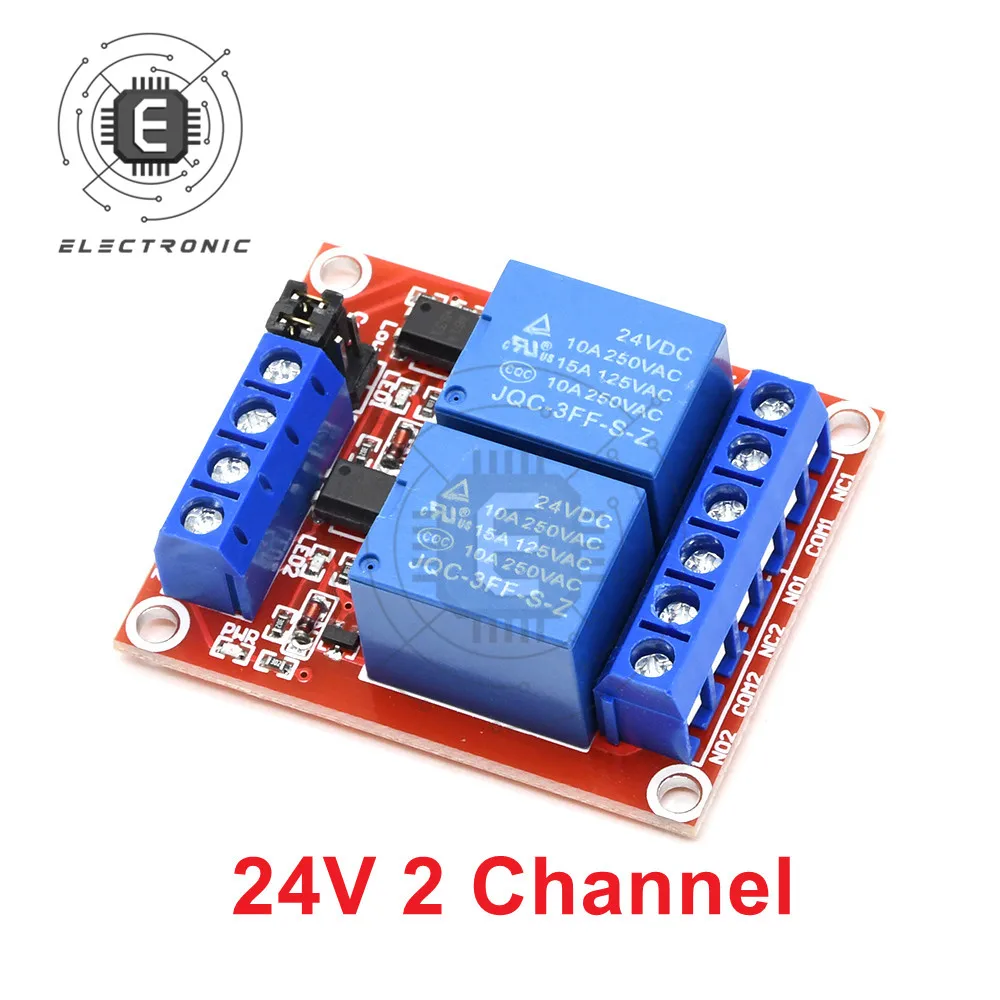

Тип 6: 24 В постоянного тока 2 канала
