Системные функции

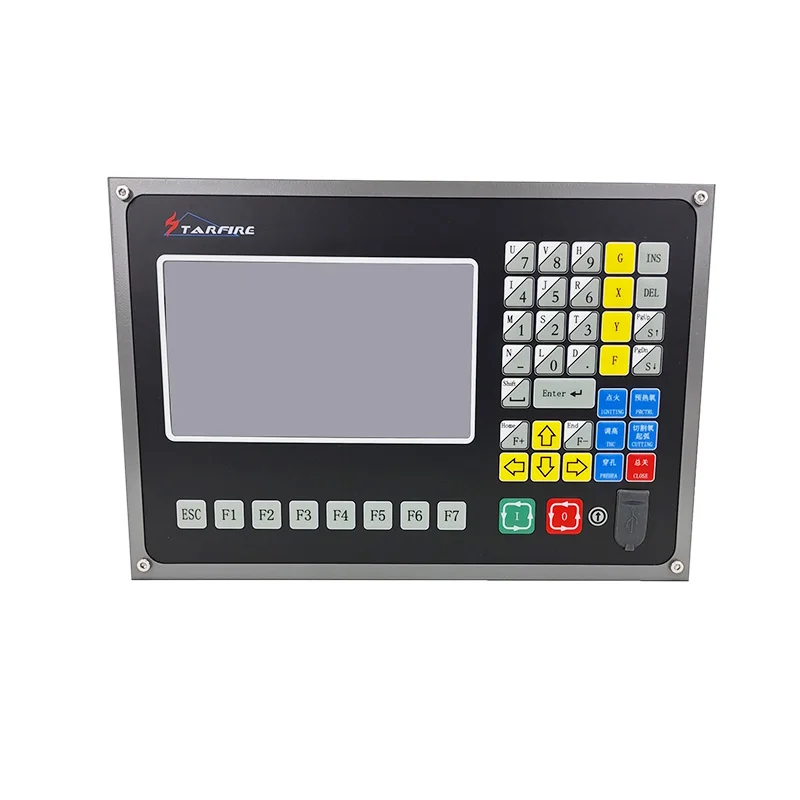

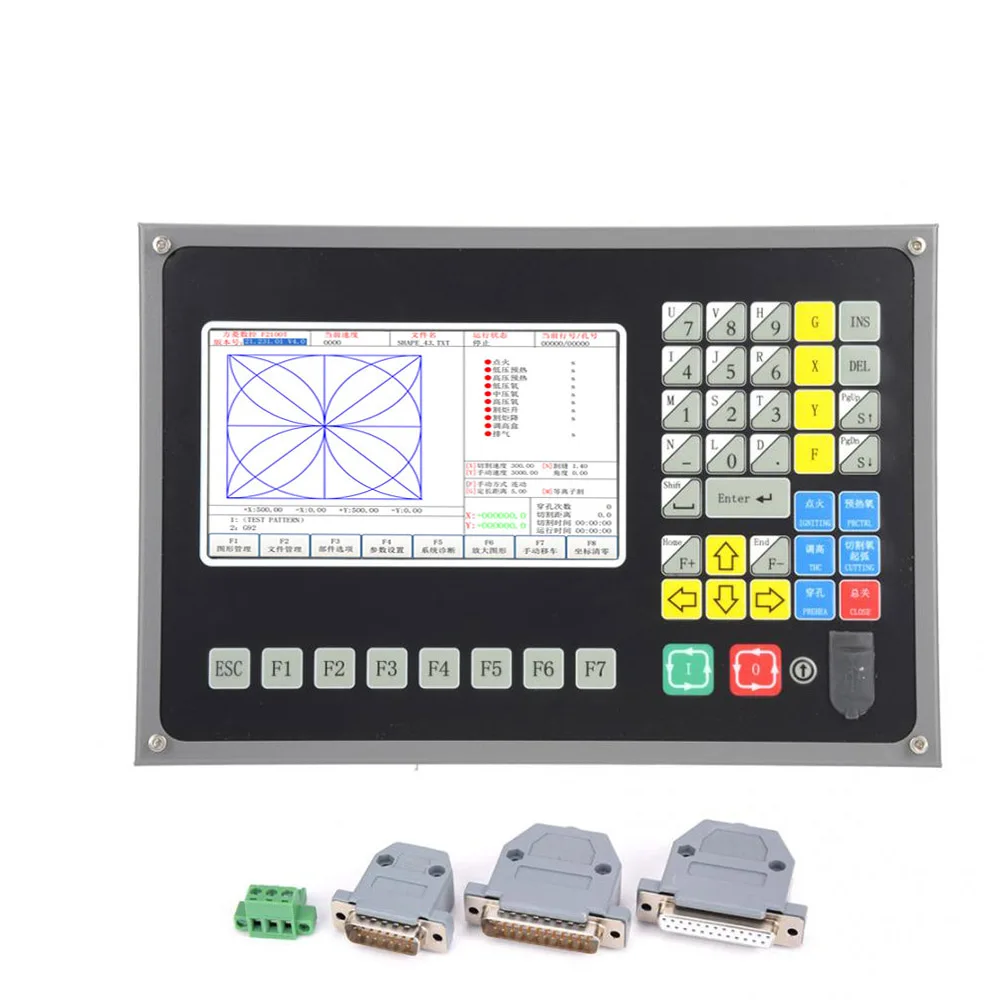

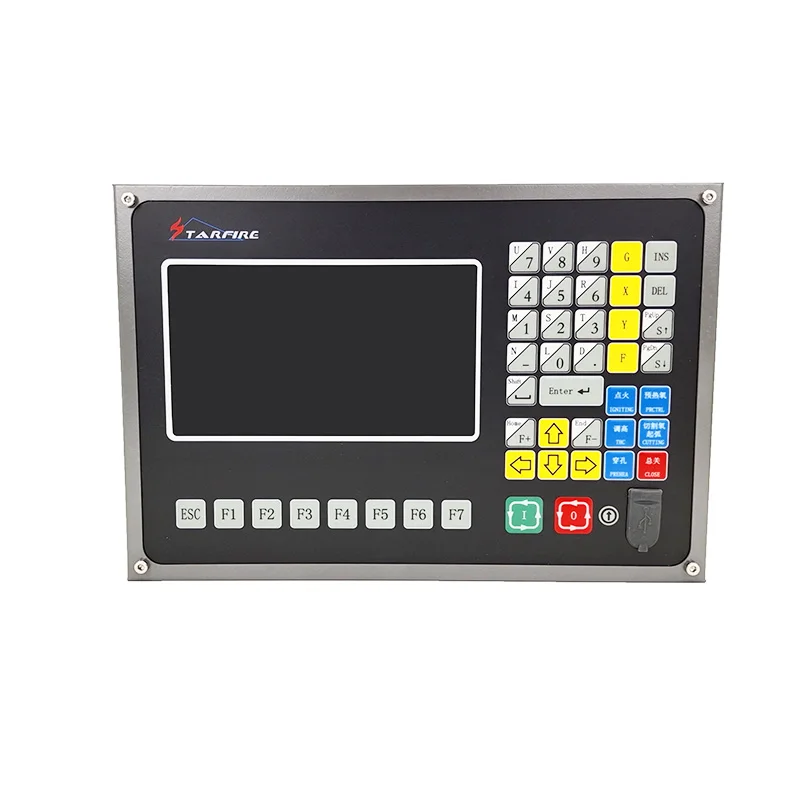

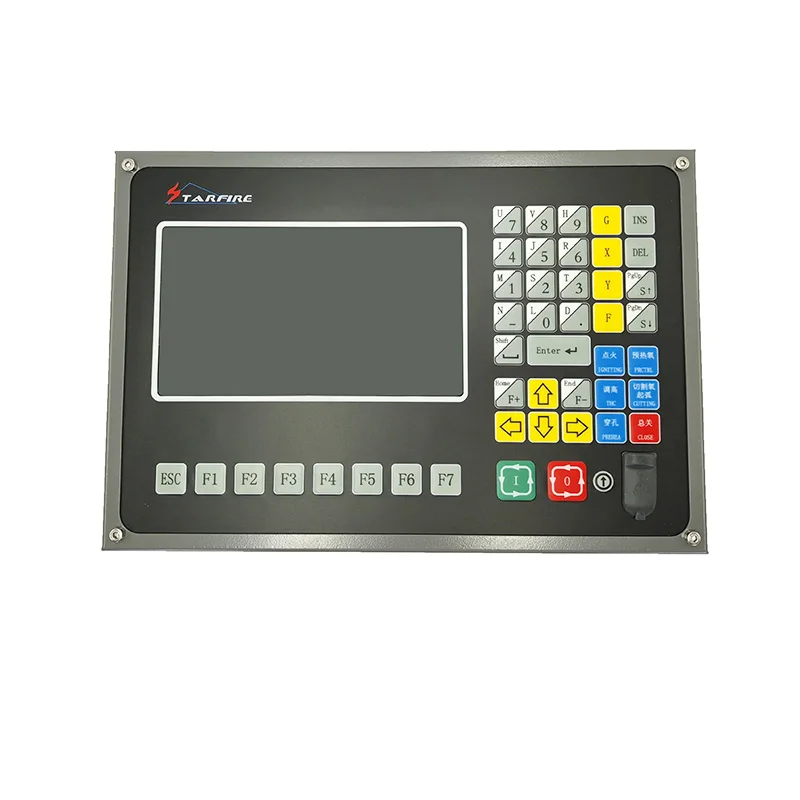

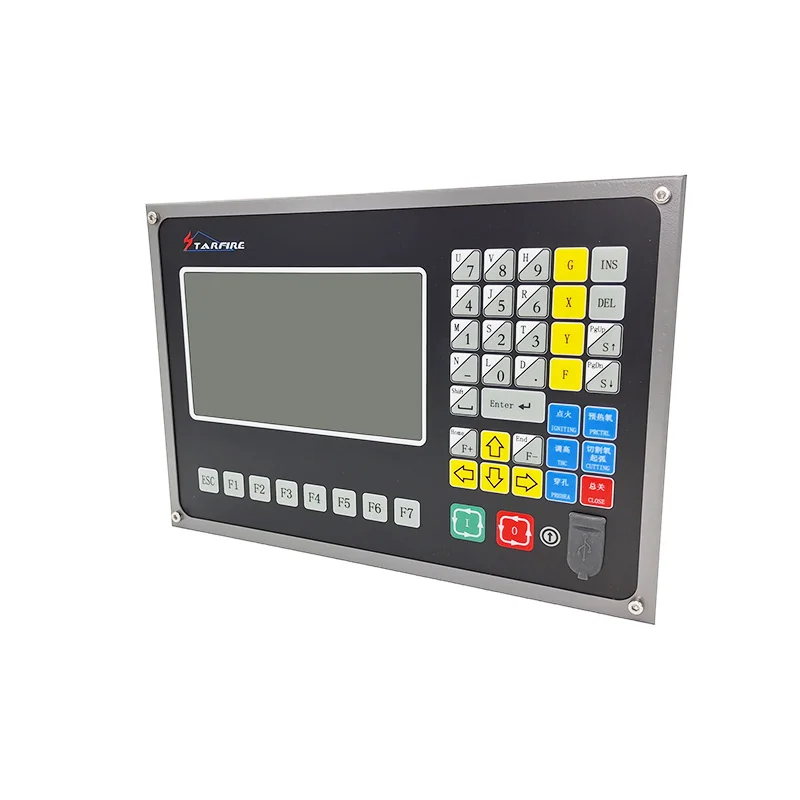

SF-2100C-QG режущий станок с числовым программным управлением подходит для всех видов пламени/плазмы, струи воды высокого давления, машины для лазерной резки и широко используется в металлообработке, рекламе, камне и других отраслях промышленности. Система имеет высоконадежную конструкцию и способна противостоять плазменным помехам, ударам и скачкам. Практичный процесс резки пламени/плазмы, во время плазменной обработки, угловой контроль скорости и контроль высоты контроллера автоматически завершены; Дистанционное управление может быть достигнуто с помощью беспроводного пульта дистанционного управления. Он имеет функцию компенсации разрезания и определяет, является ли компенсация в программе разумной, и делает соответствующий отчет для пользователя на выбор; Восстановление точки останова, автоматическая функция восстановления отключения питания, автоматическая память точек останова; Произвольный выбор сегментов и функция обработки точки перфорации; Имеет функцию эпитаксиальной перфорации, подходящую для толстых пластин, и функцию мостика, подходящую для тонких пластин; Перемотка, выбор сегментов, восстановление точки останова, дополнительное положение перфорации и другие функции, что значительно облегчает манипуляцию пользователя; Резка может быть передана в любое время; Использование специальной функции обработки небольших сегментов, плавная ходьба, может широко использоваться в металлическом бланке, рекламе, железном искусстве и т. д.; Часть библиотеки с 24 видами графики (расширяемый и настраиваемый), в том числе часто используемые основные части обработки; Он полностью совместим с программным обеспечением StarCAM и совместим с основным программным обеспечением, таким как IBE (Германия) и FASTCAM; Преобразование Интерфейса на китайском и английском языках, динамический графический дисплей, 1-8 раз графическое увеличение, автоматическое отслеживание движущихся точек, использование u-диска для чтения программ и своевременное обновление программного обеспечения.

Технический индекс

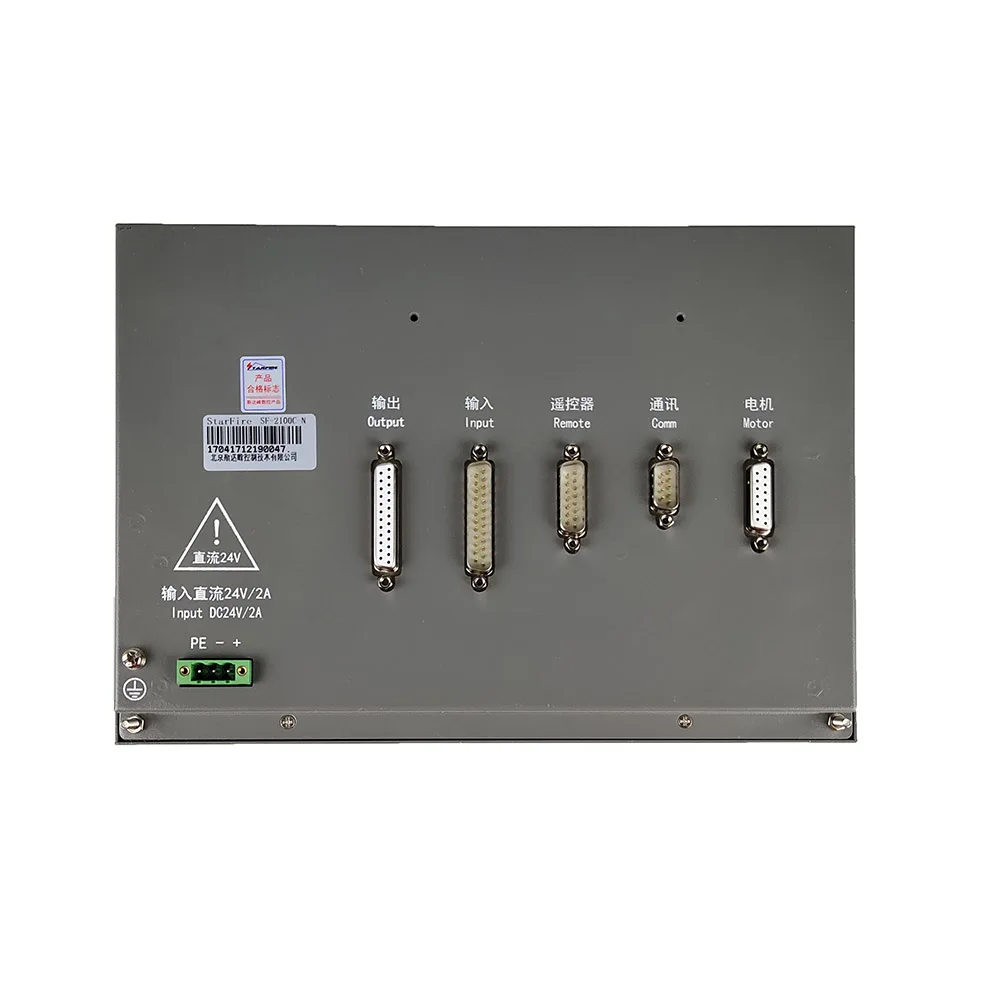

Процессор: использует промышленный чип обработки ARM; Дисплей: 7-дюймовый цвет ЖК-дисплей Дисплей; Вход \ выход: система обеспечивает 16 каналов фотоэлектрической изоляции и 16 каналов фотоэлектрической изоляции; Количество осей связи: 2 оси (можно использовать двусторонний привод по оси X или двусторонний привод по оси Y) Максимальная скорость: не менее 24 м/мин; Импульсный эквивалент: Гибкая регулировка; Пространство для хранения: 4G большой объем памяти программы пользователя, программы обработки не ограничены; Размер шасси: 298 × 202 × 65 (мм); Рабочая температура: 0 ℃ ~ + 40 ℃; Температура хранения: -40 ℃ ~ + 60 ℃; Функция определения слова: Номер командного сегмента N Функция G ready M доступность Функция Т-инструмента (в этой системе относится к ширине пламени) Время цикла L, время задержки X ось (диаметр) абсолютная координата Абсолютные координаты оси Y I при обработке дуги значение координат центра круга минус значение исходной точки оси X J при обработке дуги значение координат центра круга минус значение исходной точки оси Y Обозначение радиуса R arc H arc chord обозначение высоты Вспомогательная переменная F значение скорости обработки, используется для G01, G02, G03

Описание параметра:

Параметр скорости Начальная скорость, время регулировки, максимальный предел скорости каждой оси; Параметры системы Электронное Передаточное отношение каждой оси, машинное происхождение, точка отсчета, люфт, линия смещения, мягкий положительный/отрицательный предел; Параметры резки пламени Задержка зажигания, задержка предварительного нагрева, задержка поднятия/опускания режущего пистолета, перфорация режущего пистолета, задержка перфорации и т. д.; Параметры плазмы Задержка позиционирования режущего пистолета, M команда для запуска дуги, M команда для прерывания дуги, выбор обнаружения напряжения дуги, выбор определения местоположения, задержка перфорации; Параметры управления Выбор режима пламени/плазмы, ограничение скорости обработки, выбор перфорации кромок, выбор метрической/имперской системы и т. д.; Функция хранения Храните измененные параметры в области параметров. Нажмите клавишу S непрерывно, выберите внешнюю ручную клавишу управления и выберите ручную действительную или недействительную.
