Трехфазный двигатель контроллер модуля мягкого пуска 4kw6kw8kw10kw12kw15kw20 кВт онлайн

Трехфазный двигатель контроллер модуля мягкого пуска 4kw6kw8kw10kw12kw15kw20 кВт онлайн

По умолчанию доставка этого продукта R1, если вам нужен R2, R3, пожалуйста, оставьте сообщение при размещении заказа, спасибо.

Примечание: трехфазный модуль мягкого пуска двигателя может работать в течение длительного времени, не Переключая контактор. Выбор: 20A для 2KW, 40A для 3-4KW, 60A для 5-6KW, 80A для 7-8KW, 100A для 8-10KW , 11-15KW с 150A, 20KW с 200A, чем больше мощность двигателя, радиатор также должен быть оснащен большим, этот продукт был продан тысячами штук, Только несколько мест мотор не подходит.

Применимое место может быть широко использовано в вентиляторах, насосах, ленточных конвейерах, шаровых мельницах, конвейерах и компрессорах и других нагрузках. Это идеальный заменяющий продукт для замены традиционной звезды/Дельта преобразования, авто-муфты, магнитного управления Шаг вниз, инвертор и другие Понижающие пусковые устройства, безопасный и надежный. Подходит для трех фаз: 380 В, совместимость: 50-60 Гц

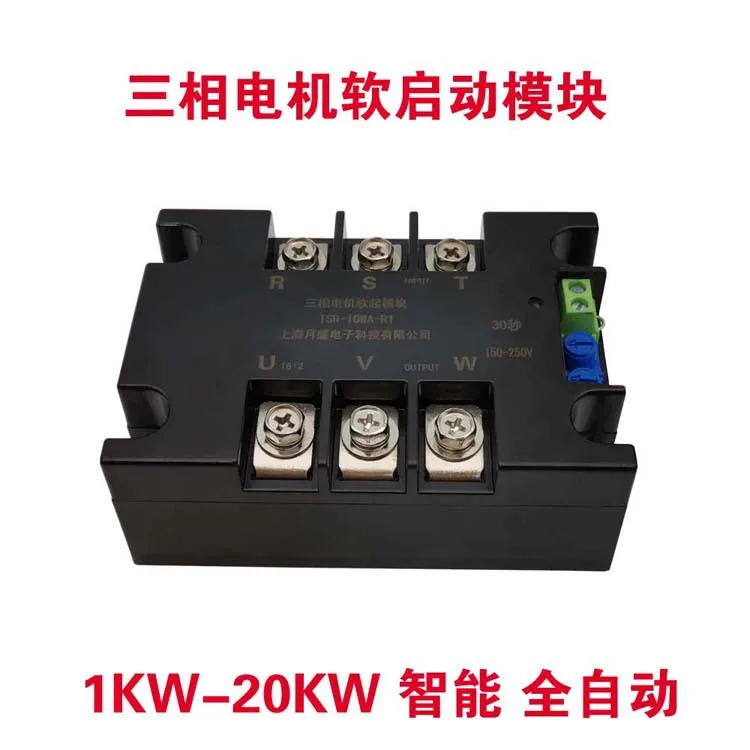

Трехфазный мягкий пусковой модуль двигателя

Мягкое время запуска регулируется в течение 30 секунд (время подъема относится к 0-380 В). Пусковое напряжение может регулироваться от 150 в-250 В до номинального напряжения (380 В)

Есть два способа его использования:

1. Когда выключатель закрыт, основной источник питания заряжен. Начинается мягкий старт. 2. Используйте переключатель для управления, закройте мягкий старт, отключите

Модуль soft start теперь имеет три программы:

1.TSR-40WA-R1 имеет мягкий старт и не имеет мягкого стопа 2. TSR-40WA-R2 имеет мягкий старт и мягкий стоп (сколько V начинается от того, сколько V начинается) 3. TSR-40WA-R3 имеет мягкий старт и мягкий стоп (мягкий стоп до 0) Примечание: 1. К выключателю не может быть применено напряжение. 2. Доставка этого товара по умолчанию составляет R1, если вам нужен R2, R3, пожалуйста, оставьте сообщение при размещении заказа, спасибо. 3. Используйте этот радиатор для этого модуля.

Использование: насосы, вентиляторы, воздушные транспортные средства, обычный мягкий запуск двигателя, замена мягкого запуска инвертора, замена мягкого запуска звездочного треугольника и т. д., проводка очень простая, не нужно подключать байпасный контактор, мощный.

Когда пусковой потенциометр на полпути вверх, он начинается с 200 В. Мягкий потенциометр хватает на максимум 30 секунд и соответствует полный 380V. Например: когда весь процесс регулируется до минимального: исходное напряжение составляет 150 в, и это занимает 0 секунд. Когда весь процесс регулируется до половины: старт 200 в, время мягкого запуска составляет около 7 секунд. Когда весь процесс отрегулирован до максимума: исходное напряжение от 250 В до 380 В в течение 10 секунд. Обычно рекомендуется выбирать: TSR-10WA-R для 1 кВт, TSR-80WA-R для 8 кВт радиатора двигателя рекомендация: радиатор S1 ниже 4 кВт, радиатор S1 + F80 ниже 8 кВт, радиатор DS1 + F90 ниже 12 кВт, s2-120 радиатора + F120 ниже 20 кВт

Ниже приведены параметры трехфазного модуля мягкого пуска двигателя:

Трехфазный двигатель мягкий старт модуль особенности, новые продукты. 1. Нет сигнала, он может быть смягчен непосредственно, может быть настроено мягкое время запуска (0-30 секунд). Пусковое напряжение (150-250 В) можно задать 2. Тиристорный выход, используется для трехфазного соединения звезда-Дельта 3.используйте подходящий Радиатор при использовании, и добавьте принудительное воздушное охлаждение при необходимости. 4. Этот продукт представляет собой многофункциональный Модуль интеграции питания, который инкапсулирует основную цепь тиристора и цепь управления триггером фазового переключения. 5. Огнестойкий инженерный пластиковый корпус, медная пластина основания, высокотемпературная сварка, сильная переходная перегрузка 6. Основное использование управления скоростью вентилятора, регулирование скорости двигателя крутящего момента, обычный мягкий запуск двигателя, И т. Д. Трехфазный модуль мягкого пуска двигателя Обзор продукта трехфазный модуль мягкого пуска-это новый тип интегрированного фазного переключения напряжения-регулирующего твердотельного реле, независимо разработанного нашей компанией. Он имеет вход и выход фотоэлектрический изоляции, точности фазового сдвига регулятор напряжения цепи и основная электроплата, маленький размер и светильник вес. Длительный срок службы, большая управляемая мощность, плавное регулирование, высокое изоляционное напряжение и т. д. Он может легко использовать изменение напряжения входного терминала для реализации автоматического контроля мощности нагрузки на выходе, и потенциометр может быть использован для ручной регулировки выходной мощности. В то же время, Входное высокое сопротивление, внутренняя Синхронизация, может быть непосредственно через цифровой аналоговый преобразователь и компьютер, цифровая схема управления программой и интерфейс инструмента с напряжением 1 ~ 5 В, 0 ~ 10 В напряжение или 4 ~ 20 мА выходной ток, используется для трехфазного электрического регулирования напряжения, И таблица контроля температуры подключена к реализации автоматического контроля температуры, что не является экономичным и надежным для трехфазного вентилятора с низкими требованиями. Очень удобно осуществлять плавную регулировку напряжения нагрузки на выходе. Выход TRIAC в основном используется для индуктивной нагрузки. Используется при регулировке освещения осветительного оборудования, температурном контроле нагрева в гражданских отраслях и контроле скорости двигателя.

Выбор твердотельных релейных продуктов: ● при выборе продукта, он должен быть выбран в соответствии с мощностью двигателя, и он может быть выбран на всеобщий выбор. Например, 7.5KW может быть выбран, чтобы быть больше 8 кВт). ● В соответствии с соотношением тока нагрузки и температуры окружающей среды, когда температура окружающей среды высока или состояние рассеивания тепла не является хорошим, емкость тока должна быть увеличена. Для предотвращения короткого замыкания нагрузки во время использования необходимо подключить выключатель быстрого отключения, соответствующий продукту в цепи нагрузки или быстрому предохранителю. ● Для индуктивной нагрузки Подключите Варистор на выходе, чтобы предотвратить повреждение тиристора во время перенапряжения. Дополнительный Варистор (MOV): 430-470 в для 240 в, 680-750 В для 440 В, 660 В при выборе файла выберите 1100-1200 в. ● При установке необходимо, чтобы радиатор и контактная поверхность продукта были плоскими и гладкими, а также равномерно покрыты слоем тепловой смазки на поверхности. Наконец, винты плоской шайбы и пружинной шайбы прикручиваются симметрично. ● Когда твердотельное реле выключено в первый раз, затяните крепежные винты с оставшейся температурой, чтобы убедиться, что базовая пластина твердотельного реле и поверхность теплоотвода могут быть в близком контакте для достижения наилучшего эффекта рассеивания тепла. ● Номинальный ток различных типов твердотельных реле является номинальным током, когда температура окружающей среды составляет 40 °C, поэтому тепловыделение должно быть достаточным! ● Обратите внимание на конец нагрузки. Не используйте мультиметр, чтобы испортить качество продукта.
