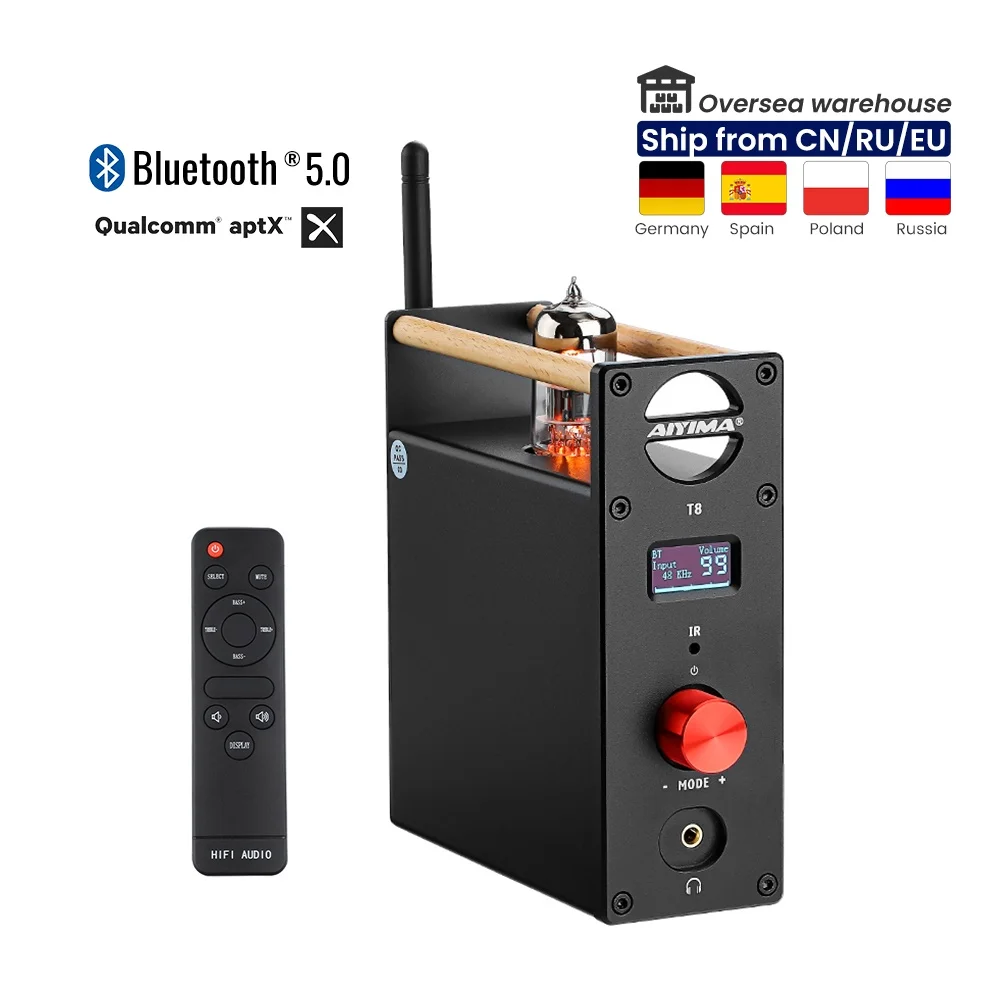

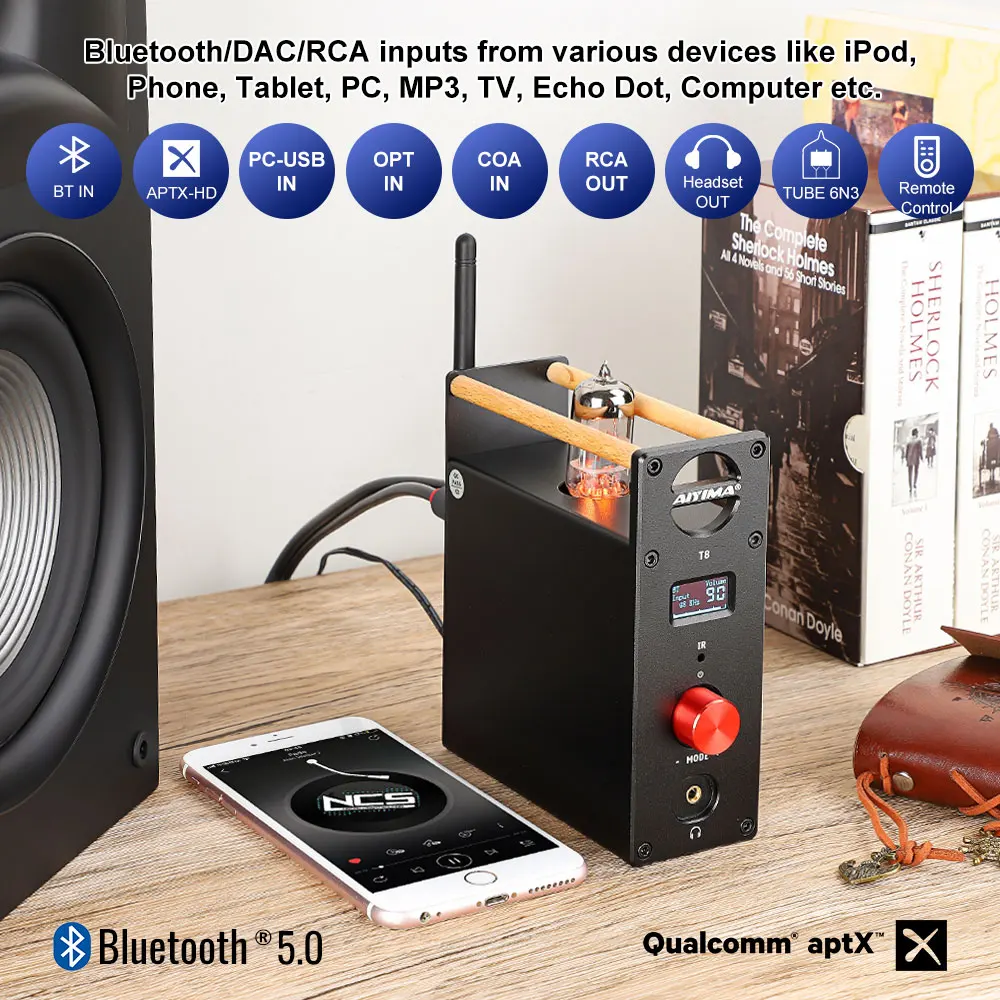

AIYIMA T8 Bluetooth 5 0 APTX Tube 6N3 предусилитель OPA1656 стерео аудио цифровой наушники DAC

AIYIMA T8 Bluetooth 5 0 APTX Tube 6N3 предусилитель OPA1656 стерео аудио цифровой наушники DAC

Параметры:

Искажение: RCA: 0.2%/HP: 0.003%
Версия Bluetooth: 5,0, QCC3031 поддержка Qualcomm aptX и aptX HD
Вакуумная трубка: 6N3, вы можете заменить трубку на 396A,2c51,12BA4,5670,6H3n
PC-USB поддержка операционной системы: XP/W7/W8/W10/MAC/linux
SNR: RCA,108dB; HP, 106dB
Соответствие импеданса наушников: 16-300Ω
Рабочее напряжение: DC12V
Максимальная выходная мощность: RCA: 1,9 V/HP: 120 МВт @ 32Ω

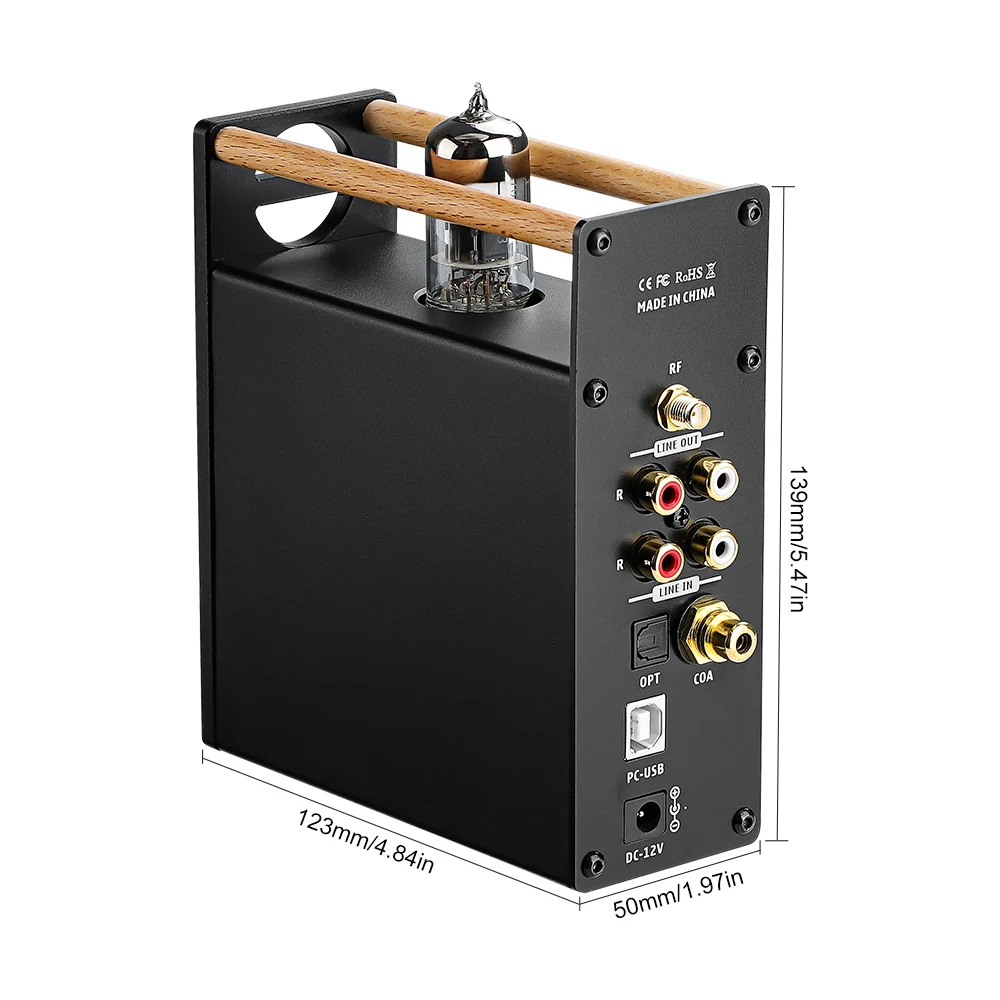

Размер: L138 * W123 * h51мм
Входная чувствительность: 2 в
Вес нетто: 0,55 кг
Частотная характеристика: 20 Гц-20 кГц (± 0,5 дБ)
Размер посылка: L303 * W230 * h70 мм

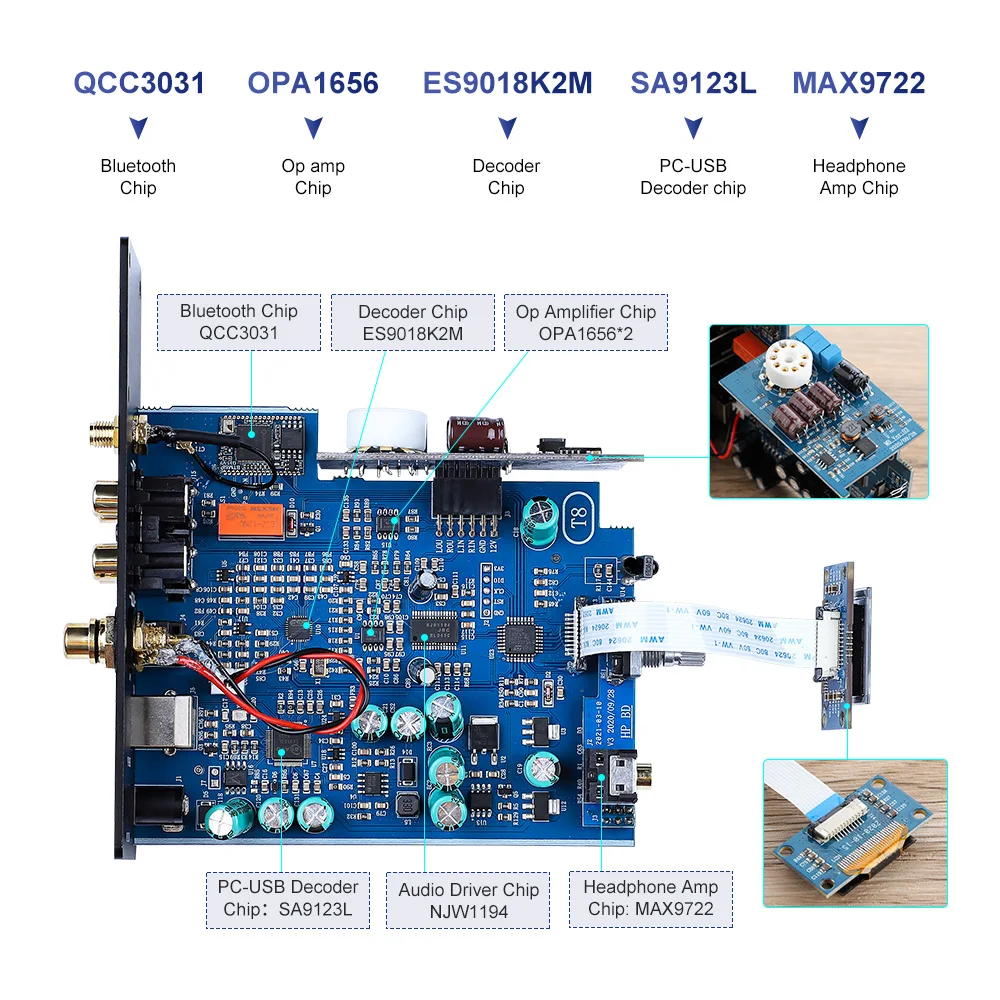

OP amp Чип OPA1656 Инструкция:

• Ультра низкий уровень шума:

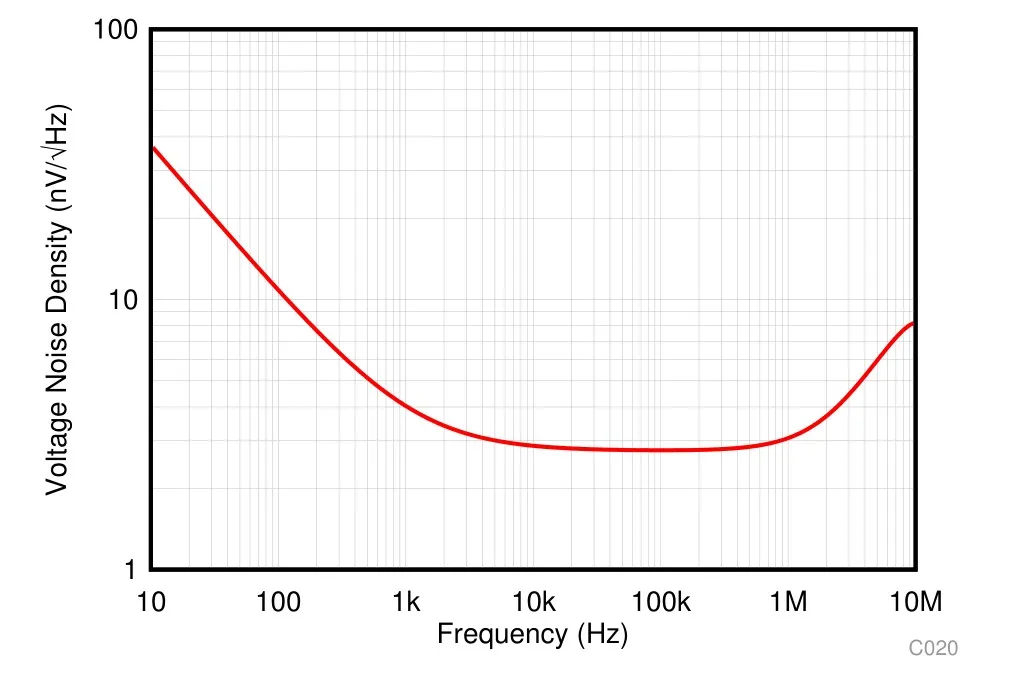

-Шум напряжения: 2.9 нВ/√гц при 10 кГц
-Шум тока: 6fA/√Hz при 1kHz
• Низкое Искажение:
-0.000029% (-131дб) при 1 кГц
-0.000035% (-129дб) при 20 кГц
• Высокий коэффициент усиления петли: 150 дБ
• Высокий Выходной ток: 100 мА
• Низкий ток смещения на входе: 10 па
• Скорость работы: 24 В/мкс
• Коэффициент усиления: 53 МГц
• Выход на рельсы
• Ток покоя: 3,9 мА на канал

Чип усилителя для наушников MAX9722:

◆THD + N только 0.009%
◆High PSR (80 дБ при 217 Гц) без LDO
◆Нет необходимости в конденсаторах с блокировкой постоянного тока большого размера
◆Выход имеет заземление, устраняя напряжение смещения постоянного тока заземления наушников
◆Выходной конденсатор не сделает низкочастотный отклик хуже
◆Дифференциальный вход усиливает подавление шума
◆Регулируемый коэффициент усиления (MAX9722A) или фиксированный-2 в/в коэффициент усиления (MAX9722B)
◆Каждый канал обеспечивает мощность 130 мВт для нагрузки 32Q
◆Integrated подавления шума цепи
◆Низкий ток покоя (5 мА)
◆Защита от короткого замыкания и тепловая защита от перегрузки
◆Выход усилителя имеет защиту от ЭСР ± 8кв (модель человеческого тела)

Декодер ES9018K2M:

Это высокопроизводительный 192 кГц, 2-х канальный аудио D/конвертер для меломана-класс портативных устройствах, таких, как мобильные телефоны и цифровыми музыкальными плеерами, пользователей приложений, таких как Blu-Ray проигрыватели, аудиоусилители и приемник, а также профессиональные приложения, такие как системы записи, миксеры, игровые консоли и цифровое аудио.

Шаг операции:

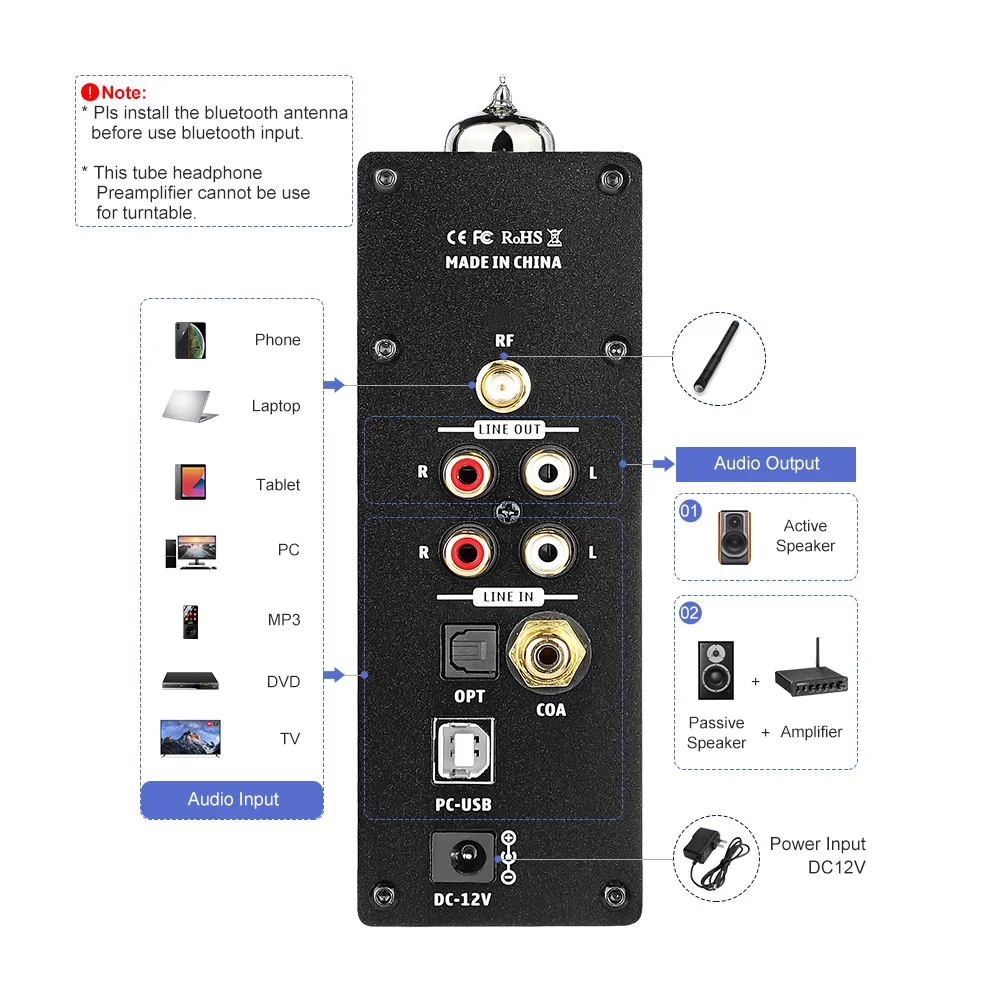

1. Подключите источник звука к входному интерфейсу источника звука (при подключении к Bluetooth входной канал должен быть переключен на вход Bluetooth)
2. Подключите внешнее нисходящее оборудование к интерфейсу аудиовыхода (например, усилитель мощности, активные динамики и т. д.)
3. Подключите источник питания (напряжение постоянного тока не должно быть выше 12 В)

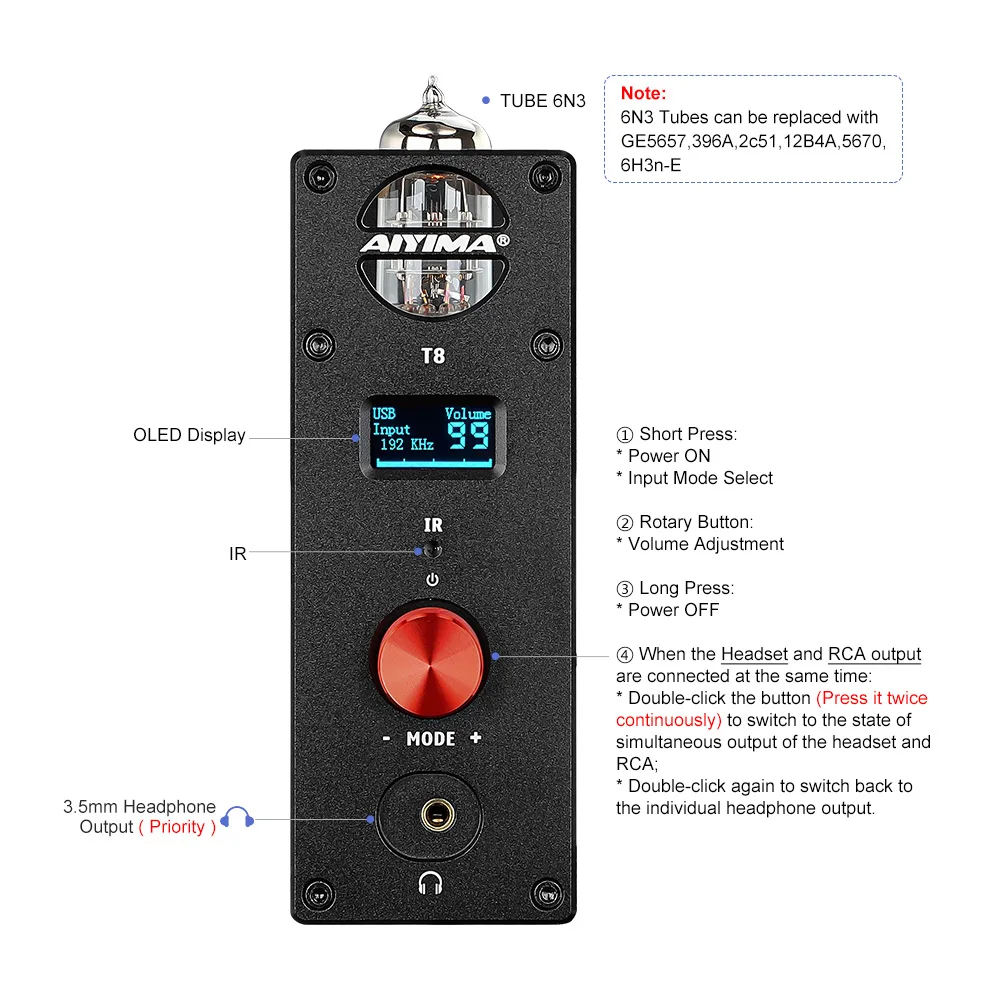

4. Нажмите на ручку кодировщика, чтобы включить
5. Короткое нажатие на ручку, чтобы переключиться на соответствующий входной канал, который будет использоваться
6. Поверните ручку по часовой стрелке, чтобы выбрать желаемый объем

Инструкция по эксплуатации ПК-USB:

1. Используйте Фабричный usb-кабель для подключения PC-USB интерфейса этой машины к компьютеру (USB поддерживает функцию горячей замены).
2. Нажмите на ручку кодировщика, чтобы переключиться на PC-USB вход.
3. Как показано на рисунке, найдите значок с роговым символом в правом нижнем углу ПК.

4. Щелкните правой кнопкой мыши всплывающее окно и нажмите [Play Device].
5. В всплывающем окне выберите устройство USB, распознаваемое ПК (устройство автоматически распознает USB, установка ручного драйвера не требуется).
6. Нажмите, чтобы подтвердить распознанный цифровой выход и установить его по умолчанию.

Примечание:

1. Не открывайте корпус в конфиденциальном порядке. Неправильная эксплуатация может привести к повреждению устройства или к опасности поражения электрическим током.
2. Пожалуйста, используйте импульсный источник питания, произведенный постоянным производителем, в противном случае существует риск повреждения машины.
3. Не меняйте трубку по желанию, иначе она сгорит вашу трубку или машину.
4. Не помещайте машину в высокотемпературную или влажную среду для работы.

Вопрос и ответ:

В: все мои кабели подключены, почему нет звука?
Ответ: 1. Проверьте, включена ли машина и переключается ли она на соответствующий входной канал.
2. Проверьте правильность нисходящего соединения и минимальный объем.
3. Если все вышесказанное является нормальным, проверьте, приглушено ли устройство для воспроизведения входного сигнала, приостановлено или громкость находится в минимальном состоянии.

В: почему я не могу найти имя сопряжения Bluetooth?
Ответ: В связи с дизайном этого устройства, Bluetooth не работает, когда другие каналы используются для ввода. Вам нужно только Переключить вход в режим Bluetooth.

Вопрос: Почему звук сломан
Ответ: хотя этот продукт является преусилителем DAC, он также имеет усиливающий эффект. Если громкость вторичного устройства регулируется по максимуму, а преусилитель также регулируется по максимуму, его легко искажать. Просто отрегулируйте его.

В: почему громкий Электрический гудок от динамика?
Ответ: если вы не используете стандартный источник питания оригинального завода, пожалуйста, замените источник питания перед тестированием. Многие источники питания на рынке обладают большими коэффициентами пульсации, которые могут вызвать большой шум тока.

В: почему динамик имеет громкий гудящий звук после того, как я Подключите входной кабель и не подключайте источник воспроизведения?
Ответ: когда используется сигнальная линия без защиты, будут помехи, входящие в усилитель для усиления. Замените экранированную сигнальную линию для эффективного разрешения помех или отключите сигнальную линию.

Как подключить COA / opt к телевизору:

Упаковочный лист:

1 × без усилителя мощности
1 × усилитель штепсельной вилки ЕС
1 × усилитель штепсельной вилки
