Полетный контроллер F3 SP Pro Racing роскошная версия для Flip32 Board QAV-X квадрокоптера QAV250 |

Полетный контроллер F3 SP Pro Racing роскошная версия для Flip32 Board QAV-X квадрокоптера QAV250 |

Посылка входит:

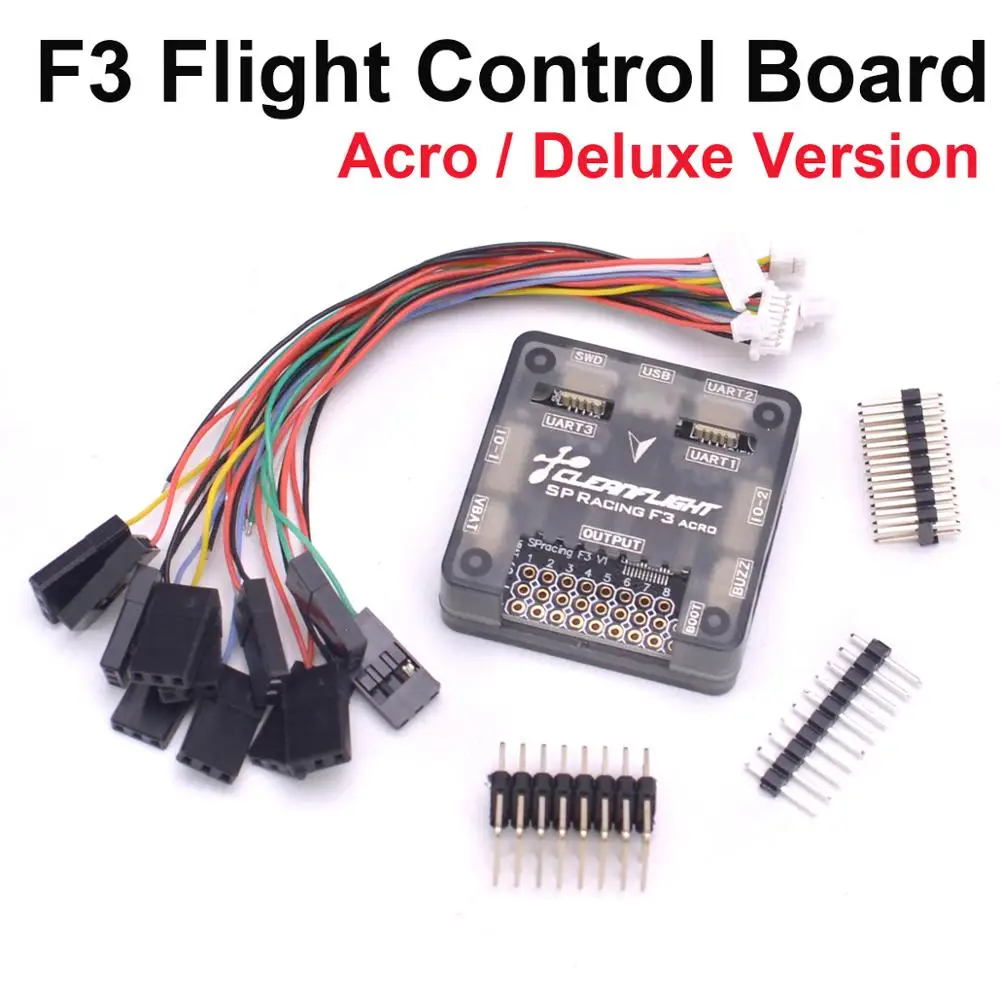

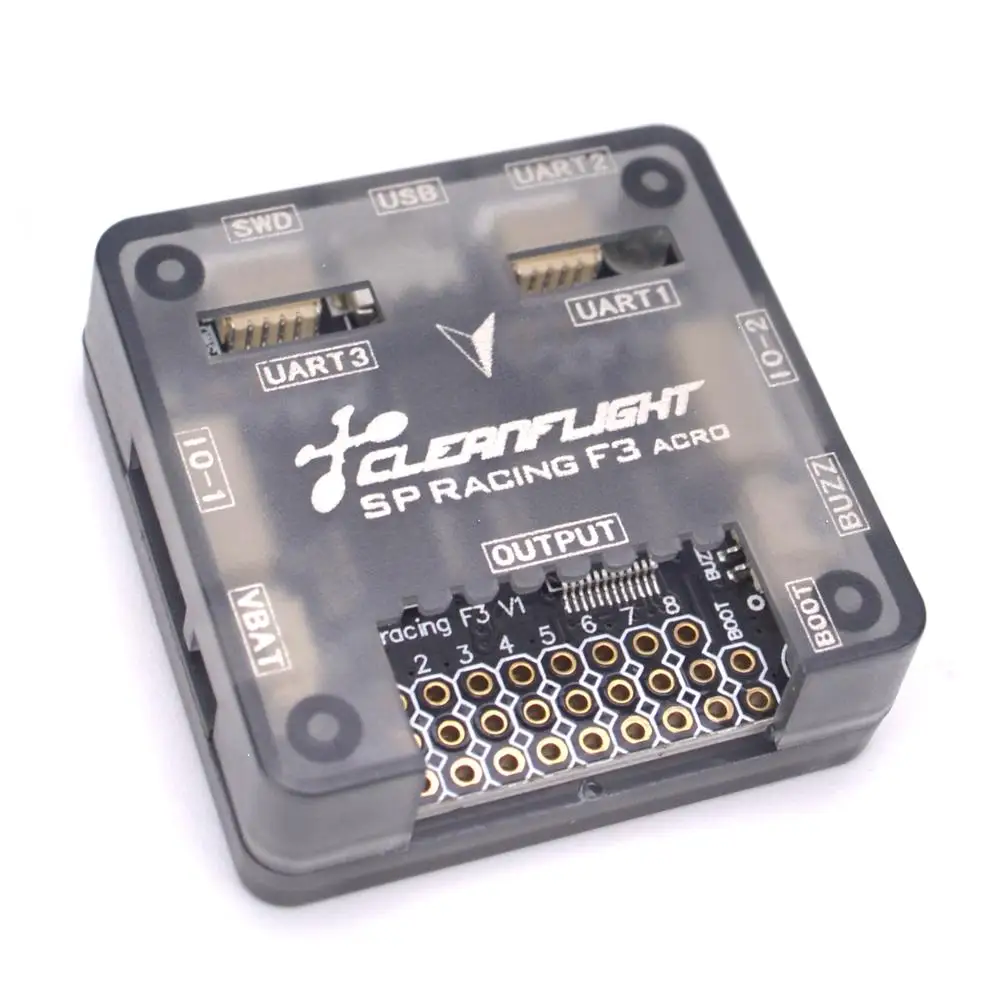

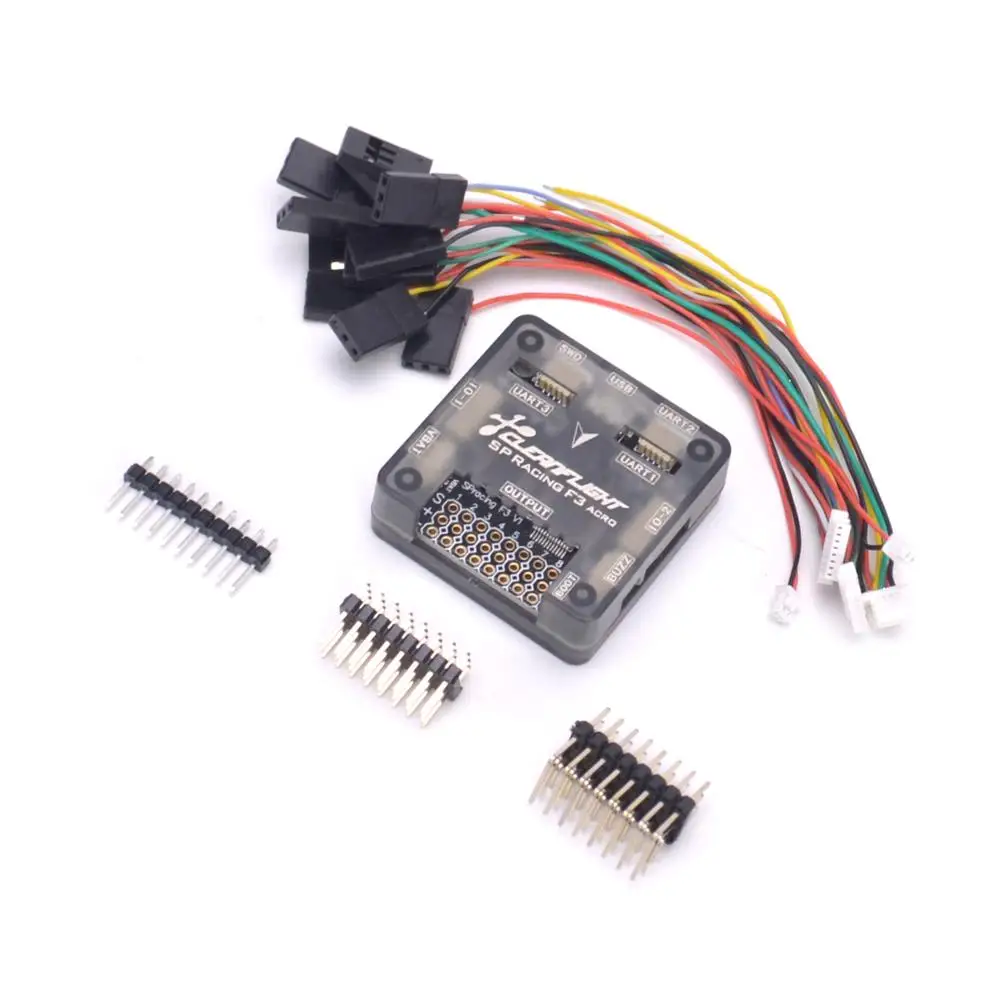

1 x Полетный контроллер F3 с оболочкой

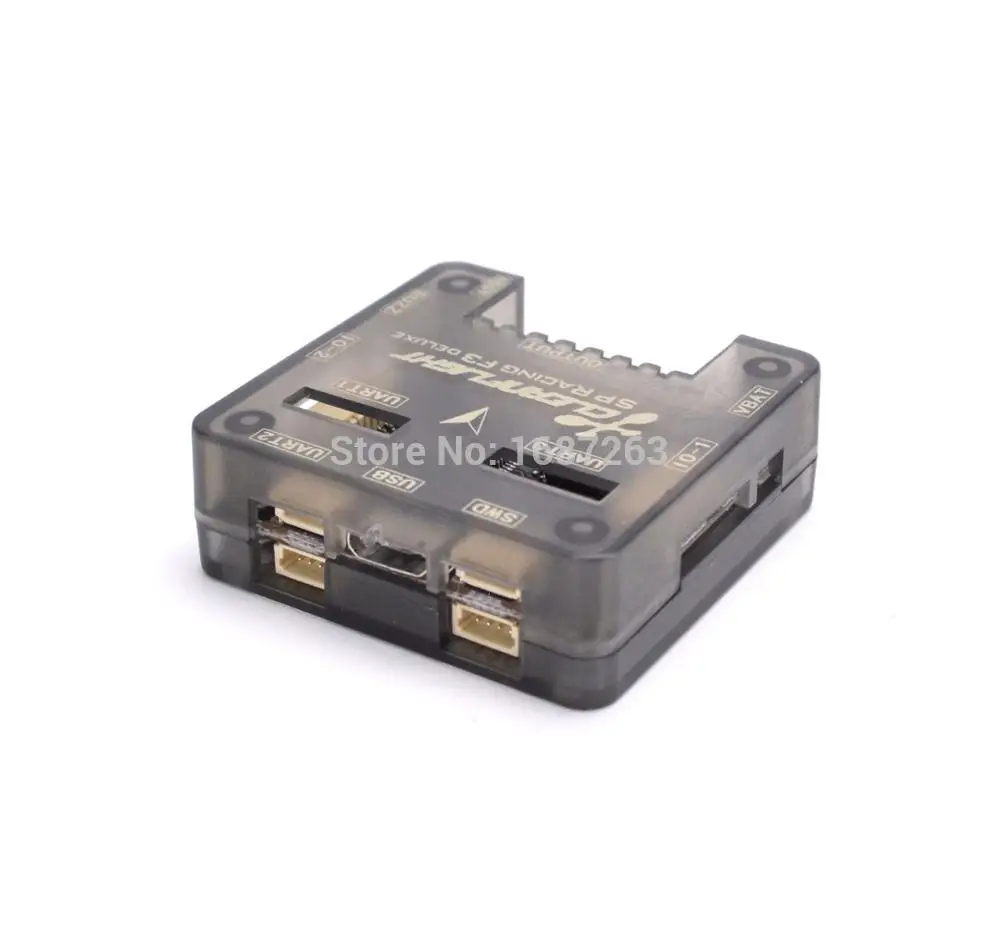

Делюкс версия (10 DOF)-это версия с компасом и brano

Или

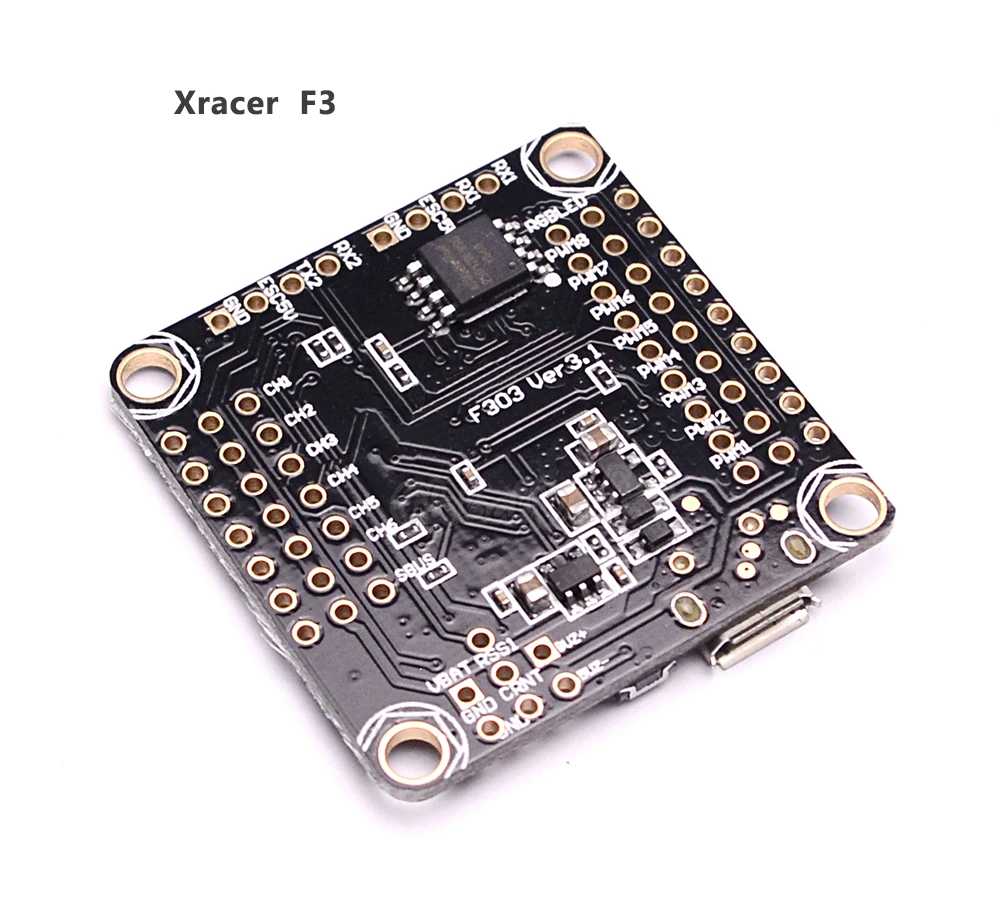

1X-Racer V3.1 F303 Контроллер полета

Примечание: 1. Различные партии продукции, существуют разные дизайны или чехол для F3, отправляется случайным образом.

2. Барометр и магнитометр в Новинка, Микропрограмма по умолчанию закрыты, вам нужно открыть его на наземной станции.

Контроллер полета Racing F3(SPRacingF3) был разработан для обеспечения высоких показателей полета

На основе проверенных и проверенных датчиков, а также обеспечивают непревзойденные возможности ввода-вывода в небольшом и чрезвычайно

Легкий форм-фактор с использованием процессора следующего поколения.

SPRacingF3 дает вам все функции, которые вам нужны для сердца вашего самолета, будь то FPV гонки,

Акробатический полет или аэрофотосъемка это идеально.

Особенности

• Без компромиссов ввода/вывода. Используйте все функции постоянно; Например, подключите экранное меню + SmartPort + SBus + GPS Светодиодный

Полоса + Мониторинг батареи + гидролокатор + 8 моторов-все одновременно!

• Бортовой регистратор регистрации полета большой емкости black box-оптимизируйте настройку и узнайте о результатах настройки без

Догадки (Делюкс).

• Процессор STM32 F3 следующего поколения с аппаратным модулем с плавающей запятой для эффективного вычисления полета и более быстрого

Ядро ARM-Cortex M4.

• Штабелируемая конструкция-идеально подходит для интеграции с osd и распределительными платами питания.

• 16 линий ввода-вывода PWM для ESCs, сервоприводов и старых приемников. 8 доступно на стандартных штырьковых разъемах. 8 через боковой

Вмонтированные разъемы.

• Полная поддержка OneShot ESCs для легкой настройки PID и более резкого отклика.

• Поддерживает приемники SBus, SumH, SumD, Spektrum1024/2048, XBus, PPM, PWM. Внешние инверторы не требуются

(Встроенный).

• Выделенный выход для программируемых светодиодов-отлично подходит для ориентации, гонок и ночного полета.

• Выделенный порт I2C для подключения OLED-дисплея без батареи для полета.

• Отслеживание напряжения и тока аккумулятора.

• Поддержка гидролокатора для точного удержания на низкой высоте.

• Порт зуммера для звуковых предупреждений и уведомлений.

• Безопасный для разработчика порт отладки (SWD) и выбор режима загрузки, незаметный загрузчик.

• Симметричный дизайн для очень аккуратной проводки.

• Проводите подключение с помощью штыревых разъемов, JST-SH розеток или паяльных подушечек. Используйте либо прямоугольные, либо прямые контактные головки.

• Барометр установлен на нижней части доски для легкой ветроизоляции.

• Количество циклов до ~ 2 раз быстрее, чем плата на основе STM32F1 предыдущего поколения.

• Конфигурация полетного контроллера через межплатформенный графический интерфейс (Windows/OSX/Linux).

• Поддерживает различные самолеты, трикоптеры, Квадрокоптеры, гексакоптеры, октокоптеры, самолеты и многое другое.

• Доступна в версиях Acro и Deluxe.

Вариации

Acro: стандартная модель для гонок/acro flying.

Делюкс: дополнительные датчики для высоты и направления.

Программное обеспечение

SPRacingF3 управляет программным обеспечением для управления полетом Cleanflight control (FC) с открытым исходным кодом, которое имеет постоянно растущее сообщество

Дружелюбных разработчиков и пользователей. Быть открытым исходным кодом означает, что вы тоже можете внести свой вклад в систему.

Cleanflight поставляется с подробным руководством, которое рассматривается и поддерживается разработчиками Cleanflight и

Сообщество. Больше нет устаревших вики-страниц и подержанной информации.

Ознакомьтесь с руководством, соответствующим версии прошивки.

Книги по истории

Оборудование было разработано ведущим разработчиком Cleanflight, Dominic Clifton, чтобы быть более способными, чем

STM32F1-based плат после получения отзывы ВОВ от пользователей Cleanflight, разработчиков и ведущих пилотов.

Несоблюдение этих предупреждений аннулирует вашу гарантию и уничтожит ваш полет

Контроллер.

• Всегда Соблюдайте полярность. Проверьте и дважды проверьте перед применением питания.

• Отключение питания перед отключением, подключением или совершением любых подключений.

• Подключите только один источник питания к контактам VCC/Не подключайте более

Один источник питания для двух или более контактов VCC. Например, если вы используете ESCs

С помощью BECs затем удалите центральный красный провод со всех коннекторов ESC, кроме одного.

• Не подключайте GND, VCC или 3,3 В друг к другу (короткое замыкание).

• Не подключайте GND, VCC или 3,3 В к любым входам или выходам, если не указано специально.

• Не подключайте входные или выходные данные к другим входным или выходным данным, если не указано специально

Заявлено.

• Питание 3,3 В предназначено только для слаботочного использования. Максимум 100 мА

• Не допускайте попадания грязи/пыли/клея и т. д. в датчик давления (барометр).

• Держите магниты вдали от контроллера полета.

Предупреждения

Общие рекомендации

Следуйте советам ниже для лучшей производительности и длительного срока службы вашего контроллера полета:

• Нанесите смолу/клей для усиления JST-SH разъемов-помогает, если Вы разбили самолет.

• Рекомендуется использовать корпус/коробку для полетного контроллера.

• Установите пену с открытыми ячейками под датчик давления-сэндвич между FC

И рамка.

• Провода двигателя/аккумулятора на расстоянии от датчика компаса (магнитометра)

Как можно лучше.

• Устанавливайте штифты перемычки, только если они вам нужны.

• Рекомендуется использовать цветные штырьковые заголовки (не поставляется), особенно для VBAT

Заголовки.

• Сделайте все возможное, чтобы вибрации не достигали акселерометра/гироскопа.

Например, балансировочные опоры, двигатели и защита всего

SPRacingF3 предоставляет вам все функции, необходимые для сердца вашего самолета, будь то гонки по FPV, Акробатический полет или Аэрофотосъемка, это идеально.

Делюкс: дополнительные датчики для высоты и направления.

SPRacingF3 управляет программным обеспечением Cleanflight control (FC) с открытым исходным кодом, в котором постоянно растущее сообщество дружелюбных разработчиков и пользователей. Быть открытым исходным кодом означает, что вы тоже можете внести свой вклад в систему.

Характеристики:

* Плата 36x36 мм с отверстиями для крепления 30,5 мм.

* ~ 5 грамм.

* Процессор STM32F3.

* Высокопроизводительная вспышка (Acro и Deluxe)

* MPU6050 акселерометр/гироскоп

* Барометр MS5611 (только Делюкс)

* Компас HMC5883 (только Делюкс)

* Разъем MicroUSB.

* 4x4 разъема JST-SH (I2C, SWD, 2xUART)

* 2x8 контактов JST-SH розеток (PPM, PWM, SERIAL RX, GPIO, ADC, 3 в, 5 В, GND)

* 8x3 контакта-отверстия для контактных разъемов для подключения ESC/сервопривода.

* 2x4 контакта-отверстия для контактных разъемов для 2 последовательных портов.

* 2x2 контакта-отверстия для контактных разъемов для напряжения батареи и зуммера.

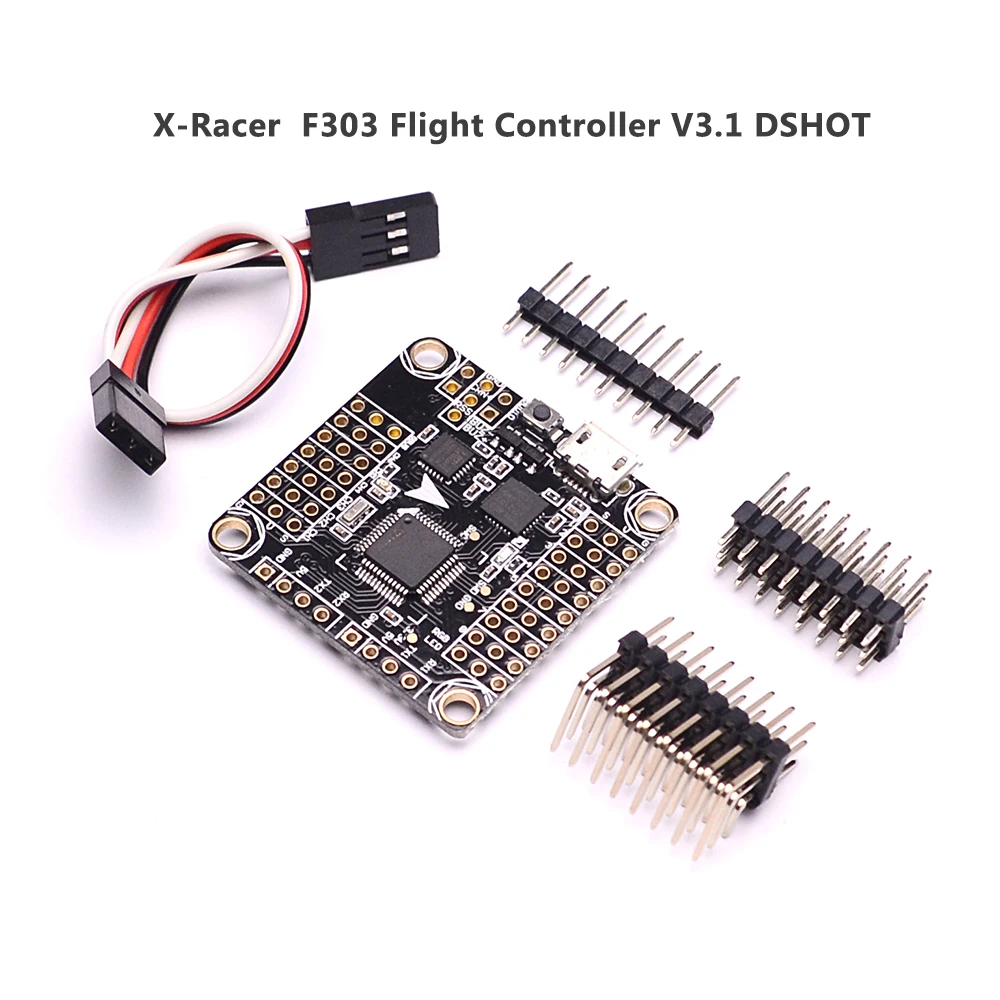

Контроллер полета X-Racer Xracer V3.1 F303 V3.1 DSHOT, совместимый с FPV Mini Racing Quadcoptor QAV-X Martian XL7 XL8 PUDA
