1 комплект OV2640 Камера + ESP32 CAM MB WI FI 5V Bluetooth макетная плата для микро флеш накопителя

1 комплект OV2640 Камера + ESP32 CAM MB WI FI 5V Bluetooth макетная плата для микро флеш накопителя

Введение

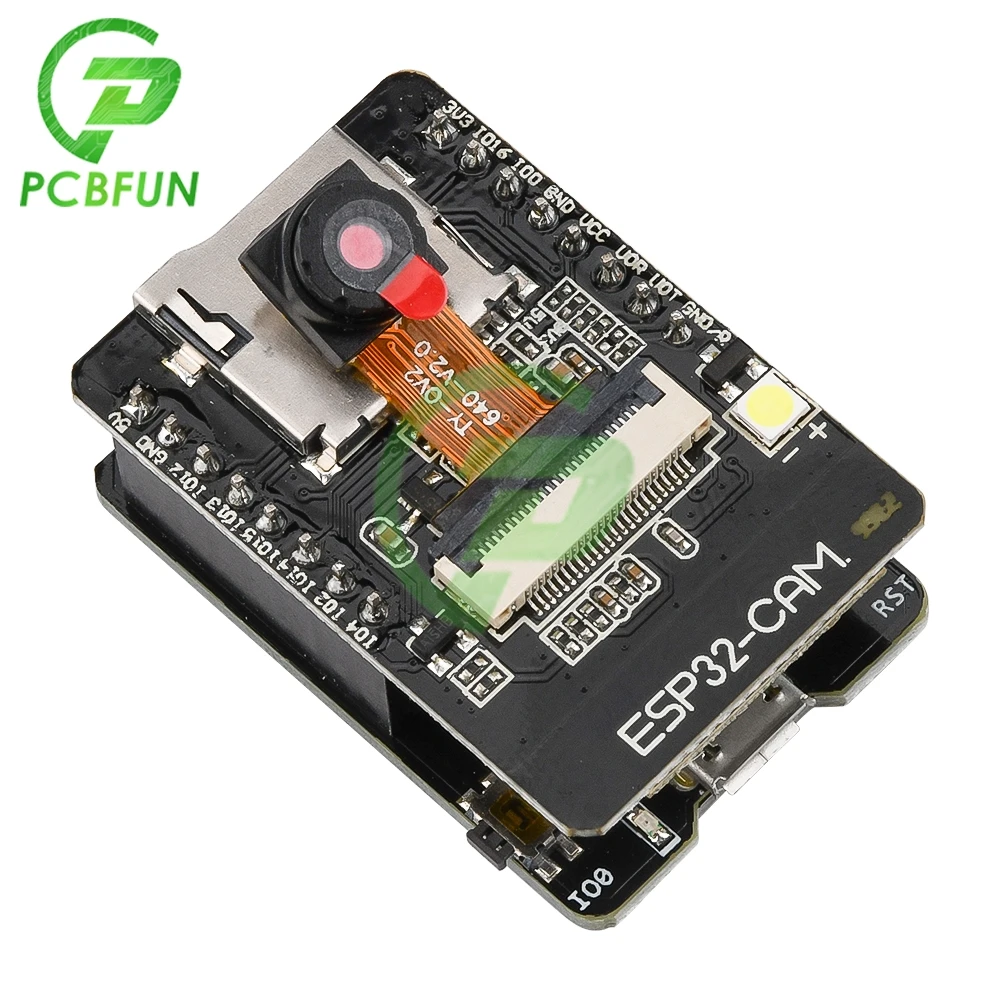

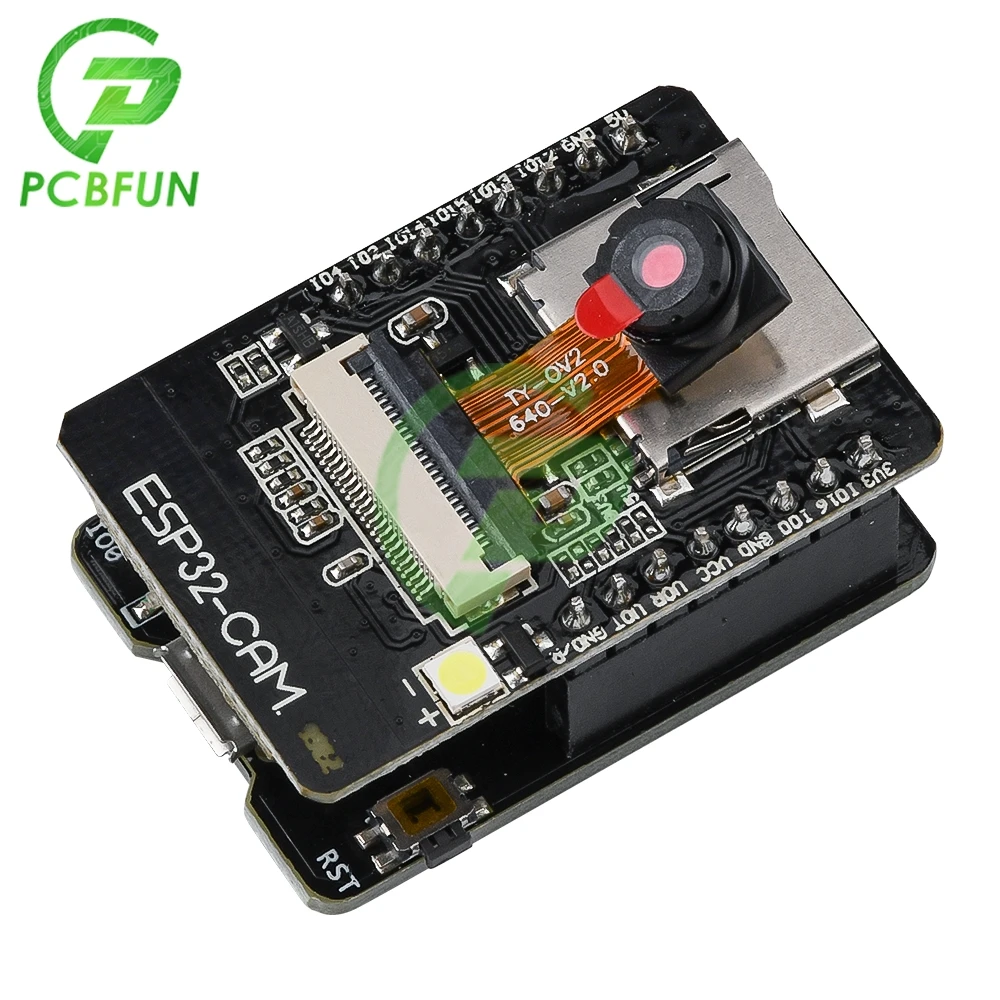

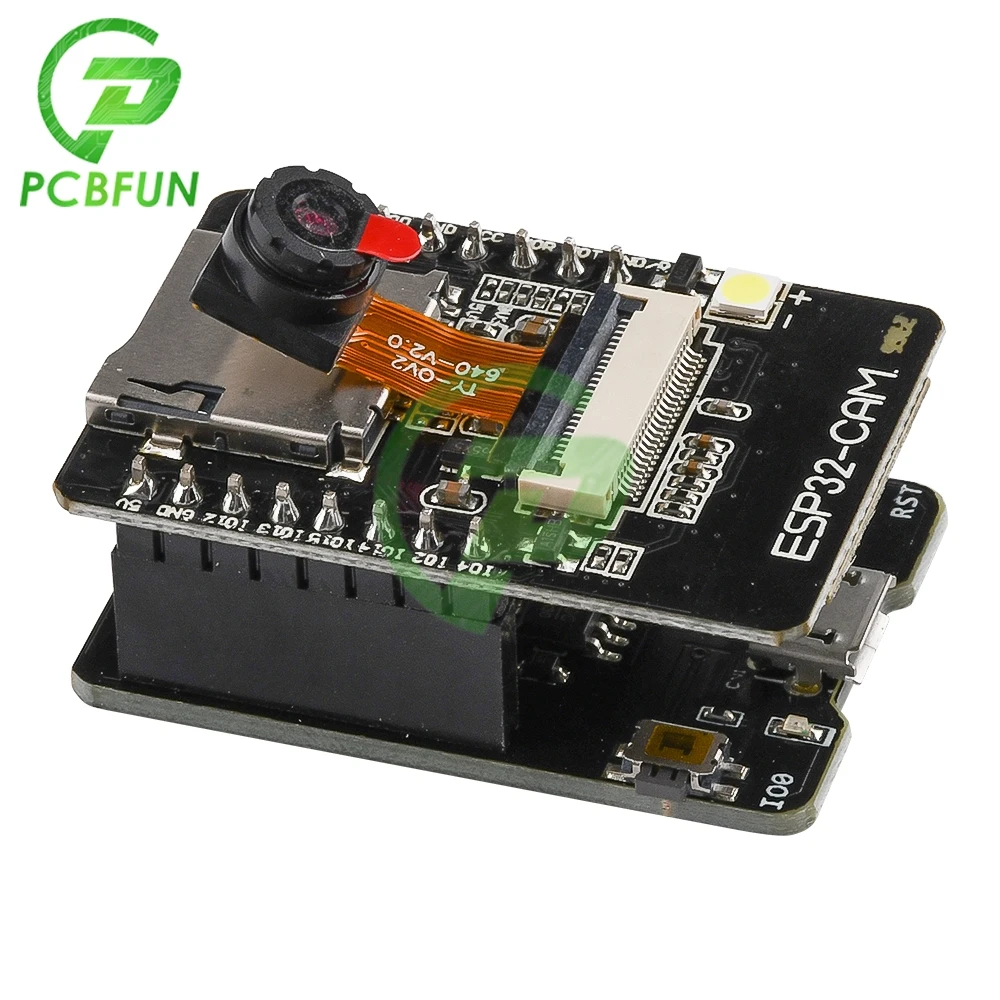

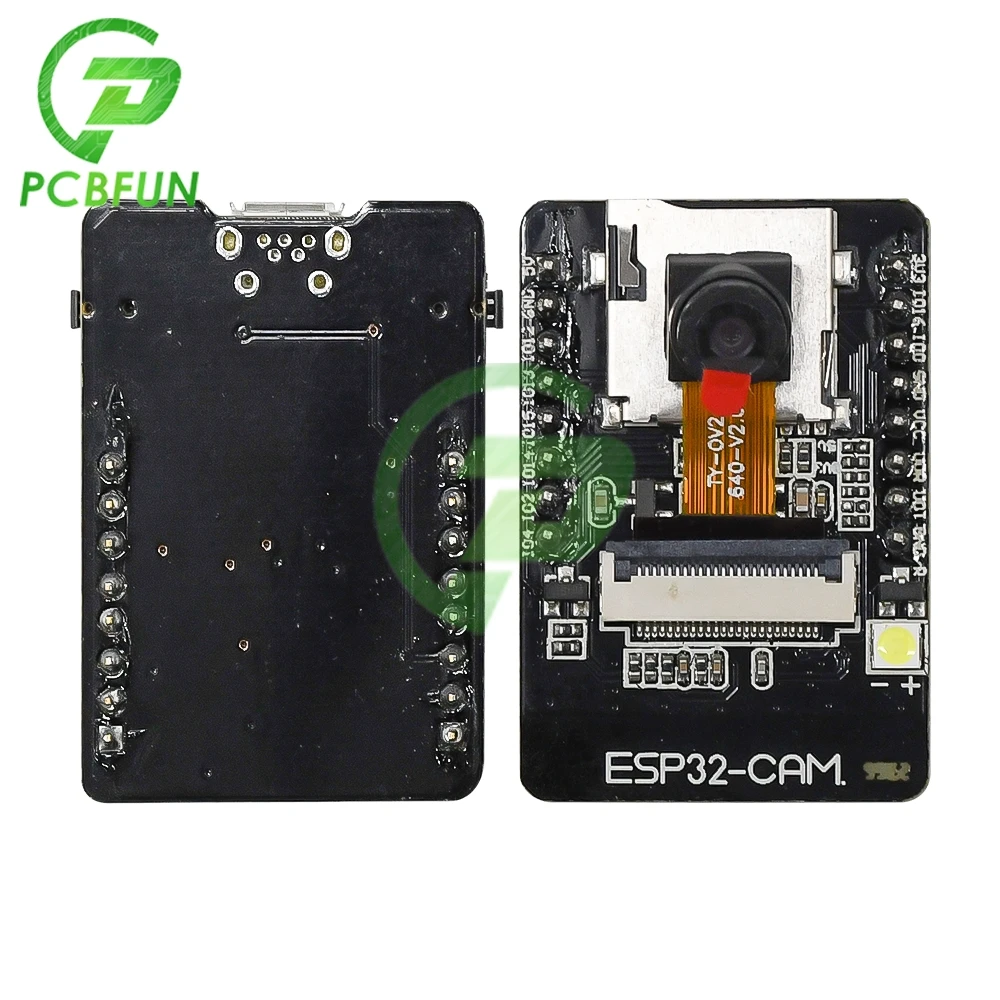

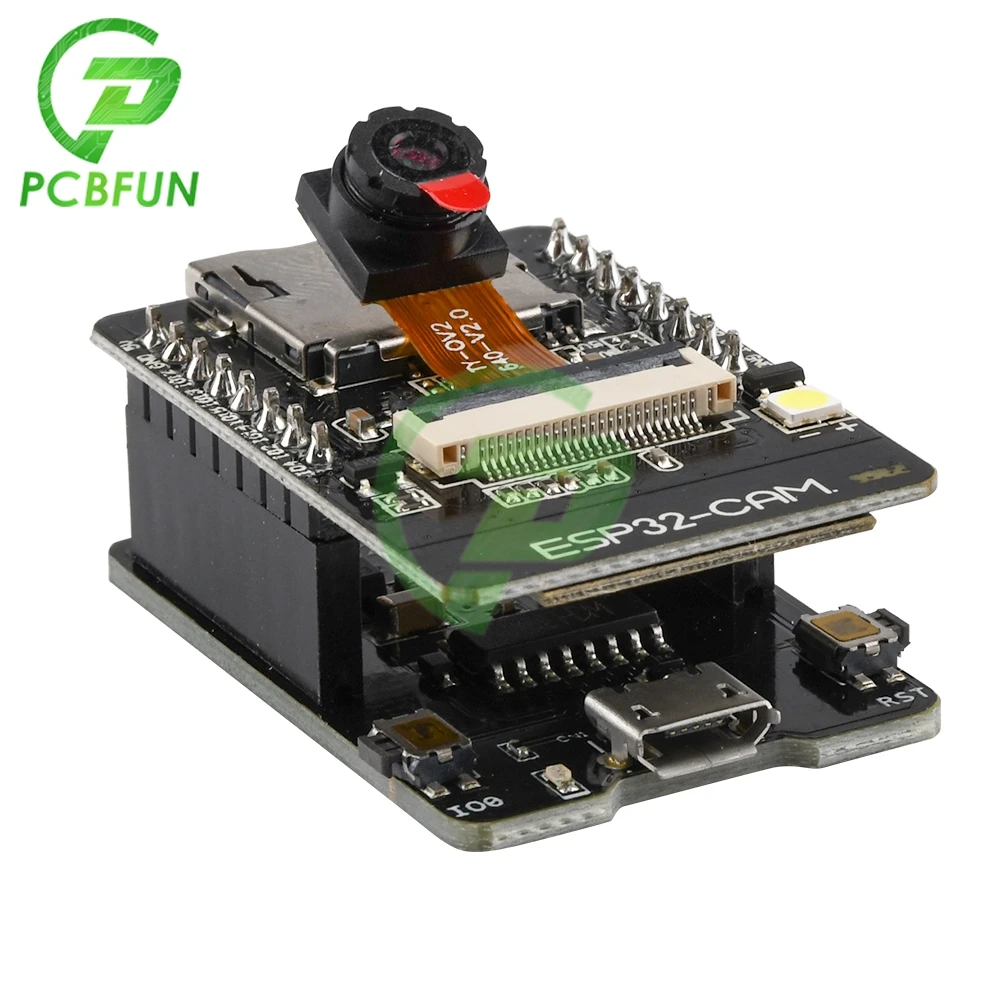

Модуль HK-ESP32-CAM-MB-это небольшой модуль камеры с размером 39,8*27 *. Этот модуль может работать независимо как самая маленькая система. Новый WiFi + Bluetooth с двумя режимами Совет по развитию на основе ESP32 дизайн, используя PCB Встроенная антенна, с 2 высокопроизводительный 32-битный LX6CPU, через 7-трубопровода уровня архитектуры, диапазон регулировки основной частоты от 80 МГц до 240 МГц. Ультра-низкое энергопотребление, глубокий Ток сна такой же низкий, как 6 мА. Это ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SoC
HK-ESP32-CAM-MB использует интерфейс Micro USB, удобный и надежный способ подключения, удобный для применения в различных случаях аппаратного терминала IoT.

Параметр

 Применение с низким энергопотреблением двухъядерный 32-бит Процессор, который может использоваться Применение d в качестве приложения.
 Основная частота составляет до 240 МГц, а вычислительная мощность-до 600 DMIPS
SRAM, встроенный 520 КБ, внешний 8 Мб PSRAM
Поддержка UART/SPI/I2C/PWM/ADC/DAC и других интерфейсов
Поддерживаемые камеры OV2640 и OV7670, встроенная вспышка
Поддержка Wi-Fi для фотосъемки
Поддержка tf-карты
Поддерживаются несколько режимов сна.
Встроенные Lwip и FreeRTOS
Поддерживающий режим работы STA/AP/STA + AP
Интеллектуальная поддержка конфигурации/AirKiss в один клик
Поддержка вторичного развития

Сценарий применения

Интеллектуальное устройство для передачи изображений в домашнем кинотеатре
Беспроволочный мониторинг
Умное земледелие
Беспроводное распознавание QR
Беспроволочный сигнал системы позиционирования
IoT и другие приложения IoT

Технические характеристики

Рабочее напряжение 4,75-5,25 в
По умолчанию SPIFlash 32 Мбит
Оперативная память внутренняя 520кб + Внешняя 8 Мб PS RAM
Wi-Fi 802.11b/g/n/e/i
Bluetooth 4. Стандарт 2br/EDR и BLE
Поддержка интерфейса (2 Мбит/с) UART, SPI, I2C, PWM
Поддержка tf-карты, максимальная поддержка 4G
Порт IO 9
Скорость последовательного порта по умолчанию 115200bps
Диапазон спектра 2400 ~ 2483,5 МГц
Антенна формы бортовой PCB антенны, усиление 2dBi
Формат вывода изображения: JPEG (только поддержка OV2640), BMP, GRAYSCALE
Способ упаковки DIP-16
Мощность передачи 802.11b: 17 ± 2 дБм (@ 11 Мбит/с)
802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)
802.11n: 13 ± 2 дБм (@ MCS7)
Чувствительность приема CCK, 1 Мбит/с: -90dBm
CCK, 11 Мбит/с: -85dBm
6 Мбит/с (1/2BPSK): -88dBm
54 Мбит/с (3/464-QAM): -70dBm
MCS7 (65 Мбит/с, 72,2 Мбит/с): -67dBm
Энергопотребление выключить вспышку:180mA @ 5V
Включите вспышку и настройте яркость на максимум:310mA @ 5V
Глубокий сон: низкое энергопотребление может достигать6mA @ 5V
Умеренный сон: самый низкий уровень может достигать20 мА @ 5 В
Светильник-режим сна: самый низкий6.7mA @ 5V
Безопасность WPA/WPA2/WPA2-Enterprise/WPS
Рабочая температура-20 ℃ ~ 70 ℃
Среда хранения-40 ℃ ~ 125 ℃, <90% RH
Вес 10 г

Посылка включает:

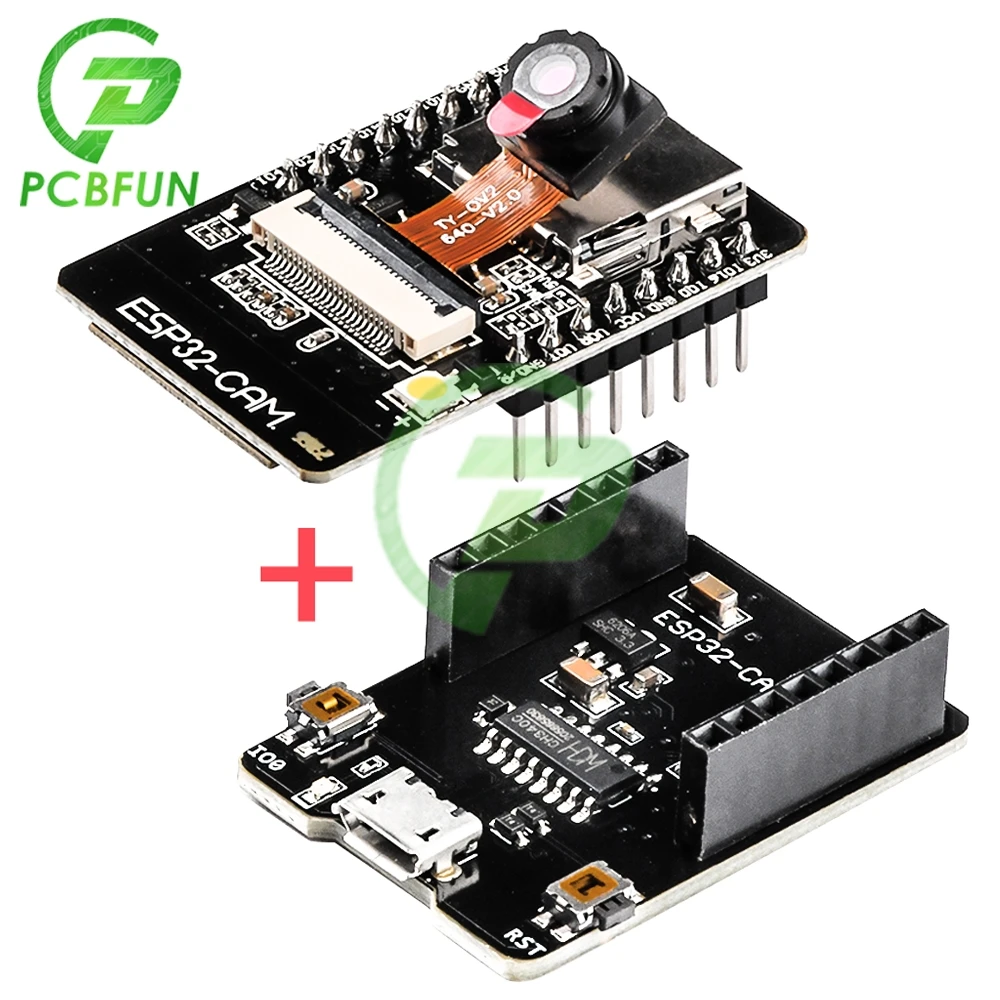

1 x ESP32-CAM-MB Wi-Fi ESP32 CAM Bluetooth макетная плата с камерой OV2640 MICRO USB для последовательного порта CH340G 4,75 V-5,25 V Nodemcu
