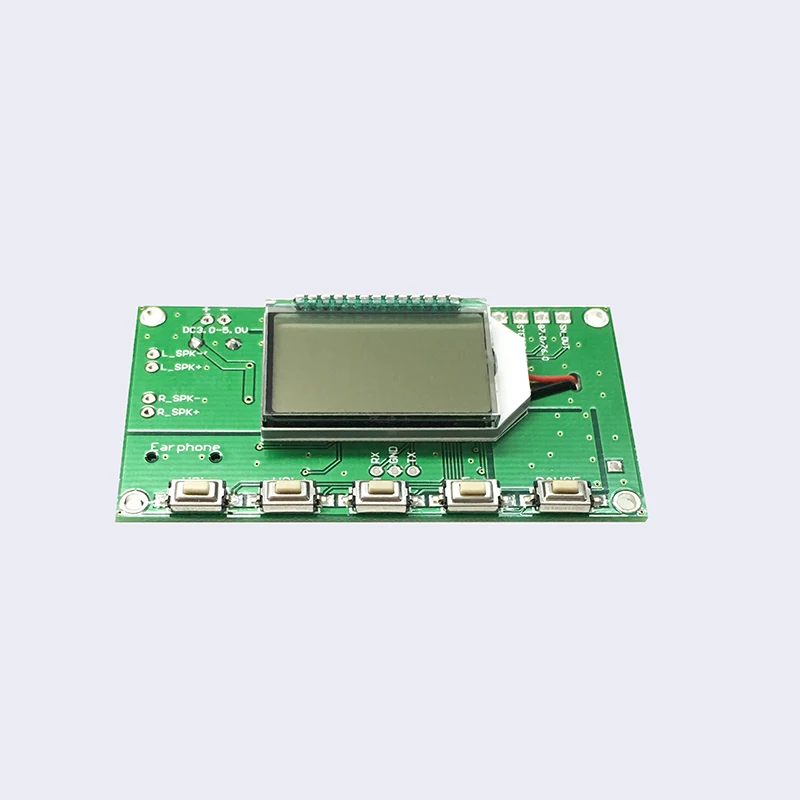

FM_RADIO_SN-это fm-радиоприемник со статической функцией, плата интегрирует чип приемника высокой чувствительности, модуль обработки звукового сигнала DSP, усилитель звуковой мощности, ЖК-дисплей и другие функциональные схемы, полная Высокая чувствительность полный цифровой FM-радио. Эта звуковая плата имеет следующие характеристики: 1: Используйте передовую технологию обработки цифрового аудио сигнала (DSP) и кольцо блокировки фазы (PLL) технология де-тюнинга делает качество звука более реалистичным и стабильным. 2: ЖК-дисплей интуитивно понятный и точный, с очень низким энергопотреблением и очень малыми помехами. 3: цифровое управление, легко работать в то же время, чтобы сделать продукт более стабильным и прочным. 4: Встроенный цифровой процессор DSP с шумоподавлением, без сигнала автоматического отключения звука, избавьтесь от сложного песка традиционного fm-радио. Уровень 5:30 диапазон цифровой регулировки громкости. 5: выключение питания для запоминания радиочастоты и громкости. 7: поддержка последовательного управления связью, может использовать компьютер или MCU и другие устройства с последовательным портом TTL вместо полной функции модуля дистанционного управления ключом. 8: независимое стерео/моно управление с большей адаптируемостью к окружающей среде. 9: уникальный выходной терминал статического сигнала, который может быть расширен для управления внешними устройствами через беспокойный сигнал.

Http://pan.baidu.com/s/1miDUm6G

\

\

Четыре: выбор периферийных устройств

\

(1): источник питания

\

<1>:FMRadio-это своего рода радиочувствительное оборудование, помехи от окружающих могут повлиять на воздействие принимающей станции, например, микроволновой печи рядом, высокочастотной сварки, нормальная работа радио и помехи двигателя могут быть получены.

\

<2>: входной порт питания модуля (PCBThere есть отметки на boardDC3.0-5,0 V)-,+ Подключите источник питания соответственно (аккумулятор или Регулируемый источник питания) отрицательные и положительные электроды (обязательно проверьте напряжение и полярность источника питания перед включением).

\

<3>: источника питания напряжение должно быть within3.0V-5,0 VBetween напряжения, максимальный ток at2AOr больше, Пульсация на выходе должен быть маленьким 。

\

<4>: рекомендуется использовать литиевую батарею или трансформатор частоты питания для получения источника питания после выпрямления и фильтрации и стабилизации напряжения. Импульсный источник питания без фильтра не может быть использован, например, мобильный телефон зарядное устройство, портативный аккумулятор. Один из них заключается в том, что процесс переключения такого типа источника питания будет производить много Из высокочастотных помех, прием радио напрямую зависит, во-вторых, мобильный телефон зарядное устройство, выходное напряжение банка питания часто выше, чем рабочее напряжение module5V, модуль легко выгорает после длительной работы. Не рекомендуется брать его с компьютерного источника питания USB, из-за Компьютерusbток питания ограничен, рабочий ток модуля может быть до 1 авыше, длительная работа приведет к повреждению или защите части блока питания computersUSBThe, кроме того, от computerUSBThe источник питания содержит все виды высокочастотных помех, произведенных в процессе работы компьютера, повлияет на эффект Радио.

\

Вопросы, требующие внимания:Радио (любое радио) все это радиочувствительное, Помехи от источника питания или рядом могут повлиять на нормальную работу модуля. Все модули питанияРекомендуется использовать аккумулятор или трансформатор частоты для стабилизации напряжения. Импульсный источник питания не может использоваться (например, мобильный телефон, зарядное устройство и любые другие импульсные источники питания), портативная батарея, переключатель типа DC-DCConverter, там не может быть кто-то работает nearbyDAnalog Усилитель мощности, микроволновая печь будет производить высокочастотное электромагнитное помехи оборудование. В противном случае EMI, генерируемые этими устройствами, будут пространственно соединены с передним концом модуля RF, что сделает полученный и восстановленный сигнал продукцией Шум.

\

(2): динамик

\

<1>: рекомендуется выбрать громкоговорители pair4Ω/3Wperhaps4 Ω/5WLoudspeakers для достижения лучшей эффективности выходной мощности усилителя мощности.

\

<2>:SP_LConnected to left channel громкоговоритель, SP_RConnect right channel громкоговоритель, SP +/SP-подключите положительный полюс и отрицательный полюс соответствующего рога соответственно.

\

<3>: если вы хотите управлять гарнитурой, используйте наушники directly3.5mmPlug в аудиорозетке на плате, после вставки гарнитуры, выход усилителя мощности выключится автоматически.

\

\

(3): антенна

\

<1>: антенна в основном отвечает за получение радиоволн из космоса, в соответствии с правилами выбора антенны, длина антенны как можно ближе к длине волны принимающего частоты 1/4, например, для получения радиостанции 100mhzmy, идеальная длина антенны isL = (скорость волны/частота)/4 = 300000000/100000000 = 75 см.

\

<2>: рекомендуется использовать 75 сантиметров longFMRadio специальный стержень антенны.

\

\

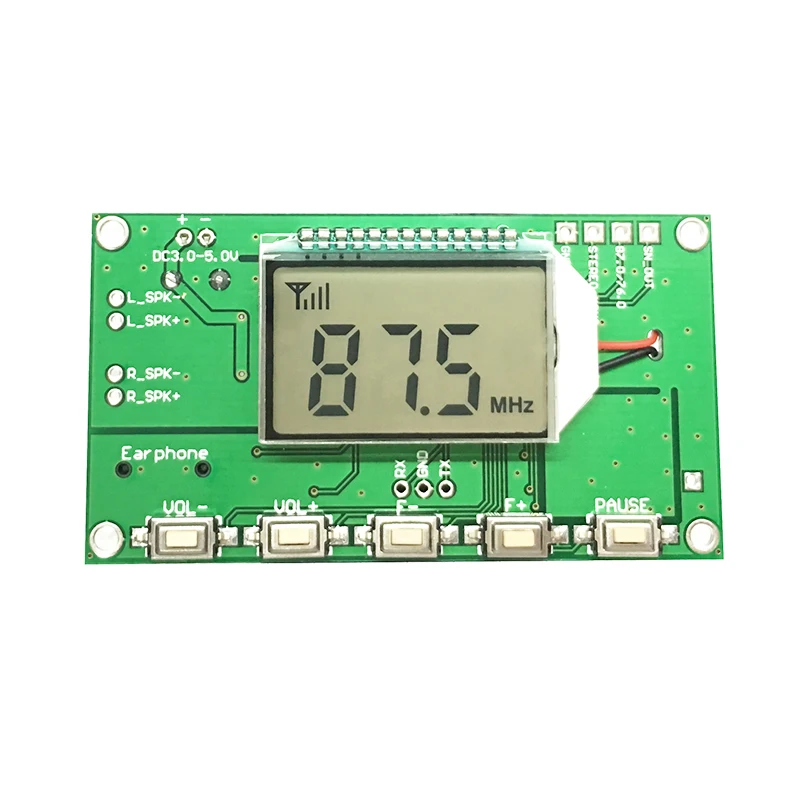

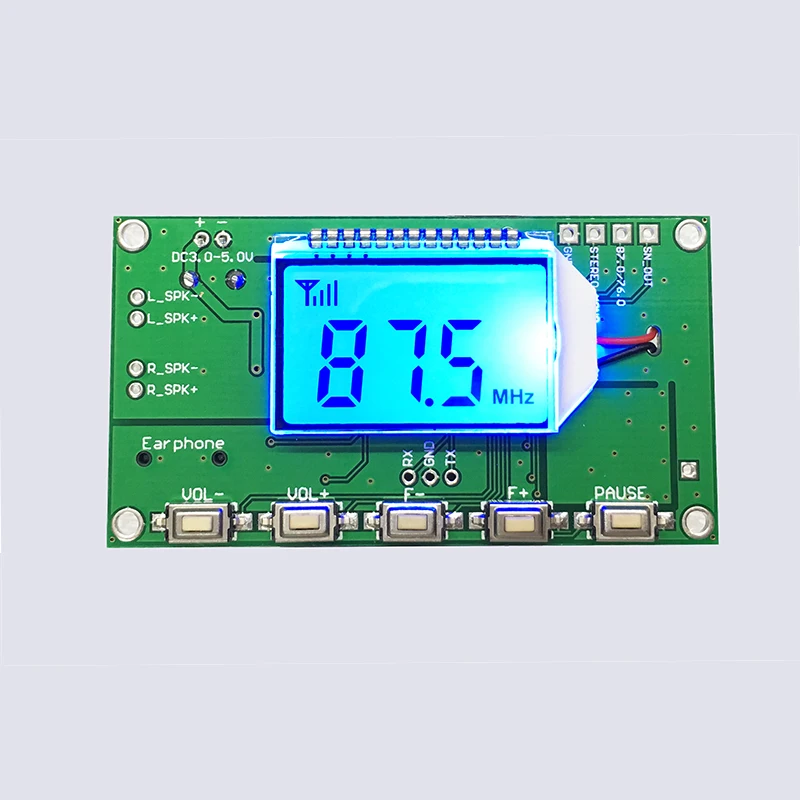

4: инструкции по эксплуатации

\

(1): Модуляция

\

V-образная клавиша: короткое нажатие громкости-, Длительное Непрерывное нажатие-

\

V + клавиша: короткий пресс +, длительное нажатие +

\

\

(2): Регулирование частоты

\

CHpattern:

\

F-key: короткий пресс-канал-, длительное нажатие поиск вверх

\

F + клавиша: короткое нажатие +, длинное нажатие

\

FREpattern:

\

F-key: короткое нажатие frequency-0.1MHz, нажмите частоту continuously-1MHz

\

F + ключ: короткий Пресс частоты + 0,1 МГц, Пресс частоты непрерывно + 1 МГц

\

\

(3): выключение звука/воспроизведение

\

PAUSEkey: короткое нажатие, отключение звука/воспроизведение, Длительное нажатие на полную полосу для автоматического поиска и сохранения радиостанции (модель является эффективной).

\

\

(4): автоматический щель порог (порог) Настройка

\

Длительное нажатие в то же время-/F + key2second, введите автоматический интерфейс регулировки порога шума, пользователь может отрегулировать порог действия автоматического сжимания в соответствии с конкретной ситуацией, диапазон регулировки ist00-t20, чем выше порог, тем выше порог, тем слабее сигнал, тем легче его приглушить, тем меньше значение, Чем ниже порог, тем слабее сигнал, тем меньше вероятность его отключения. Общая регулировка int02-t05Between,t = 00 выключите функцию автоматического отключения.

\

\

(5): Настройка подсветки

\

Нажмите in power off statePAUSEKey, не включайте питание и продолжайте нажимать долго, LCDdisplay «HI» интерфейс будет отображаться позже «B1» означает, что подсветка устанавливается в обычном режиме. Дисплей «B0» означает, что подсветка настроена в режим энергосбережения, нет Ключевая работа в энергосберегающем режиме 20 подсветка выключается автоматически. После установки, мощность должна быть отключена и включена снова. Измените состояние настройки и повторите этот шаг для переключения (заводской по умолчанию isB0That-это энергосбережение с подсветкой Режим).

\

\

(6): Переключение CH/FREMode

\

Нажмите и удерживайте одновременно timeVOL-/VOL + knob2second, lcddisplaychозначает переключение в режим поиска памяти, displayfreints переключение в режим ручного настройки частоты. CHModeF-/F + клавиша для канала +/-функция, FREModeF +/F-клавиша-частота +/-функция.

\

\

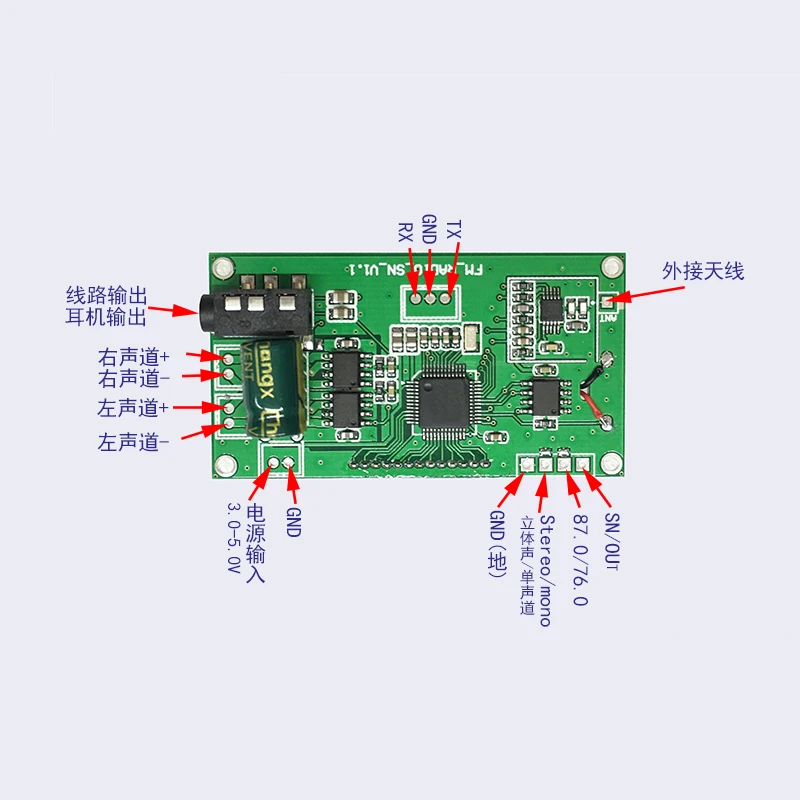

5: Описание внешнего терминала

\

(1): гарнитура (аудиовыход) терминал

\

Гарнитура (аудиовыход) Терминал используется для подключения наушников или внешнего аудио усилителя мощности в качестве выхода аудиосигнала, стандарты adopted3.5mmStereo Audio stand. Когда вставляется аудиотерминал, штырь обнаружения аудиобазы короткое замыкание на землю, после Микроконтроллер определяет сигнал, он автоматически переключается в режим аудиовыхода, то есть выключает выход бортового усилителя мощности, настройте в то же время timeDACTo достичь стандарта вождения наушников или внешнего усилителя мощности.

\

\

(2): выходной терминал усилителя мощности

\

Модуль встроен в усилитель мощности board3wx2, вы можете управлять двумя громкоговорителями directly3WLoudspeakers

\

Sp_lсоответствующий порт подключен к левому канальному динамику, sp_rсоответствующий порт подключен к правому каналу динамика, amongSP +/SP-это положительный и отрицательный полюс громкоговорителя.

\

\

(3): стерео (стерео)/моно (моно) клеммный переключатель

\

Терминалы стерео/monoThe используются для настройки режима приема, этот терминал приостановлен в режиме стерео приема, этот терминал находится в режиме моно приема на землю.

\

\

Объясните:

\

Настройка стерео/монофометрическое назначение переключателя: Из-за разницы между стерео декодированием и моно декодированием Частотный диапазон декодирования стерео сигнала широкий, спрос на качество сигнала является относительно высоким. Таким образом, при прослушивании слабого стерео радио, SNR будет очень низким, он будет производить больше фонового шума. В это время, Цепь может быть изменена на моно принимающее состояние, чтобы улучшить соотношение сигнал/шум выходного сигнала. Нет стереозвука в моно режиме, но шум относительно мал, напротив, это делает эффект прослушивания лучше. Другими словами, это Переключатель используется для улучшения соотношения сигнал/шум радио в чехол слабого сигнала, переключение на моно, он может сделать радио чистым в чехол слабого сигнала, таким образом, средние и высокие радиоприемники endFMStereo-это резервное стерео/монопереключатель для достижения большей окружающей среды Адаптируемость.

\

\

(4): 87,0/76,0 (Настройка радиочастотной полосы кампуса)

\

87,0/76.0терминал используется для настройки, включается ли модуль в режим полосы вещания кампуса, этот терминал приостановлен, чтобы выключить режим вещания кампуса (диапазон частот is87.0-108,0 МГц), этот терминал к земле, чтобы включить режим вещания кампуса (Частотный диапазон is76.0-108,0 МГц).

\

\

(5):SN_OUT (выходной терминал статического сигнала)

\

Цель установки этого терминала заключается в том, чтобы сохранить его для внешних приложений, которые могут быть вызваны статическим сигналом шума, когда функция вибрации модуля включена, этот выход терминала работает. Выход высокого уровня при внутреннем статическом действии, неактивный выход низкого уровня. Обратите внимание, что выходная мощность этого терминала is3.3V/20mA.

\

\

(6): внешний антенный терминал

\

FM_ANTThe terminal isFMAntenna входной сигнал терминала радио, сигнал от антенны вход здесь. Он может быть подключен к внешней через короткое Подключение антенны

\

\

(7):UARTterminal

\

UARTTerminals используются для последовательного порта подключения TTL, через последовательный порт компьютера (кабель последовательного порта needUSBturnTTL), дизайн микрокомпьютера с одним чипом или другого контроллера последовательный порт соединен с модулем, каждая функция модуля контролируется серийной командой, может заменить работу ключа или пульт дистанционного управления (для конкретного контроля последовательного порта, пожалуйста, обратитесь к «руководству по эксплуатации последовательного порта»).
