ATR3CMOS серия M42 + 2 ”USB3.0 TE-Cooling CMOS камера

Основные характеристики ATR3CMOS

Камера ATR3CMOS использует датчик SONY Exmor,Exmor R или Exmor RSCMOSsensor в качестве устройства для сбора изображений с двухступенчатой системой охлаждения peltier. Это значительно увеличит отношение сигнал-шум и уменьшит шум изображения. Кроме того, интеллектуальная внутренняя теплопередающая структура используется для передачи теплового излучения. Электрический
Вентилятор используется для увеличения мощности теплового излучения. USB3.0 используется в качестве данных
Интерфейс передачи.

ATR3CMOS поставляется с передовым приложением для обработки видео и изображений ToupSky; Предоставление Windows/Linux/ macOS/Android нескольких платформ SDK(Native C/C + +, C #/VB.NET, Python, Java,
DirectShow, Twain и т. Д.);

ATR3CMOS может быть широко использован в низкий светильник захвата и анализа окружающей среды, а также астрономии
Применение.

Основные характеристики
Камера AR3CMOS выглядит следующим образом:

1) Стандартная 2 "+ M42x0.75 Крепление камеры с SONY Exmor, Exmor R и Exmor RSCMOSsensor

2) разрешением в диапазоне от 1,7 м до 26 м;

3) двухступенчатое TE-охлаждение с управляемым электрическим вентилятором;

4) Рабочая температура может регулироваться до указанной температуры;

5) умная структура для обеспечения эффективности теплового излучения и избежания проблемы с влагой;

6) падение температуры до 42 градусов обеспечивает высокое качество изображения с низким уровнем шума;

7) длительная экспозиция до 1 часа;

8) интерфейс USB3.0 5 Гбит/сек обеспечивает высокоскоростную передачу данных;

9) Ультратонкий цветной двигатель с идеальной цветопередачей;

10) с передовым приложением для обработки видео и изображений ToupSky;

11)Windows/Linux/macOS/Android несколько платформ SDK;

Код заказа

Датчик и размер (мм)

Пиксель (мкм)

Чувствительность G

Темный
Сигнал

FPS/разрешение

Binning

Воздействие

ATR3CMOS26000KPA
ATRP126000A

26 м/IMX571(C)
1,8 "(23,48x15,67)

APS-C

3,76 x3.76

485mvwith
1/30s
0.07mv с 1/30С Отсчетом

6,8 @ 6224x4168(16 бит)

14,2 @ 6224x4168(8 бит)

37,1 @ 3104x2084

110 @ 2064x1386

1x1

1x1

2x2

3x3

0,1 мс ~ 3600 с

ATR3CMOS09000KPA
ATRP109000A

9 м/IMX533(C)
1 ”(11,28x11,28)

3,76 x3.76

534mvwith
1/30s
0.1mv с 1/30С Отсчетом

20 @ 3008x3000(14 бит)

40 @ 3008x3000(8 бит)

62 @ 1488x1500

186 @ 992x998

1x1

1x1

2x2

3x3

0,1 мс ~ 3600 с

ATR3CMOS21000KPA
ATRP1021000A

21 м/IMX269(C)
4/3 ”(17,4x13,1)

3,3
X3.3

400mvwith 1/30s
0.1mv с 1/30С Отсчетом

18 @ 5280x3956

18 @ 3952x3952

18 @ 2640x1978

75 @ 1760x1318

216 @ 584x440

1x1

1x1

2x2

3x3

9x9

0,1 мс ~ 3600 с

ATR3CMOS20000KPA
ATRP1020000A

20 м/IMX183(C)
1 ”(13,056x8,755)

2,4 x2.4

462mvwith
1/30s
0.21mv с 1/30С Отсчетом

17,8 @ 5440x3648

41 @ 4096x2160

51 @ 2736x1824

64 @ 1824x1216

1x1,

1x1,
2x2,

3x3

0,1 мс ~ 3600 с

ATR3CMOS20000KMA
ATRM1020000A

20 м/IMX183(M)
1 ”(13,056x8,755)

2,4 x2.4

388mvwith
1/30s
0.21mv с 1/30С Отсчетом

(F8.0)

17,8 @ 5440x3648

41 @ 4096x2160

51 @ 2736x1824

64 @ 1824x1216

1x1,

1x1,
2x2,

3x3

0,1 мс ~ 3600 с

ATR3CMOS16000KPA
ATRP1016000A

16M/MN34230PLJ(C)
4/3 ”(17,6x13,3)

3.8x3.8

2413LSB
89.1LSB
(Коэффициент усиления = 0 дБ)

22,5 @ 4640x3506
43,0 @ 2304x1750
48,0 @ 1536x1160

1x1
2x2
3x3

0,15 ms ~ 3600s

ATR3CMOS16000KMA
ATRM1016000A

16M/MN34230ALJ(M)
4/3 "(17,6x13,3)

3.8x3.8

2650LSB
89.1LSB
(Коэффициент усиления = 0 дБ)

22,5 @ 4648x3506
43,0 @ 2304x1750
48,0 @ 1536x1168

1x1
2x2
3x3

0,15 ms ~ 3600s

ATR3CMOS10300KPA
ATRP1010300A

10,3 м/IMX294(C)
4/3 "(17,47x12,86)

4,63 x4.63

419mvwith 1/30s
0.12mv с 1/30С Отсчетом

33,5 @ 3704x2778
38,5 @ 4096x2160
65 @ 2048x1080
96 @ 1360x720

1x1,
1x1,
2x2,
3x3

0,15 ms ~ 3600s

ATR3CMOS07100KPA
ATRP107100A

7,0 M/IMX428(C,GS)
1,1 "(14,4x9,9)

4.5х4. 5

2058mvwith
1/30s
0.15mv с 1/30С Отсчетом

51 @ 3200x2200

133 @ 1600x1100

1x1

1x1

0,1 мс ~ 3600 с

ATR3CMOS07100KMA
ATRM107100A

7,0 M/IMX428(M,GS)
1,1 "(14,4x9,9)

4.5х4. 5

3354mvwith
1/30s
0.15mv с 1/30С Отсчетом

51 @ 3200x2200

133 @ 1600x1100

1x1

2x2

0,1 мс ~ 3600 с

ATR3CMOS01700KPA
ATRP101700A

1,7 м/IMX432(C,GS)
1,1 "(14,4x9,9)

9,0 x9.0

4910mvwith
1/30s
0.3mv с 1/30С Отсчетом

94 @ 1600x1100

1x1

0,1 мс ~ 3600 с

ATR3CMOS01700KMA
ATRM101700A

1,7 м/IMX432(M,GS)
1,1 "(14,4x9,9)

9,0 x9.0

8100mvwith
1/30s
0.3mv с 1/30С Отсчетом

94 @ 1600x1100

1x1

0,1 мс ~ 3600 с

ATR3CMOS10300KMA
ATRM1010300A

10,3 м/IMX492 (м)
4/3 "(17,47x12,86)

4,63 x4.63

701mvwith 1/30s
0.12mv с 1/30С Отсчетом

33,3 @ 4128*2808

69,5 @ 2048*1080

96,2 @ 1360*720

8,0 @ 8184*5616

1x1,
2x2,
3x3,
Quad *

0,15 ms ~ 3600s

C: цвет; M: однотонный;

Квад *: Датчик IMX492 первоначально конструирован как датчик с размером пикселя 2,315x2,315 мм. Мы устанавливаем по умолчанию
Разрешение 4196x2808, чтобы пользователи могли иметь лучшую чувствительность. Тем не менее, по-прежнему Откройте оригинальный вариант разрешения для клиентов, который составляет 8184x5616. При этом чувствительность уменьшится до 175,38 мВ.

Другие спецификации для ATR3CMOS
Камеры

Спектральный диапазон

380-650nm (с фильтр, отсекающий ИК-спектр) или 350-1050nm (с
Двухстороннее защитное окно с AR покрытием)

Баланс белого

ROI баланс белого/ручной темп оттенок
Регулировка/NA для монохроматического датчика

Цветовая техника

Ультра-FineTMColor двигатель/NA для
Монохроматический датчик

Захват/контроль SDK

Windows/Linux/macOS/Android несколько
Платформа SDK(Native C/C + +, C #/VB.NET, Python, Java, DirectShow, Twain и т. д.);

Система записи

Натюрморт и кино

Система охлаждения *

Двухступенчатая система охлаждения TE-42 °C ниже температуры окружающей среды

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Источник питания

5 в постоянного тока через usb-порт ПК

Внешний адаптер питания для системы охлаждения,
DC12V, 3A

Среда программного обеспечения

Операционная система

Microsoft®Окна®XP
/Vista / 7/8/10 (32 & 64 бит)

OSx(Mac OS X)

Linux

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 2 Гб или более

Usb-порт: высокоскоростной порт USB2.0

Дисплей: 17 ”или больше

CD-ROM

Корпус камеры ATR3CMOS, изготовлен из жесткого сплава, обеспечивает тяжелый
Обязанность, решение Рабочей лошади. Камера разработана с высоким качеством IR-CUT
Защитите датчик камеры и блокируйте ИК-светильник. В комплект не входят подвижные детали.
Эти меры обеспечивают надежное и надежное решение с увеличенным сроком службы, когда
По сравнению с другими промышленными камерами.

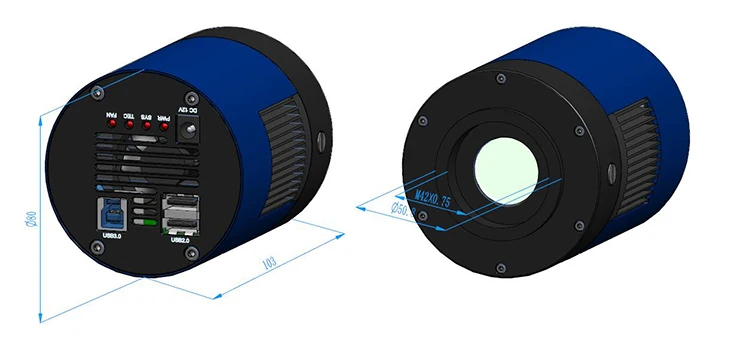

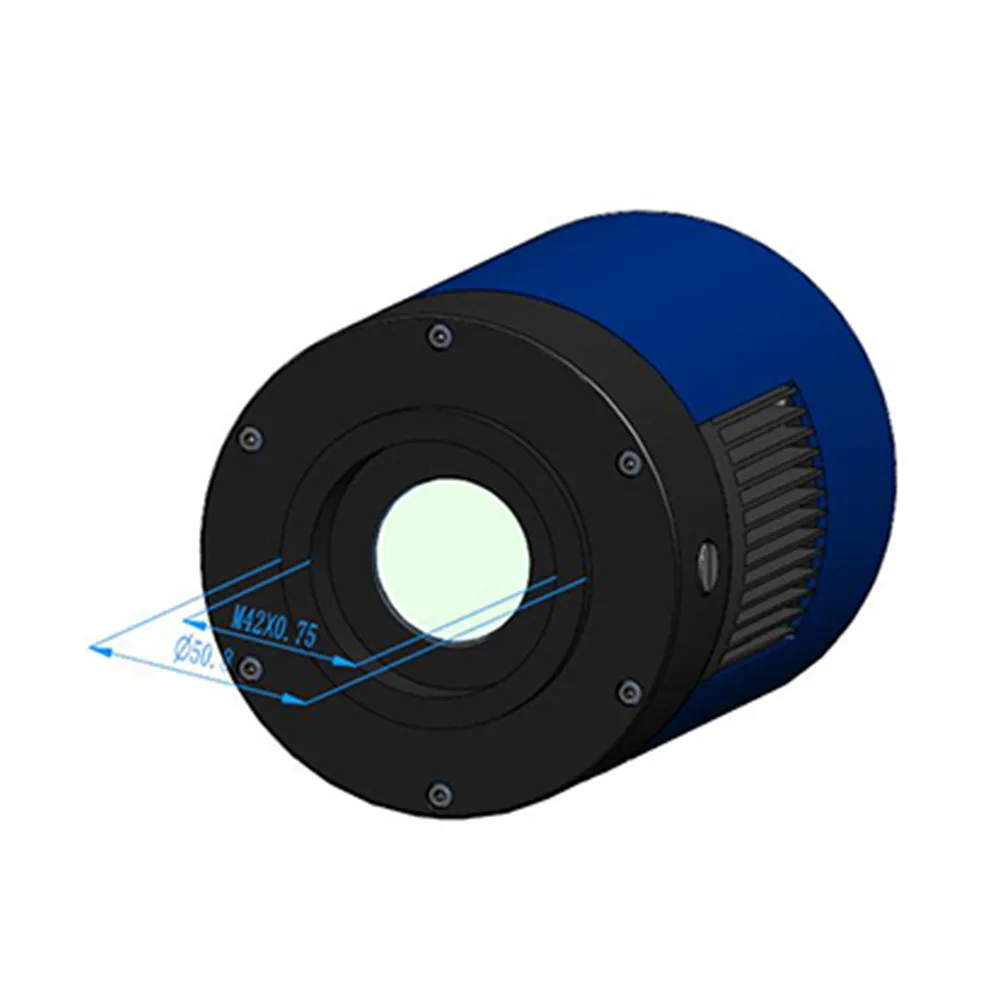

DimensionofATR3CMOS

1 прямо с 2 "телескоп (не рекомендуется);

2 непосредственно с M42x0.75 наружной резьбой телескопа;

Адаптер 3ATR3CMOS + M42x0.75 до 1,25 "с 1,25" телескопом;

Адаптер 4ATR3CMOS + M42x0.75 до 2 "с 2" телескопом;

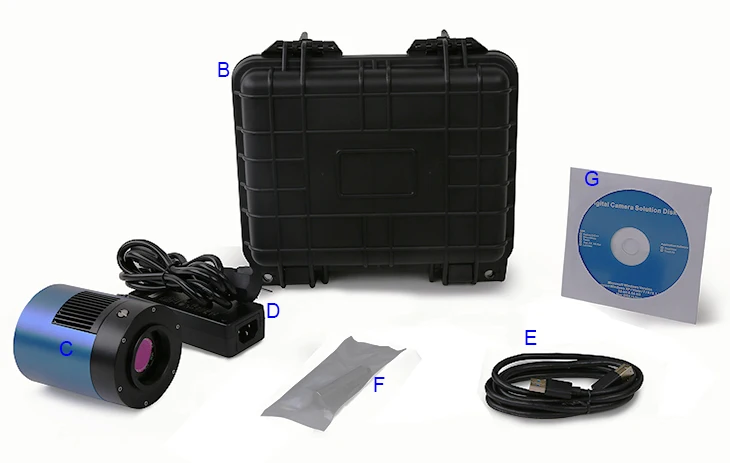

Информация об упаковке ATR3CMOS

Стандартная посылка

A

Картонная коробка
L:50 см W:30 см H:30 см (20 шт, 12 ~ 17 кг/коробка, 0.045m3), не показан в
Фото

B

3-A
Чехол для оборудования безопасности: L:28 см W:23 см H:15 см (1 шт., 3,9 кг/коробка); Размер коробки: L: 28,2 см
Ширина: 16,7 см высота: 25,5 см (TBD)

C

ATR3CMOS
Камера серии (M42x0.75 крепление + 2 ”адаптер)

D

Мощность
Адаптер: Вход: 100 ~ 240 В переменного тока 50 Гц/60 Гц, выход: 12 В постоянного тока 3A

E

Высокая скорость
Кабель с позолоченными соединителями USB3.0 A male to B/1,5 m

F

Сушка
Трубка

G

CD-плеер
(Программное обеспечение драйвера и утилиты, Ø12cm)

Дополнительные аксессуары

H

M42x0.75 (камера)
Адаптер C-mount (номер детали: 208009)

I

M42X0.75 (камера)
До 1,25» (телескоп) адаптер (номер детали: 208004)

J

M42x0.75 (камера)
До 2 ”(телескоп) адаптер (номер детали: 208005)

Слева направо

A) камера ATR3CMOS с креплением M42x0.75;

B) камера ATR3CMOS + M42x0.75 (камера) к адаптеру C-mount;

C) ATR3CMOS камера + M42X0.75 (камера) до 1,25 "(телескоп) адаптер;

D) ATR3CMOS камера + M42X0.75 (камера) до 2 ”(телескоп) адаптер
