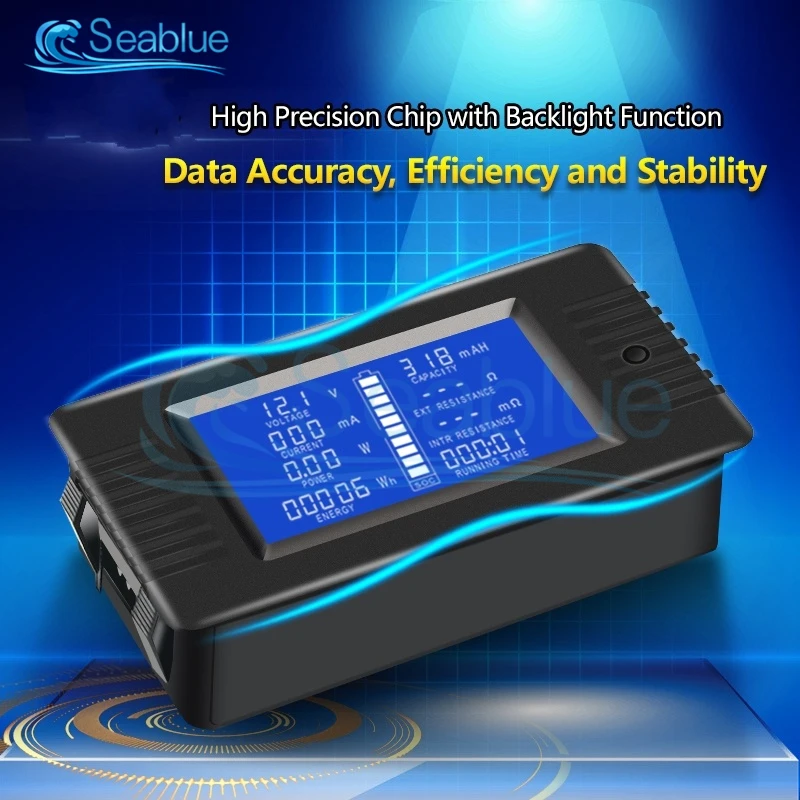

Этот документ описывает спецификацию многофункционального тестера аккумулятора постоянного тока PZEM-013/015, Этот измеритель в основном используется для тестирования
Все виды напряжения аккумулятора, тока разряда, мощности разряда, сопротивления разряда, внутреннего сопротивления, емкости, энергии сброса,

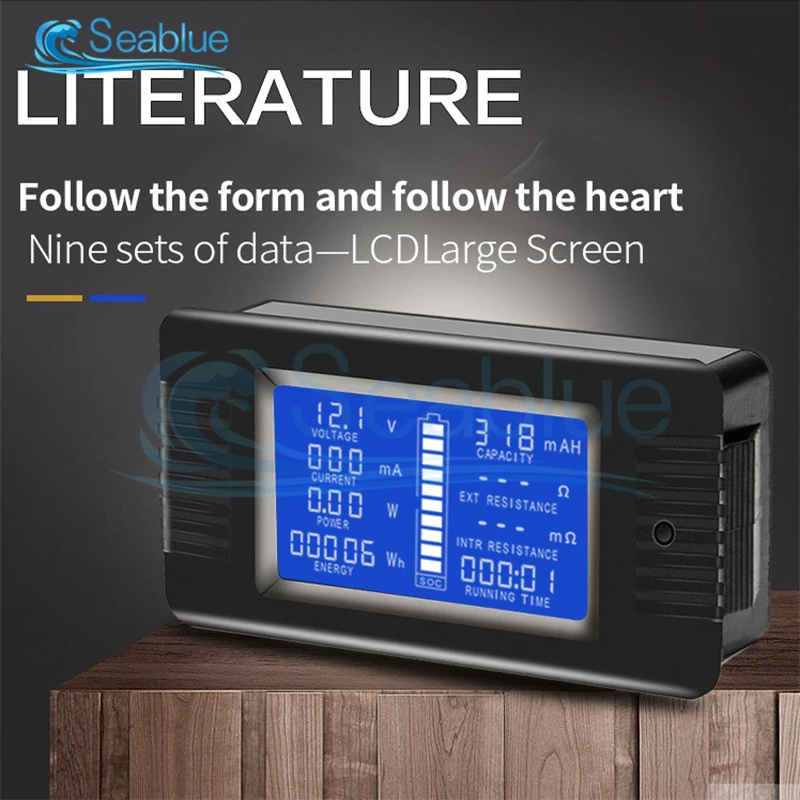

Энергопотребление и время работы, а также отображение данных измерений через ЖК-экран.

PZEM-013: диапазон измерения 10А (Встроенный шунт)

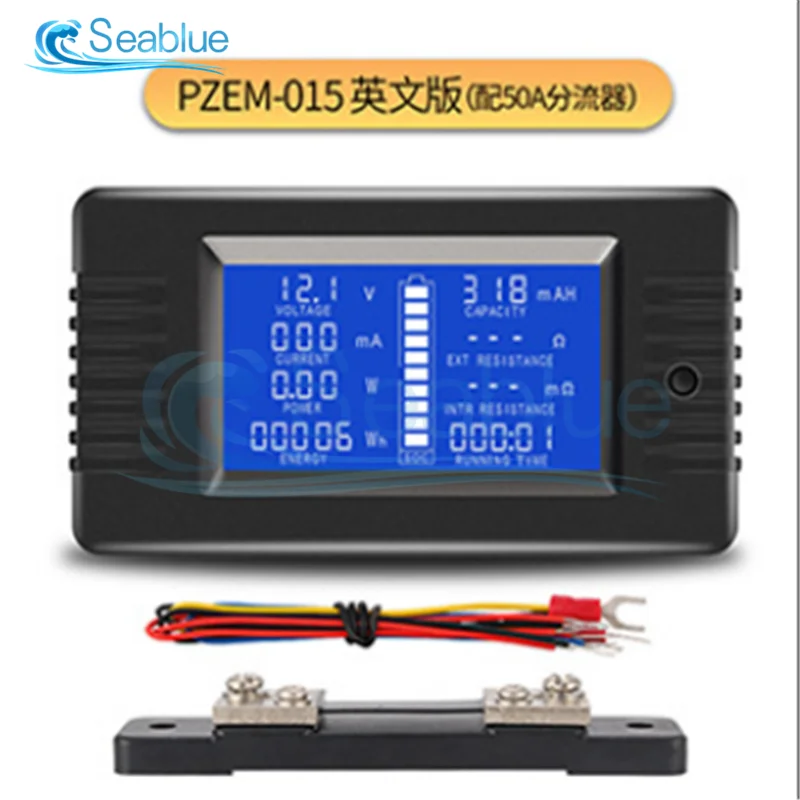

PZEM-015: диапазон измерения 300A (используется внешний шунт, может сопоставляться с четырьмя видами шунта 50A, 100A, 200A, 300A).
1. Описание функций
Напряжение 1,1
1.1.1 Диапазон измерения: 0-200 В. (когда испытательное напряжение меньше 8 в, используйте независимый режим питания)
1.1.2 Формат дисплея: менее 10 в, как: 9,99 в
Менее 100 в дисплей как: 99,9 В
Более 100 в дисплей как: 199 в
1.1.3 минимальное разрешение: 0,01 в
1.1.4 начальное Испытательное напряжение: 0,05 В
1.1.5 Точность измерения: 1%
Ток 1,2
1.2.1 Диапазон измерения: 0-10А. (Тип: PZEM-013)
0-300A (тип: PZEM-015) может установить 50A, 100A, 200A,300A четыре диапазона в зависимости от внешнего шунта, завод
По умолчанию-100 А.
1.2.2 Формат дисплея: менее 1A, как: 999 мА
<10A дисплей как: 9.99A
<100A дисплей как: 99,9a
≥ 100 А дисплей как: 199A
1.2.3 минимальное разрешение: 1 мА
1.2.4 пусковой Испытательный ток: 10 мА (тип: PZEM-013)
20 мА (Тип: PZEM-015)
1.2.5 Точность измерения: 1%
Мощность 1,3
1.3.1 Диапазон измерения: 0-2000 Вт (Тип: PZEM-013)
0-60000 Вт (тип: PZEM-015).
1.3.2 Формат дисплея: < 10 Вт, как: 9,99 Вт
<100 Вт дисплей как: 99,9 Вт
<1000 Вт дисплей как: 999 Вт
<10000 Вт дисплей as: 9,99 кВт
≥ 10000 Вт дисплей как: 19,9 кВт
1.3.3 минимальное разрешение: 0,01 Вт
1.3.4 пусковая мощность теста: 0,1 Вт (Тип: PZEM-013)
0,2 Вт (тип: PZEM-015)
1.3.5 Точность измерения: 1%
1,4 Сопротивление
Сопротивление = напряжение/ток
1.4.1 Диапазон измерения: 0-1000 Ом
1.4.2 Формат дисплея: < 100 Ом, как: 99,9 Ом
≥ 100 Ом дисплей как: 999 Ом
При превышении тестового диапазона или нулевом значении тока отображается «---»
1.4.3 минимальное разрешение: 0.1ом
1.4.4 Точность измерения: 1%
1,5 внутреннее сопротивление
Внутреннее сопротивление = (полное напряжение-приносит напряжение нагрузки)/приносит ток нагрузки, когда напряжение приносителя больше, чем
Максимальное напряжение, внутреннее сопротивление-нулевое.
1.5.1 Диапазон измерения: 0-999 миллиом
1.5.2 Формат дисплея: 999 миллиом, при превышении тестового диапазона или нулевого тока отображается "---".
1.5.3 минимальное разрешение: 1 миллиом
1.5.4 Точность измерения: 1%
Примечание: перед тестированием внутреннего сопротивления необходимо предварительно задать полное напряжение в зависимости от типа батареи, после полной зарядки
Можно использовать его для тестирования; Если вы не полностью заряжаете его, вы можете установить аккумулятор без напряжения нагрузки-это полное напряжение, затем протестировать; Внутренний
Сопротивление не является фиксированным значением, чем больше батарея разряжается, тем больше сопротивление.
Емкость 1,6
1.6.1 Диапазон измерения: 0-1000 Ач
1.6.2 Формат дисплея: < 1 Ач: 999 мАч
<10 Ач дисплей как: 9,99 Ач
<100 Ач: 99,9 Ач
<1000 Ач: 999 Ач
1.6.3 минимальное разрешение: 1 мАч
1.6.4 Точность измерения: 1%
Примечание: тестирование емкости батареи-это накопительный процесс разряда током по сравнению с временем, требуется некоторое время, время зависит от
Ток разряда; Перед тестированием емкости следует задать полное напряжение и отключение напряжения зависят от типа батареи,
После того, как он полностью заряжен, вы можете использовать его для испытания на разряд; Когда заготовка дисплея энергии сброса, это означает, что разряд закончился, это
Значение отображения емкости-это емкость аккумулятора.
1,7 энергии сброса
Энергия сброса отображается через символ батареи, всего 10 сеток, Каждая сетка содержит 10% энергии.
Энергия сброса рассчитывается с помощью текущего значения напряжения батареи, перед тестом следует предварительно задать полное напряжение и отключение напряжения
Зависит от типа батареи; Каждое Напряжение сети = (Наивысшее напряжение-самое низкое напряжение) / 10.
1,8 аккумулировать потребление энергии
1.8.1 Диапазон измерения: 0-9999 кВтч
1.8.2 Формат дисплея: < 1 кВт/ч
<10 кВтч отображение как: 9,99 кВтч
<100 кВтч отображение как: 99,99 кВтч
<1000 кВтч отображение как: 999,99 кВтч
≥ 1000 кВтч отображение как: 9999 кВтч
За тестовый диапазон станет нулевым.
1.8.3 минимальное разрешение: 1 Втч
1.8.4 Точность измерения: 1%
Примечание: 1 Вт · ч = 0001 кВт · ч = 0,001 киловатт
Время работы 1,9
1.9.1 Диапазон измерения: 0 ~ 999 часа (без нагрузки время не будет скапливаться)
1.9.2 Формат дисплея: 0:00:00 ~ 999:59:59
За тестовый диапазон станет нулевым.
2. Инструкции по эксплуатации
2,1 Установка полного и выключенного напряжения

2.1.1 установить полное напряжение:
Шаг 1: в обычном интерфейсе дисплея (например, Рисунок 1) Нажмите и удерживайте кнопку, пока на ЖК-экране не отобразится интерфейс, как на рисунке 2, затем
Отпустите кнопку

Шаг 2: установите режим мигания символов. Это Настройка состояния полного/отключаемого напряжения, нажмите и удерживайте кнопку до тех пор, пока не появится ЖК-дисплей
Интерфейс как рис. 3, затем отпустите кнопку.
Шаг 3: в это время символ батареи отображает энергию полных сеток означает Полный статус настройки напряжения, заводское по умолчанию полное напряжение
020,0 в, циркуляция числового кода мигает от низкого до высокого, показывает, что текущая Настройка цифры, короткое нажатие для установки
Цифра; Пожалуйста, обратите внимание, что, так как значение полной настройки напряжения имеет 4 цифры, но числовой код имеет только 3 цифры, поэтому Настройка
Разделена на две части: низкая бита (рис. 3) + высокая бита (рис. 4). Например, полное напряжение по умолчанию составляет 020,0 в, затем состояние дисплея-20,0 в
До 020 в низкого и высокого циклического переключения дисплея. Если вам нужно установить полное напряжение 199,0 в, Тогда установите низкий бит на 99,0 в, когда
Цикл достигает высокого разряда, он будет отображать 099 в, и только самое высокое мерцание нулевого разряда, чтобы сообщить, что его можно настроить. Установка высокой Биты
До 199 в представляет полное напряжение составляет 199,0 в.

2.1.2 установить отключение напряжения:
Шаг 1: после установки полного напряжения loner нажмите кнопку, пока LCD не покажет интерфейс рис. 5, затем отпустите кнопку;
Шаг 2: в это время на символе батареи отображается нулевая сетка, указывающая на состояние настройки отключения напряжения, по умолчанию отключение напряжения составляет
016,0 в, Метод настройки такой же, как и выше; Отключение напряжения по умолчанию в 0,8 раз превышает полное напряжение, после установки полного
Напряжение, отключение напряжения автоматически генерируется в соотношении 0,8 раз; В противном случае можно сбросить его;
После завершения всех вышеуказанных настроек нажмите и удерживайте кнопку до сохранения настроек и выхода из состояния настройки, восстановите
Обычный интерфейс дисплея.
Настройка 2,2 текущего диапазона (только для PZEM-015)

Шаг 1. В обычном интерфейсе дисплея нажмите и удерживайте кнопку, пока на ЖК-экране не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Коротко нажмите кнопку еще раз Переключитесь на интерфейс на рис. 7, это означает, что это состояние является текущим состоянием настройки диапазона.

Шаг 2: дольше нажмите кнопку, пока ЖК-дисплей не покажет интерфейс цифры 8, затем отпустите кнопку, коротко нажмите кнопку еще раз, чтобы
Переключение текущего диапазона. Этот измеритель предоставляет четыре диапазона тока, Заводское значение по умолчанию составляет 100 А, выберите соответствующий диапазон в соответствии
К шунту.
Шаг 3. После завершения настройки текущего диапазона нажмите и удерживайте кнопку, пока настройки не будут сохранены и не выйдут из состояния настройки, восстановите
Обычный интерфейс дисплея.
2,3 очистить энергию

Шаг 1. В обычном интерфейсе дисплея нажмите и удерживайте кнопку, пока на ЖК-экране не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Коротко нажмите кнопку еще раз Переключитесь на интерфейс на рис. 9, это означает, что это состояние является состоянием настройки энергии очистки.
Шаг 2. Дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настройки, восстановите обычный интерфейс дисплея.
2,4 очистить емкость

Шаг 1. В обычном интерфейсе дисплея нажмите и удерживайте кнопку, пока на ЖК-экране не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Коротко нажмите кнопку еще раз Переключитесь на интерфейс для рисунка 10, это означает, что это состояние является состоянием настройки емкости очистки.
Шаг 2. Дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настройки, восстановите обычный интерфейс дисплея.
2,5 очистка времени бега

Шаг 1. В обычном интерфейсе дисплея нажмите и удерживайте кнопку, пока на ЖК-экране не отобразится интерфейс рисунка 2, затем отпустите кнопку,
Коротко нажмите кнопку еще раз Переключитесь на интерфейс для рисунка 11, это означает, что это состояние является состоянием настройки рабочего времени очистки.
Шаг 2. Дольше нажмите кнопку, пока данные не будут очищены и не выйдут из состояния настройки, восстановите обычный интерфейс дисплея.
2,6 Рабочий режим
Данный измеритель имеет два режима: обычный режим отображения и спящий режим. В обычном режиме отображения Коротко нажмите кнопку, чтобы войти в
В спящем режиме для снижения энергопотребления всей машины подсветка и ЖК-дисплей будут отключены в спящем режиме
Режим. В спящем режиме короткое нажатие кнопки переключится в обычный режим отображения.
Примечание: измеритель остановит все функции измерения в спящем режиме, поэтому, пожалуйста, не Переключайте в спящий режим, если это нормально
Измерение выполняется.

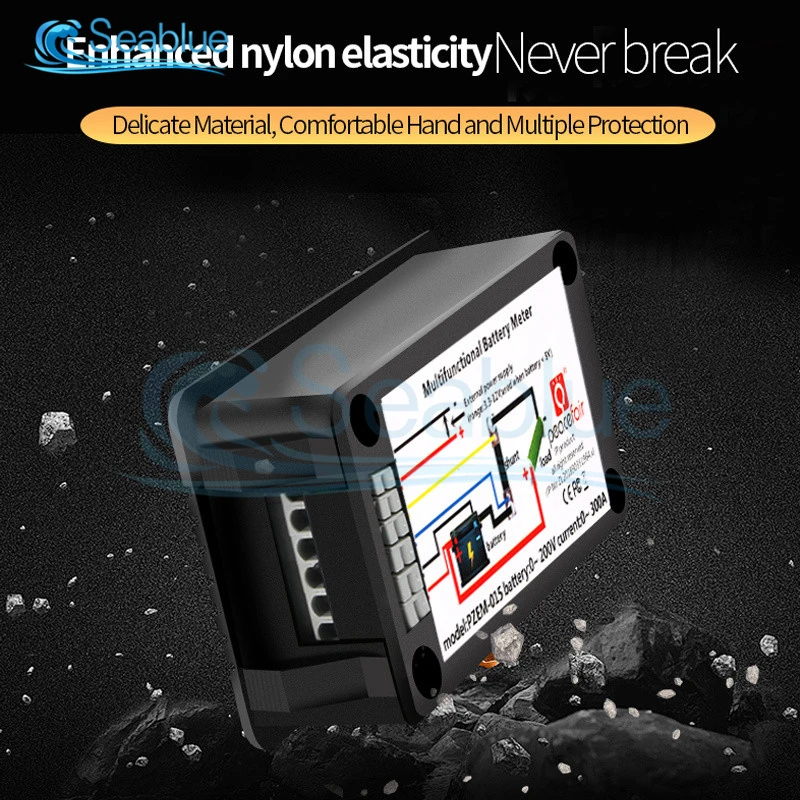

3. Схема подключения

4. Размерная цифра (мм)

5. Вопросы, требующие внимания
5,1 этот модуль подходит для помещений, пожалуйста, не используйте на улице.
5,2 Прикладная нагрузка не должна превышать номинальное напряжение, ток.
5,3 заказ проводки не может быть неправильным.
6. Другая спецификация
Полноразмерный ЖК-дисплей 6,1 дюйма


6,2 Потребляемая мощность
Нормальное рабочее состояние: 0,03-1,2 Вт
Состояние сна: 0,5 МВт-0,5 Вт
Потребляемая мощность зависит от значения тестового напряжения, чем выше напряжение, тем больше мощность
Потребление
6,3 рабочая температура
-20C ~ + 60C
