Общие сведения:

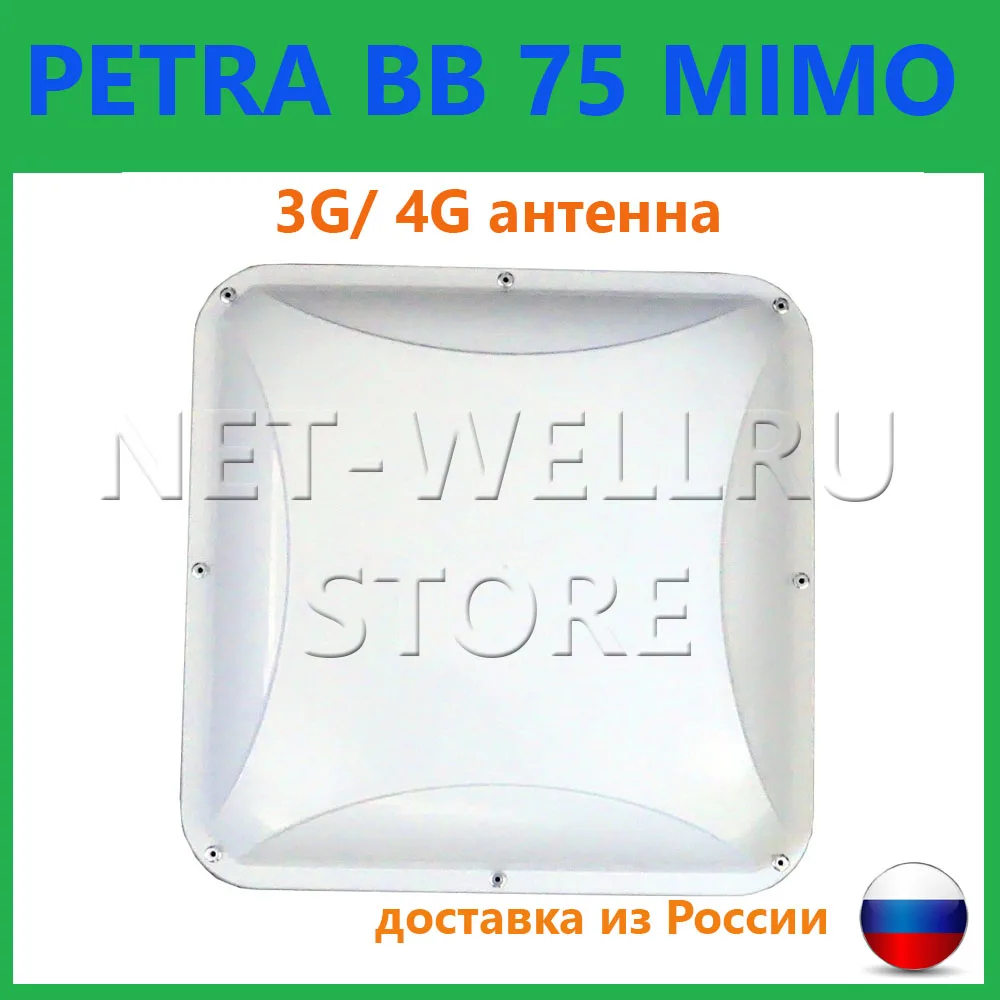

Панельная антенна PETRA Broad Band 75MIMO 2x2предназначена для использования усиления 3G/ 4G сигналав диапазоне частот 1700-2700 МГц.PETRA BB 75 MIMO 2x2является  антенной средней направленности и  подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных  может достигать 150 Мб/с (при использовании оборудования cat.4).

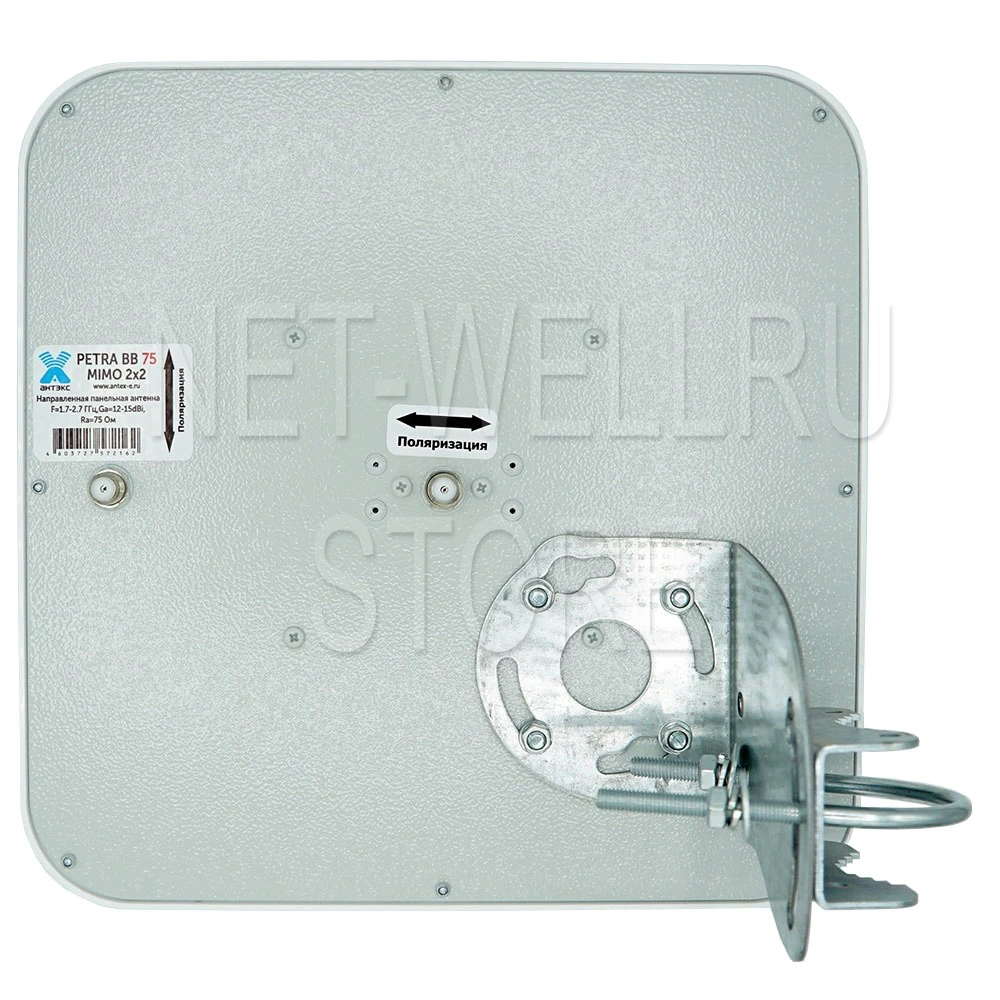

Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом,  позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала  более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

2G (GSM1800)

3G (UMTS 2100)

4G (LTE1800, LTE2100, LTE2600)

WI-FI (IEEE 802.11b, g)

Для подключения облучателя к роутеру/модему используется ТВ кабель типаSAT703и др. Сединения обеспечиваются при помощиF-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинстваантенны PETRA Broad Band 75 MIMO 2x2:

Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.

Гибкая комплектация узла крепления.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологиюDiversity.

Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Комплект поставки:

АнтеннаPETRA BB 75 MIMO 2x2

Крепление для установки на мачту/трубу

Инструкция по установке

Упаковка из микрогофрокартона

Электрические характеристики антенны

Рабочий диапазон частот по входам №1и №2, МГц

1700-2700

Усиление, dBi

2 x 12,5÷15,0

Ширина ДН , град

30-50

Уровень боковых лепестков, не более

-11dB

Развязка между портами в диапазоне 1700-2700МГц, не менее

30dB

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот на входах, не более

1.5

Допустимая мощность, Вт

10

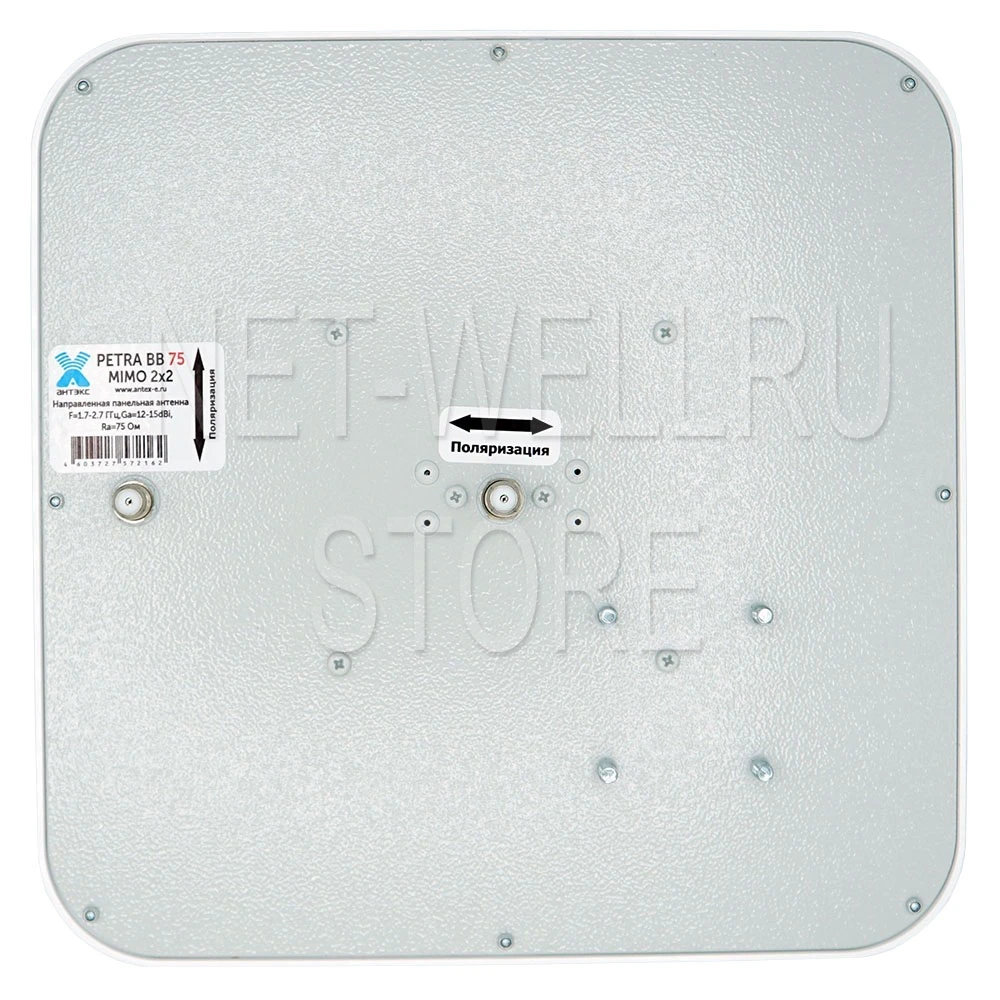

Поляризация принимаемых/излучаемых волн по входу №1

вертикальная

Поляризация принимаемых/излучаемых волн по входу №2

горизонтальная

Механические характеристики

Масса с креплением, г

1080

Крепление

мачта диаметром 20-52мм

Диапазон рабочих температур

от -60°C до +80°C

Габаритные размеры без крепления, м

0,24х0,24х0,06

Допустимая скорость ветра, м/сек

50

Разъемы

2хF-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны и крепления

Оцинкованная сталь, сталь

Защитное покрытие

порошковая полимерная краска

Отправка в течении 1-2 дней из России.
