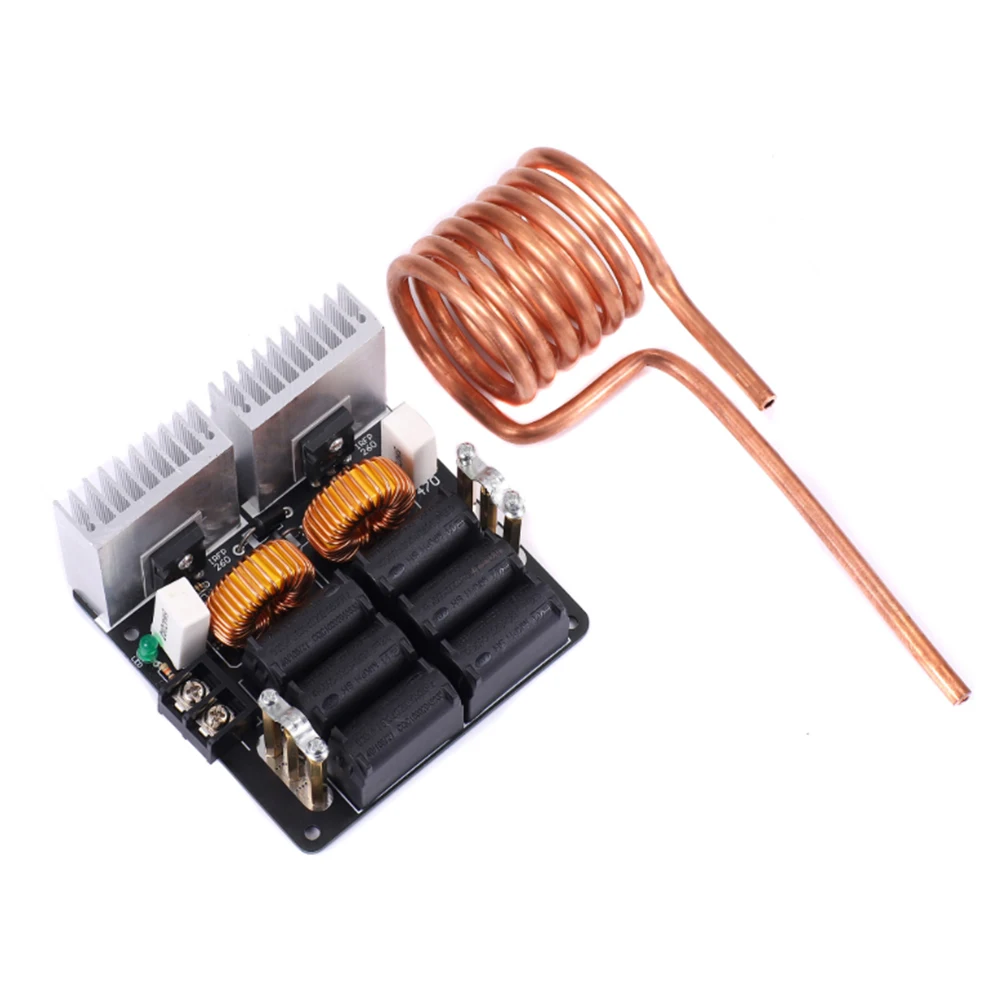

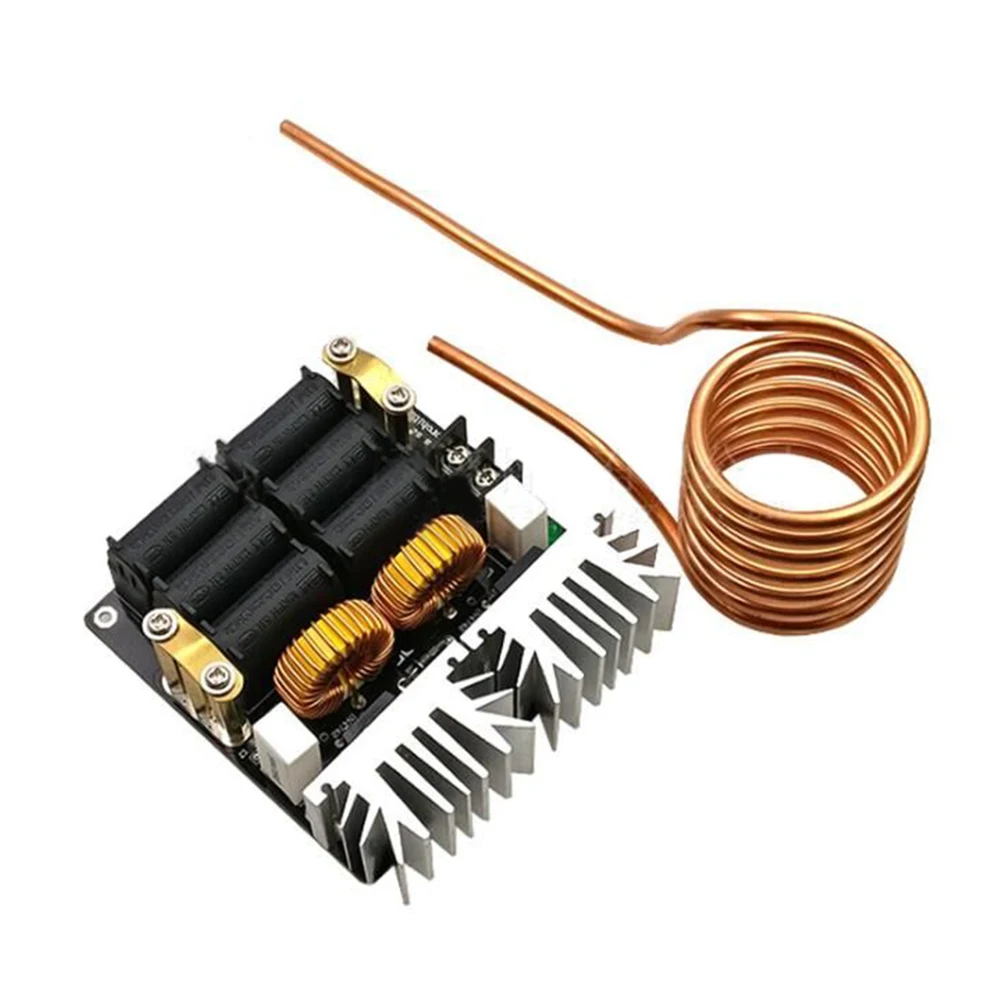

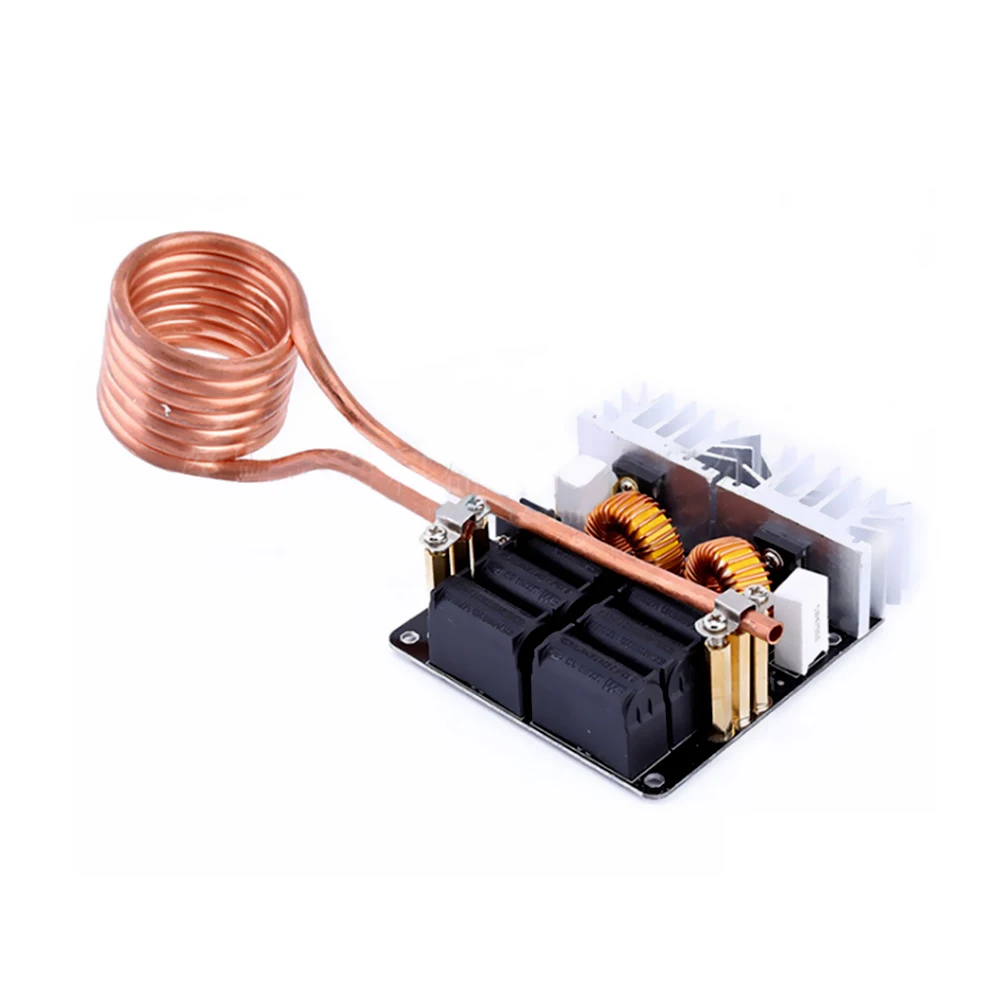

Катушка нагревателя низкого напряжения 1000 Вт 20A ZVS Flyback индукционная

Катушка нагревателя низкого напряжения 1000 Вт 20A ZVS Flyback, индукционная нагревательная плата, модуль питания

Особенности:

1. Источник питания низкого напряжения 12-48 в

2. Номинальный ток: 20А

3. Номинальная мощность: 1000 Вт, чем больше напряжение, тем выше мощность.

4. Мы протестировали в тех случаях, когда он работает 53V источника питания, ток может достигать 30A. Он используется для DIY игроков, чтобы сделать мелких деталей закалки, отжига и других термической обработки, быстрый нагрев, очень удобная.

Вход 5,24 В, ток холостого хода составляет около 3 А

Вход 6,48 В, ток холостого хода составляет около 6 А

7. Чем выше напряжение, тем выше ток при нагреве одинаковых вещей, тем лучше эффект, но в то же время нагрев также выше, поэтому выбор входного напряжения основан на ваших потребностях. Например, нагрев до 1 см квадратных небольших объектов, Используйте напряжение 24 В.

8. Покупателю требуется самостоятельное питание и устройство водяного охлаждения

9. При изготовлении с помощью переключателя питания, из-за высокой мощности обычно имеет функцию мягкого запуска, а именно: Просто Питание от выходного напряжения медленно поднимается, если перед напряжением до 12 В подключена цепь индукционного нагрева, не будет работать и сгорит МОП-трубку. Таким образом, напряжение достигает более 12 В подключенной цепи индукционного нагрева.

10. Объем обогреваемых объектов не должен превышать 1/10 внутренней громкости нагревательной катушки (то есть диаметр нагревательного цилиндра более 1/3 диаметр нагревательной катушки), В противном случае это может быть из-за перегрузки и сгорания цепи или источника питания. Хотя эта схема может выдерживать входной ток 30 А, но страхование с целью работы не более 20 А.

11. Эта схема может нагревать индукцию или заменить медную трубку на высокочастотный трансформатор, станет мощным инвертором

Примечание:

1. В комплект входят полный комплект элементов цепи управления и латуни.

2. Покупатели должны приобрести свою собственную мощность и охлаждающую единицу.

3. Печатная плата с использованием двусторонней стеклопластиковой платы, в основном следы меди используются для расширения использования всей основной поверхности резонансной схемы, непрерывной работы. Добавьте вентилятор, чтобы выдувать сверху. Прохладные резонансные конденсаторы и другие компоненты.

4. При использовании импульсного источника питания обратите внимание, что из-за высокой мощности обычно происходит Медленный запуск, когда только что открылось устройство, выходное напряжение медленно поднимается, пока оно включается перед индукционной нагревательной цепью, если напряжение поднимается до 12 В, потому что недостаточное Напряжение запуска не может позволить себе вибрацию, Два сожженных компонента одновременной проводимости МОП-трубки.

Таким образом, сначала начнет переключать напряжение источника питания до 12 в выше, а затем получит доступ к цепи индукционного нагрева.

5. Объем нагреваемого предмета внутри нагревательной катушки не может превышать 1/5 объема (Если нагревательный цилиндр, тогда диаметр нагревательной катушки меньше диаметра 1/3), или это может быть из-за перегрузки или сгорания источника питания в цепи.

Хотя эта схема может выдерживать момент входного тока 20-30 А, но не превышает 15 А при безопасной работе, вы можете легко добавить Амперметр между блоком питания и платой отопления, но всегда контролировать перегрузку тока.

Эта схема может не только нагревать индукцию, медная трубка в высокочастотный трансформатор, но и является мощным инвертором.

1. Для увеличения радиатора с помощью индивидуальной подложки толщиной 8,5 мм!

Очень мощная Охлаждающая способность.

2. Использование стойки M4 уменьшает нагрев и более эффективен.
