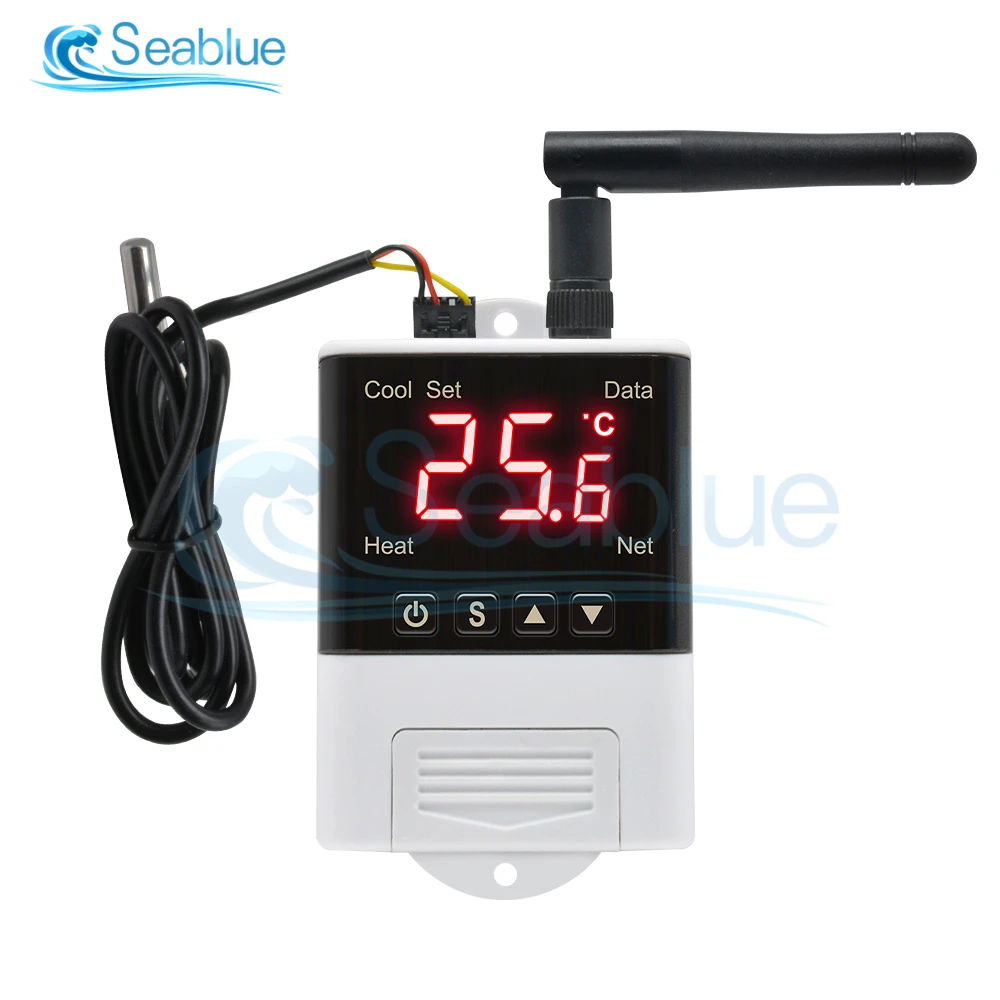

Беспроводной термостат DS18B20 для умного дома AC 110 В 220 DTC2201 DTC1201 Wi-Fi контроль

Беспроводной термостат DS18B20 для умного дома AC 110 В 220 DTC2201 DTC1201 Wi-Fi контроль

Спецификация продукта:

Название продукта: термостат

Модель продукта: DTC2201/DTC1201

Напряжение источника питания: 110 -230 В переменного тока

Диапазон температур: -40 ℃ -99 ℃

Точность измерения температуры: ± 1 ℃ (-40 ℃ -70 ℃)

Длина сенсорного кабеля: 100 см

Тип кабеля датчика:DS18B20(DTC2201)/NTC(DTC1201)

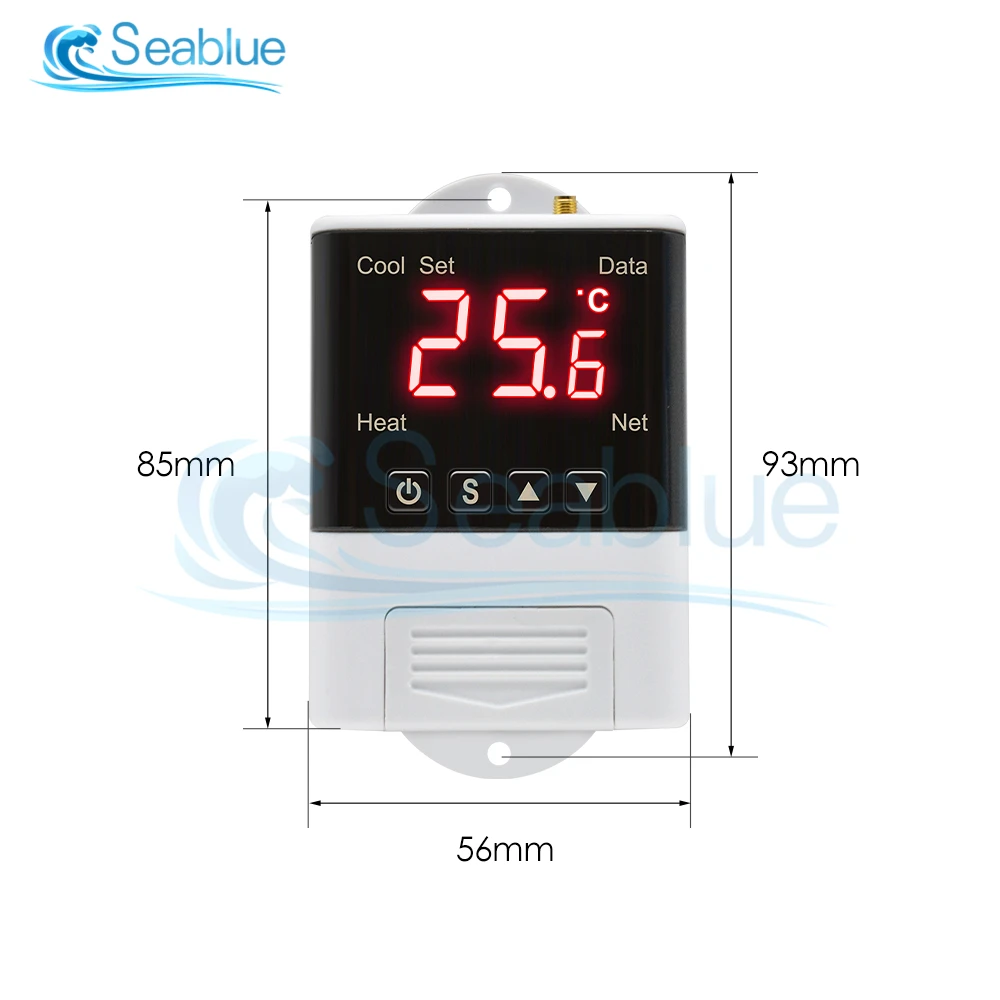

Размер: 93 мм * 56 мм * 85 мм

Выходная мощность: охлаждение (10A/250VAC) Нагревание (10A/250VAC)

Параметры настройки:

Когда термостат работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модификации параметров, включен индикатор «SET», цифровая трубка отображает код первого меню, нажмите кнопку «∧» или «∨», код пункта меню можно отрегулировать вверх или вниз, Нажмите кнопку «», чтобы отобразить настройки параметров текущего меню, удерживайте клавишу «», затем нажмите кнопку «short» или «key», чтобы увеличить или уменьшить и отобразить значение параметров текущего меню; Нажмите и удерживайте кнопку «S», И нажмите кнопку 'long' or' ∨ ', чтобы быстро увеличить или уменьшить и отобразить значение параметра текущего меню.

Одновременно нажмите и удерживайте кнопки «∧» и «∨», затем включите, и параметры будут восстановлены до заводских настроек.



Инструкции по эксплуатации:

Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы включить термостат.

Когда термостат работает нормально, цифровая трубка Отображает текущее значение измерения температуры и выполняет автоматическое распознавание и Преобразование режима охлаждения и нагрева.

Когда измеренная температура ≥ заданное значение температуры + заданное значение перепада температур, введите охлаждающее состояние, индикатор охлаждения загорается, реле охлаждения, как правило, открывается контакт; Индикатор охлаждения мигает, указывает, что холодильное оборудование находится в состоянии задержки защиты пресса; Когда температура измеряется ≤ значение настройки температуры, индикатор охлаждения выключен, и нормально открытый контакт реле охлаждения отключен.

Когда измеренная температура ≤ заданное значение температуры-заданное значение температуры входит в состояние нагрева, индикатор тепла загорается, реле для нагрева, как правило, открытый контакт закрыт; Когда измеренная температура ≥ заданное значение температуры, индикатор нагрева выключается, реле для нагрева, как правило, открывают контакт.



Состояние Индикатора:

Крутой индикатор (Индикаторы охлаждения и тепла не могут быть включены одновременно):

ВКЛ: охлаждающая работа

Выключение: охлаждение

Мигание: задержка нажатия



Индикатор тепла:

ВКЛ: нагревательная работа

Выключение: нагрев



Набор индикаторов:

On: статус настройки параметров



Индикатор данных (желтый светильник: сетевой индикатор распределения):

Указатель передачи данных



Чистый индикатор (показывающий, успешно ли приложение подключено к устройству):

On: online

Мигание: офлайн



Функция меню:

1. Настройка температуры (температура окружающей среды, требуемая пользователем): пользователь может настроить его на термостате или приложении, диапазон регулировки от-40 до 99,9 градусов Цельсия

2. Настройка разности температур: Установите разницу между температурой нагрева и охлаждения при работе при постоянной температуре; Например, целевая температура составляет 40 градусов, разница температур устанавливается до 2 градусов, прекратите нагревание после нагревания до 40 градусов и введите режим постоянной температуры, Когда температура опускается до 38 градусов, повторно Войдите в режим нагрева, это значение отличается на 2 градуса, это значение может быть скорректировано хостом или приложением, диапазон регулировки от 0 до 10 градусов Цельсия

3. Задержка компрессора: Эта функция обычно используется для охлаждения компрессора. Если регулятор температуры используется для холодильной камеры, это значение должно быть установлено. Общее значение установки составляет 3-6 минут в зависимости от обратного давления компрессора. Приложение для регулировки, диапазон регулировки от 0 до 10 минут

4. Коррекция температуры: используется для корректировки значения температуры, обнаруженного в настоящее время термостатом, диапазон коррекции от 0 до 10 градусов Цельсия



Инструкции по распределению:

1. Пожалуйста, загрузите приложение «Tuya Smart» в магазине приложений и зарегистрируйтесь для входа в систему.

2. Нажмите Добавить устройство.

3. Сначала Включите устройство, затем выключите через 10 секунд, а затем включите.

4. Длительное нажатие и в то же время, через 5 секунд индикатор конфигурации мигает раз в 2 секунды, затем нажмите мобильное приложение для подтверждения конфигурации.

5. Дождитесь успешной конфигурации сети

Данные системы ремонта

После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». В это время нажатие любой кнопки восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.



Системный код, причина и действие

Датчик аварийной сигнализации: когда цепь зонда температуры имеет короткое замыкание или разомкнутое замыкание цепи, термостат начинает режим аварийной сигнализации о неисправности зонда, закрывает все состояния выполнения, цифровая трубка отображает «ee'', после удаления неисправности нажмите любую клавишу, чтобы вернуться в обычный рабочий режим.

Предельный сигнал о превышении температуры: когда измерение температуры превышает Диапазон измерения температуры, термостат активирует Режим предельного напряжения при превышении температуры, закрывает все состояния выполнения, цифровая трубка отображает «HH», когда температура вернется к нормальному диапазону измерения, нажмите любую клавишу нажатия, чтобы вернуться в обычный режим работы. (DS18B20)



Предостережение:

Этот термостат запрещено использовать в воде или чрезмерно влажной среде. Запрещено использовать при высокой температуре, сильных электромагнитных помех и сильной коррозионной среде.



Примечание:

Напряжение источника питания должно соответствовать напряжению, отмеченному термостатом, и обеспечить стабильность напряжения источника питания

Для того чтобы избежать возможных помех, рекомендуется, чтобы датчик и линия электропередачи сохраняли соответствующее расстояние

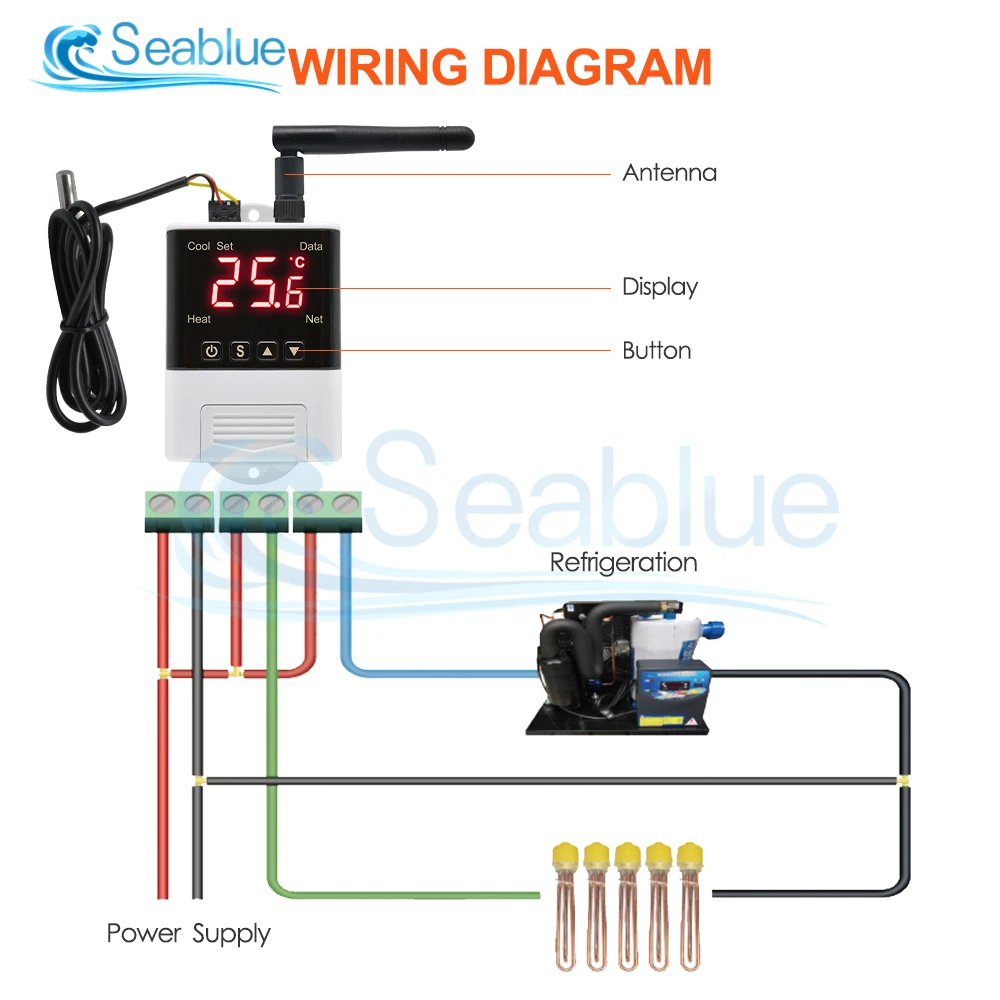

Строго различать свинец датчика, шнур питания и выходной релейный интерфейс, не может быть подключен неправильно, реле не должно быть перегружено

Все изменения проводки должны быть сделаны с отключением питания

Советы:Друг, если вы хотите узнать больше моделей температурного контроллера или шагов работы, просто не стесняйтесь связаться с нами, мы поможем вам решить эту проблему, спасибо.

Упаковочный лист:

1 * беспроводной цифровой контроллер температуры

1 * кабель датчика температуры
