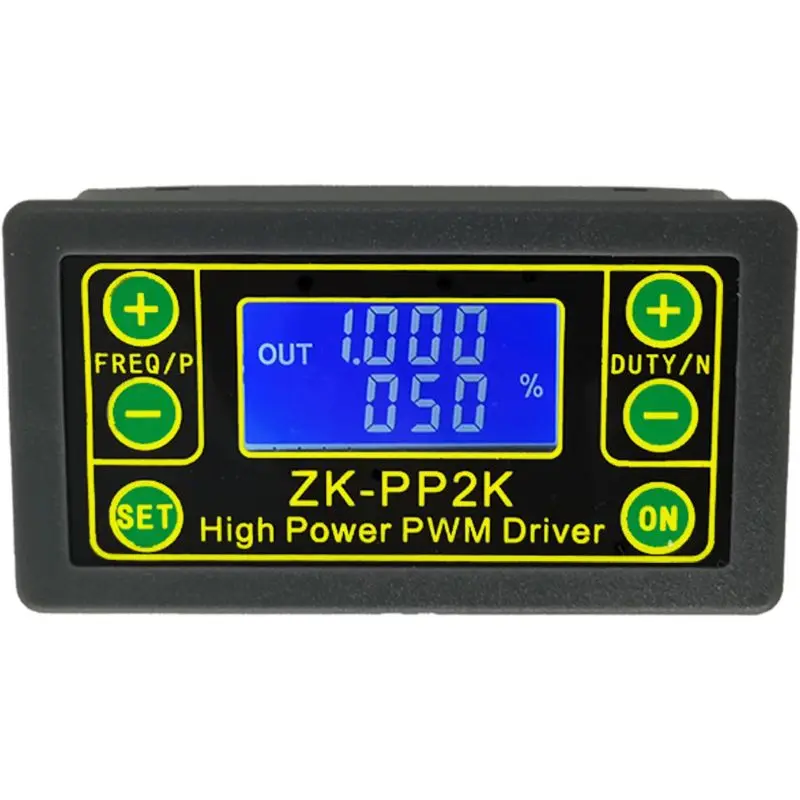

ZK-PP2K ШИМ контроллер скорости двигателя постоянного тока регулятор частоты рабочего цикла Регулируемый переключатель светодиодный диммер цифровой импульсный драйвер 2 режима

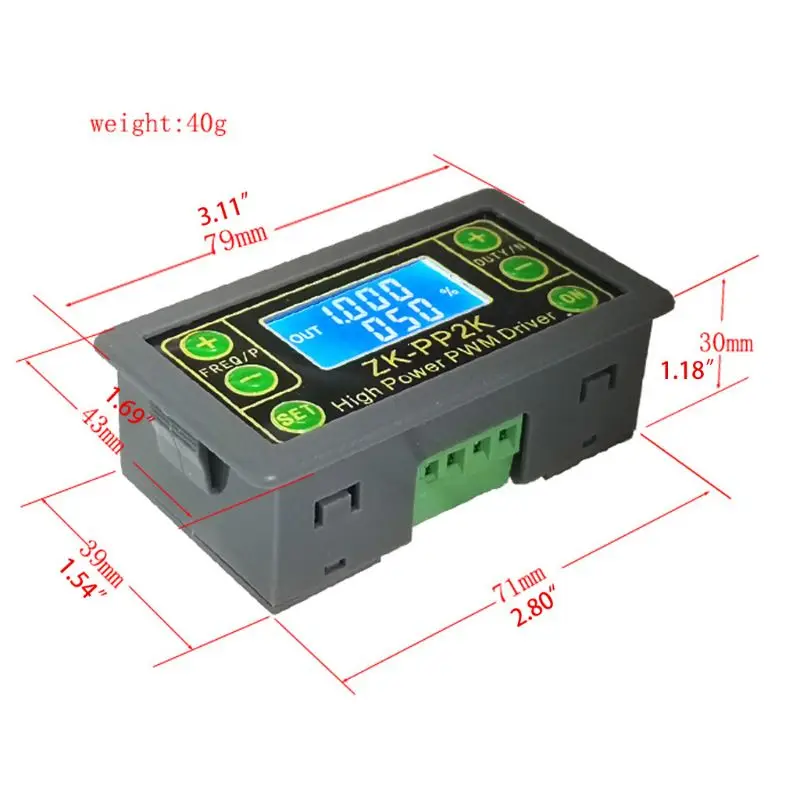

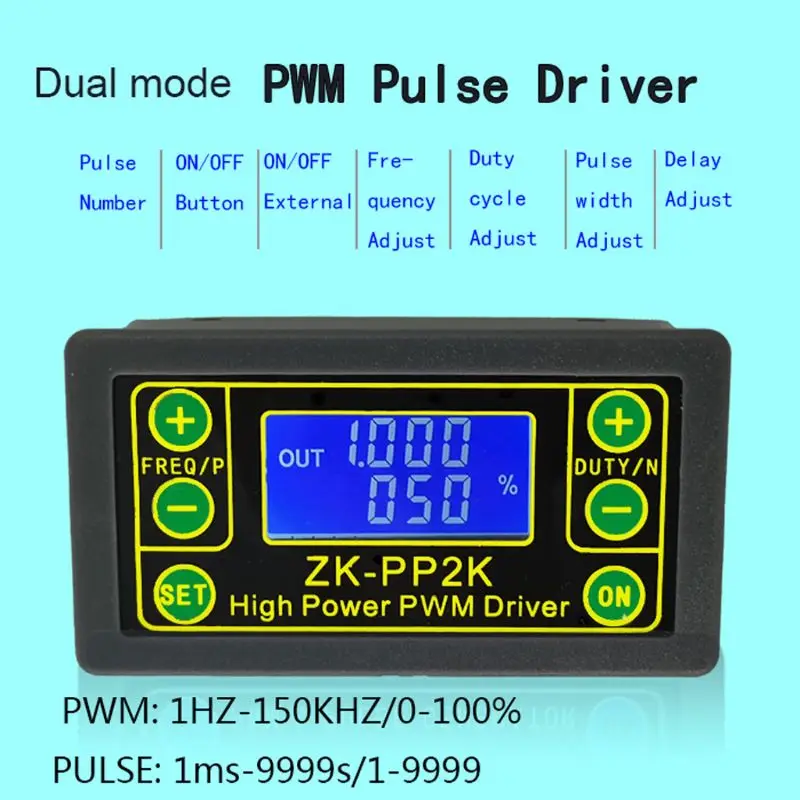

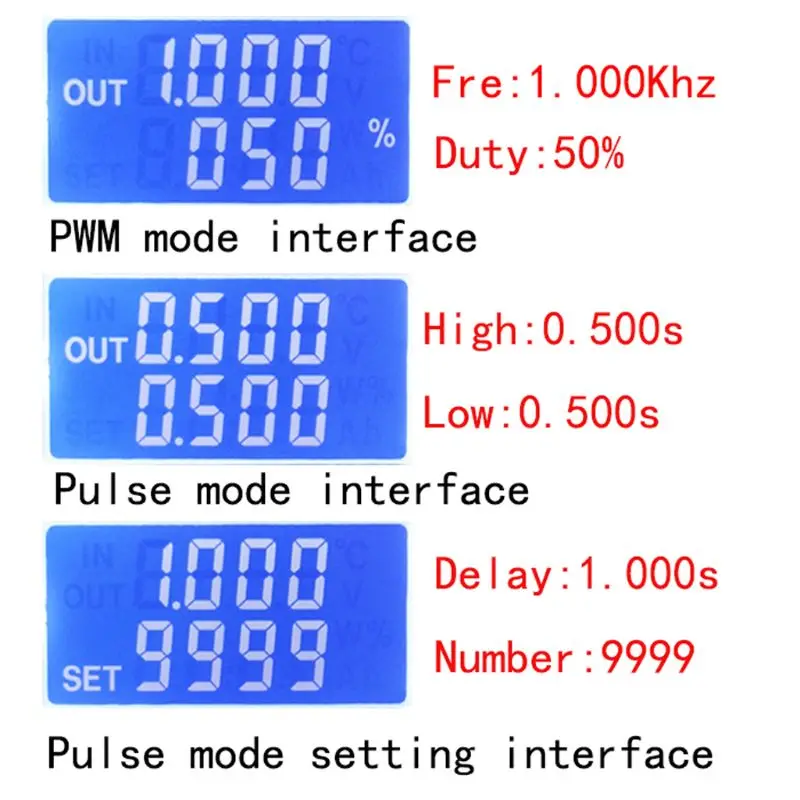

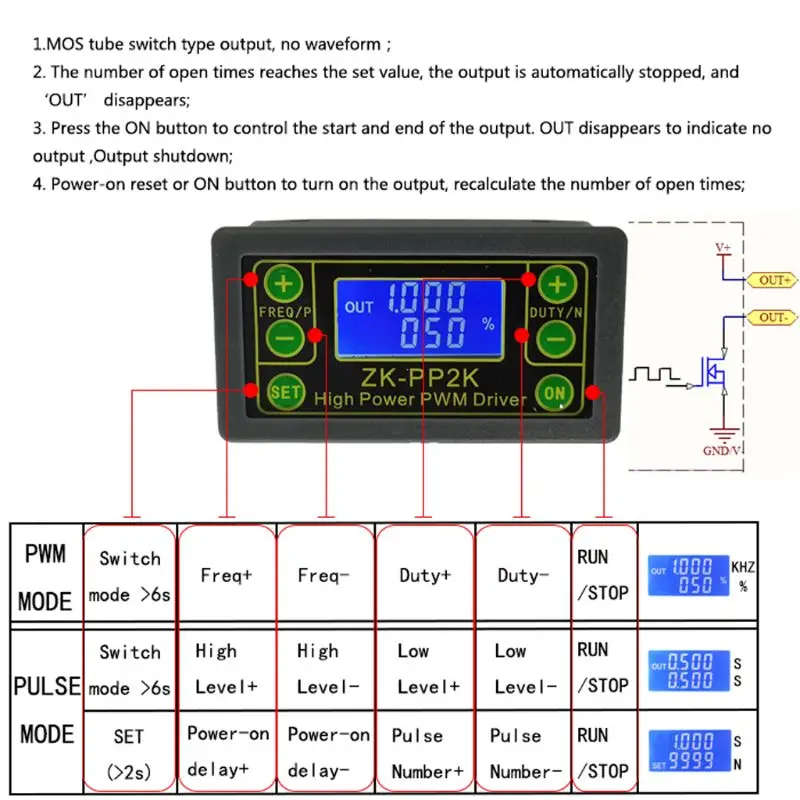

100% абсолютно новые и высококачественные характеристики: светодиодный привод, двигатель, соленоидное значение и другие нагрузки напрямую. Может использоваться для регулировки частоты и рабочего цикла, подходит для регулирования яркости светодиодный индикатор и скорости двигателя. Можно выбрать два режима: ШИМ: регулирующая частота (непрерывный) и рабочий цикл. Количество импульсов не может быть установлено в этом режиме, и пульс включается или выключается. Пульс: время ширины положительного импульса, время ширины отрицательного импульса, время задержки включения питания и количество импульсов регулируются. С кнопкой «старт и стоп» можно управлять выходом и остановкой сигнала. Широко используется в промышленном регулировании скорости двигателя постоянного тока, промышленном регулировании скорости конвейерной ленты, освещении и освещении, охлаждении питания компьютера, вентиляторах постоянного тока и т. д. Спецификация: Модель: ZK-PP2K Материал: ПВХ и стекловолокно Размер платы: app.79 x 43x30 мм/3,11x1,69x1,18 дюйма Рабочее напряжение: 3,3-30 в диапазон частот: 1 Гц-150 кГц, точность составляет около 2%. Контроль скорости двигателя обычно выбирает 20 кГц. Диапазон рабочего цикла: 0-100%, 1% шаг. Количество импульсов: 1-9999 или бесконечность (дисплей «----» означает бесконечность). Время задержки на выходе: 0,000 s-9999s, минимум может быть установлен 1 мс. Положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимум может быть установлен 1 мс. Выходная Грузоподъемность: менее 8А (MOS switch tube). Амплитуда выхода: амплитуда равна напряжению питания (выход + непосредственно подключен к модулю V +). Цвет: как на изображении Количество: 1 шт. описание модуля: инструкции по эксплуатации кнопки I: 1. MOS трубный переключатель типа выхода, без формы волны; 2. Количество раз открытия достигает установленного значения, выход автоматически останавливается, и «Out» исчезает; 3. Нажмите кнопку On для управления запуском и концом out put. Исчезает, что указывает на отсутствие выхода, выключение выхода; 4. Кнопка включения питания для включения выхода, перезагрузка количества раз открытия; Режим II PWM (дисплей имеет «%» для режима PWM) 1. Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set частота, DUTY + и DUTY-button set duty cycle; Короткое нажатие кнопки STOP для управления выходным сигналом или остановкой, стоп-выходом 0, экран отображает отметку «OUT», так как есть выход, В противном случае он останавливает выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. 2. Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%» исчезает, это импульсный режим. III импульсный режим (нет «%» на правой стороне дисплея-импульсный режим) 1. Линия над ЖК-экраном отображает время ширины положительного импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана отображает время отрицательной ширины импульса. Кнопки N + и N задают параметр. Нажмите кнопку стоп для управления выходом сигнала или остановки. Когда выход остановлен, выход 0. Экран отображает «OUT» для вывода, в противном случае он останавливает выход; Заводская положительная ширина импульса по умолчанию составляет 0,5 секунды, а отрицательная ширина импульса-0,5 секунды. 2. Импульсный номер и задержка настройки времени-в импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса и интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N + и N-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку SET 2 в секундах, она автоматически вернется к интерфейсу pulse, нажмите кнопку STOP, После задержки настройки времени, начните выдавать определенное количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если период не отправлен, нажмите кнопку стоп выключится. Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается. IV Примеры работы приложения 1. PWM выход 20 кГц, 60% Рабочий цикл: Выберите режим PWM, частота установлена до 20,00, и коэффициент обязанности установлен до 060%. 2. Выход включается в течение 0,6 секунд и выключается в течение 0,2 секунд. Бесконечная петля: Выберите режим импульса, ширина положительного импульса настроена на 0,600, ширина отрицательного импульса настроена на 0,200, время задержки установлено на 0,000, И количество импульсов установлено --- -. 3. Включите или нажмите кнопку Пуск, задержите 5 секунд, затем выход включается в течение 0,6 секунд, ВЫКЛ 0,2 секунды, бесконечный цикл: Выберите режим импульса, положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени установлена на 5,000, и количество импульсов установлено на --. 4. Включите питание или нажмите кнопку Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, ширина положительного импульса настроена на 0,010, отрицательная ширина импульса настроена на 0,010, задержка времени установлена на 5,000, а количество импульсов установлено на 0100. 5. Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите режим импульса, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается до 10,00 секунд, и число импульсов бесконечно. (----). Внимание: положительные и отрицательные полюсы не должны быть изменены, в противном случае это может сгореть. Примечание: возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1 контроллер скорости двигателя
