Регулируемый цифровой программируемый модуль питания постоянного тока DPH3205 0-160

Регулируемый цифровой программируемый модуль питания постоянного тока DPH3205 0-160

Описание:

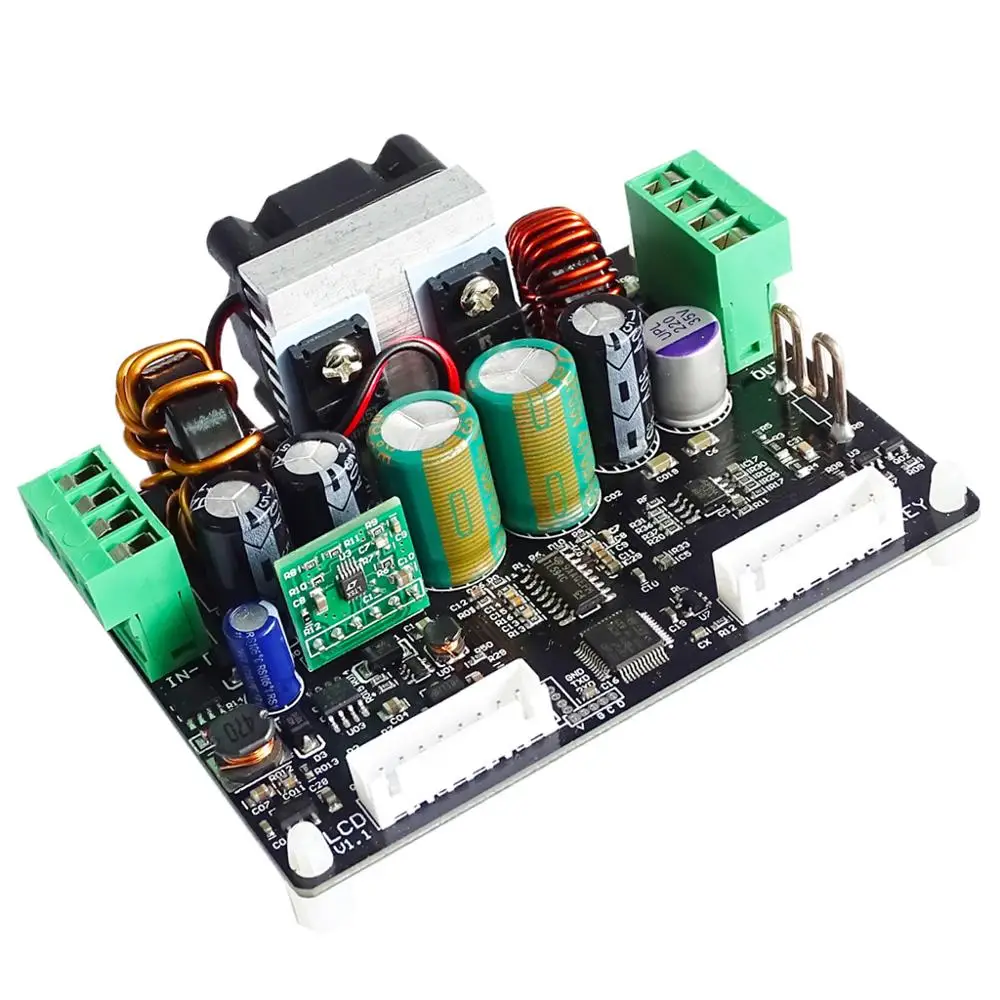

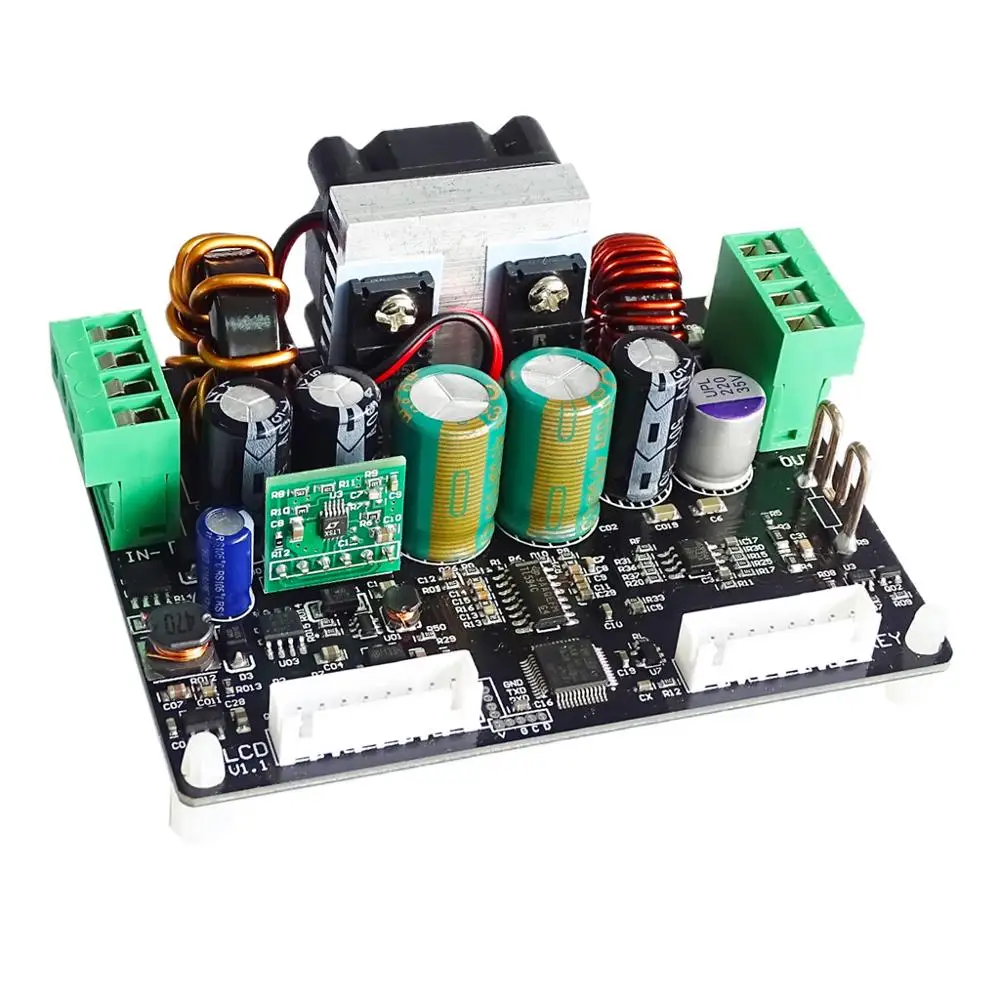

Модуль питания с цифровым управлением Buck-Boost поставляет коллекцию аналоговой интеграции и функций цифрового управления в одном. Его Регулируемый диапазон выходного напряжения 0-32,00 в, шаг 0,01 в. Его диапазон регулируемого выходного тока составляет 0-5,000a, шаг 0,001a. Этот модуль имеет функцию отключения питания и может хранить заданное значение 10 групп. А также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым блоком питания удобнее быстро извлекать требуемое напряжение или ток. LCD дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. На выходном состоянии напоминания области, вы можете увидеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, а текущие группы данных, которые используются. На интерфейсе настройки данных можно настроить значение перенапряжения, значение перегрузки по току, значение перегрузки по мощности, группу данных и яркость ЖК-дисплея. В этом модуле используется функция понижения напряжения; Когда входное напряжение ниже, равное или выше выходного напряжения, выходное напряжение остается стабильным и неизменным. Данная функция имеет широкий спектр применения.

Спецификация:

Диапазон входного напряжения: 6,00-40,00 в Диапазон выходного напряжения: 0V-32,00 V Выходной ток: 0-5.000A Диапазон выходной мощности: 0-160 Вт Размер дисплейного модуля: 79*43*41 (мм) (Д * Ш * В) Размер в открытом виде: 71 мм * 39 мм Размер силового модуля: 93*71*41 (мм) (Д * Ш * В) Длина соединительной линии: 200 мм Межосевое расстояние фиксированного отверстия: 86 мм, 64 мм Макс. Допустимый входной ток: 10А Пульсация на выходе: около 100 мвпп Программа выходного напряжения и разрешение обратного считывания: 0,01 в Программа выходного тока и разрешение обратного считывания: 0,001a Программа выходного напряжения и точность считывания: ± (0.5% + 1 цифра) Программа выходного тока и точность считывания: ± (0.5% + 3 знака) Температура среды применения: -10 ° c ~ 45 ° c

Посылка входит:

1 шт. программируемый модуль питания

Примечание:

1. Когда вы получите продукт в первый раз, пожалуйста, не прикасайтесь руками к компонентам, потому что статическое электричество человека может повредить некоторые микросхемы. 2. Если вы хотите обеспечить выходную мощность при полной нагрузке, необходимо убедиться, что входная мощность выше 18 в и 180 Вт; Обратите внимание на отвод тепла при полной нагрузке. 3. Соединение между дисплеем и силовой частью должно осуществляться в соответствии с соответствующими словами. В противном случае он не будет работать при неправильном подключении 4. Если вы используете преобразователь AC-DC или катушку трансформатора, добавьте выпрямитель (выпрямительный мост) и фильтр (более 4700 мкФ фильтрующий конденсатор). Если входной источник питания нестабилен, добавьте LC, L превышает 47 мкФ, C-более 2200 мкФ.
