Алюминиевая пластина 250 Вт высокомощный повышающий светодиодный драйвер

Алюминиевая пластина 250 Вт высокомощный повышающий светодиодный драйвер

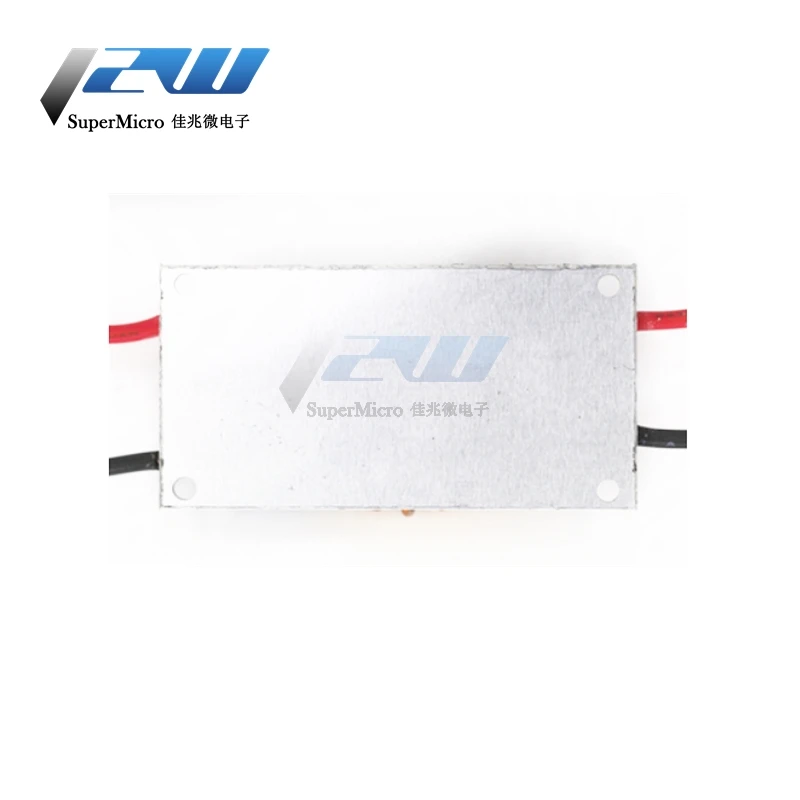

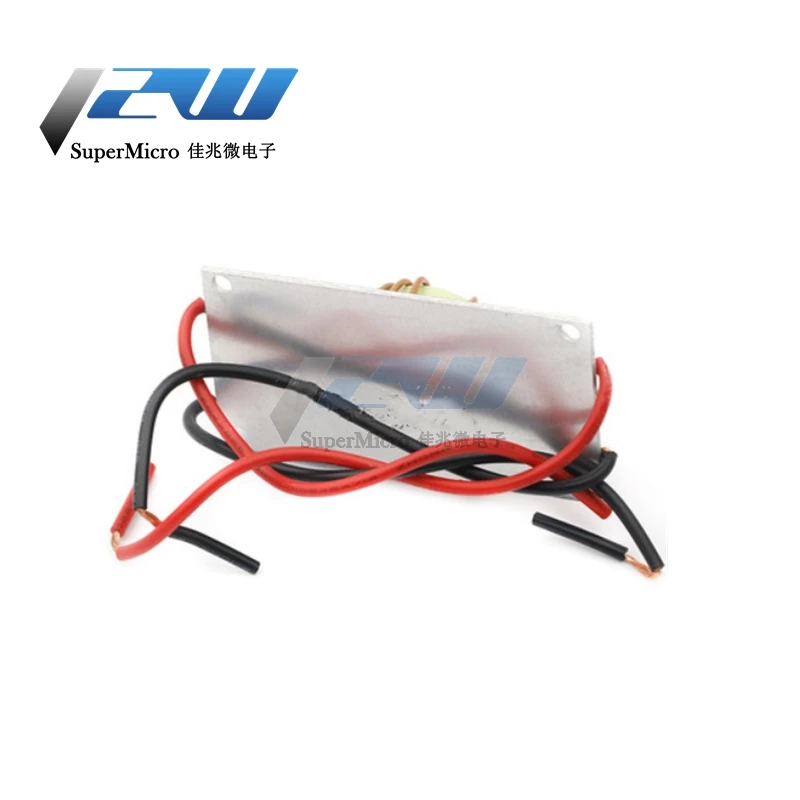

Источник питания принимает импортный чип управления питанием, с высокой надежностью, небольшим импульсным током, небольшим размером (длина 70 мм * ширина 36 мм * высота 13 мм), эффективность достигает 96%, И максимальная мощность 250 Вт. В то же время конструкция алюминиевой подложки проста в установке, а задняя часть платы может быть непосредственно прикреплена к металлической оболочке для рассеивания тепла. Уменьшают оборудование пространства.

(Стабилизация напряжения других полимеров обладают высокой Swarovski 10К, Управление током-4,7 K)

[Название модуля] 250 Вт модуль постоянного тока [Характер модуля]: неизолированный модуль boost (BOOST) 【Входное напряжение】: DC8.5V-48V [Входной ток]: 10А (макс.) более 8А, пожалуйста, усиливает тепловыделение [Статический рабочий ток]: 10 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, будет увеличиваться статический ток) [Выходное напряжение]: 10-50 в непрерывно регулируется 12-80 в фиксированный выход (для покупателей из партии) [Выходной ток]: 10 А макс., если более 6 А, пожалуйста, усиливайте тепловыделение (связанное с разницей давления на входе и выходе, чем больше разница в давлении, тем меньше выходной ток) [Диапазон постоянного тока]: 0,2-8A [Выходная мощность]: = входное напряжение * 10A, например: вход 12 В * 5A = 60 Вт, вход 24 в * 5A = 120 Вт, Вход 36 В * 5A = 180 Вт, вход 48 в * 5A = 240 Вт, Если вам нужно больше энергии, вы можете использовать два модуля параллельно. Например, если выход 10А, можно использовать два модуля параллельно. Просто настройте ток каждого модуля на 5A. [Рабочая температура]: -40 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока) 【Рабочая частота: 150 кГц [Эффективность преобразования]: до 96% (эффективность связана с входом, выходным напряжением, током и разницей в давлении) [Защита от перегрузки по току]: Да (когда вход превышает 13 а, выходное напряжение будет автоматически уменьшено с определенным диапазоном ошибок.) [Защита обратного подключения на входе]: Да (менее 5А, если вам нужен более ток обратного подключения, подключите диод в серии с входом) [Способ установки]: 4 отверстия для винтов 3 мм [Режим проводки]: выход проводки [Размер модуля]: длина 70 мм ширина 36 мм Высота 13 мм [Вес модуля]: 50 г

Метод регулировки выходного напряжения/тока:

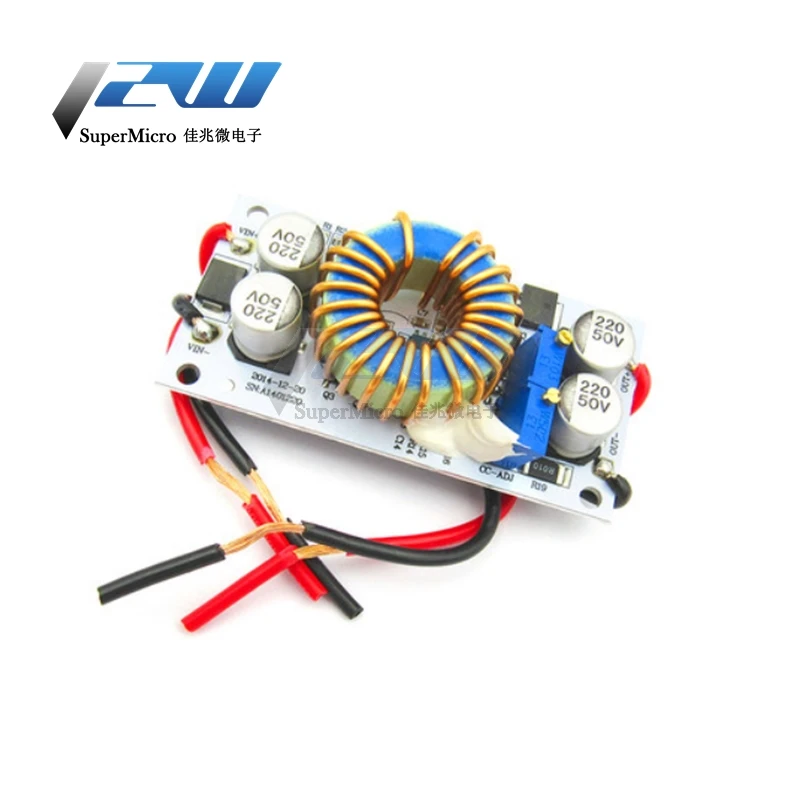

1. Настройте потенциометр RV1, в соответствии с вашим аккумулятором или светодиодный, установите выходное напряжение на нужное вам значение напряжения. Например, напряжение 10 светодиодный струн регулируется до 37 в. 2. Настройте потенциометр RV2 по часовой стрелке около 30 витков, установите выходной ток до минимального, Подключите светодиодный и настройте потенциометр RV2 к нужному току. Для зарядки аккумулятора, после разрядки аккумулятора, подключите к выходу и отрегулируйте RV2 до нужного вам тока. (При зарядке необходимо использовать разряженный Аккумулятор для его регулировки, так как аккумулятор имеет большую мощность. Более того, чем ниже ток зарядки.) Не регулируйте ток в режиме короткого замыкания. Схема модуля boost не может быть отрегулирована в режиме короткого замыкания.

Применение Область применения:

1. DIY Регулируемый источник питания, вход 12 В и выход регулируется от 12-50 В. 2. Для питания вашего электронного оборудования вы можете установить выходное значение в соответствии с напряжением вашей системы. 3. Как источник питания транспортного средства, он может поставить питание на ваш ноутбук, КПК или различные цифровые продукты. 4. DIY Мощный ноутбук мобильный источник питания: оснащен большой емкостью 12 В литиевый аккумулятор, так что ваши книги могут быть яркими, куда бы вы ни отправились. 5. Напряжение солнечной панели стабилизируется. 6. Зарядка батарей, литиевых батарей и т. Д.
