Обзор Совета по развитию

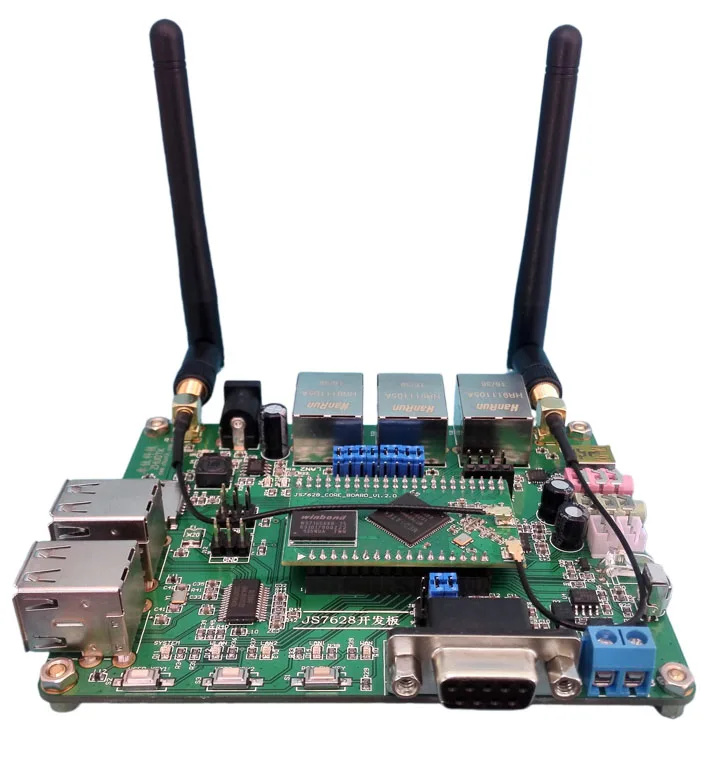

JS7628/JS7688/ZTK7628P макетная плата-это плата для оценки развития обучения, основанная на схеме чипа MTK MT7628NN(AN)/MT7688AN/MT7628DAN SOC, разработанной Hangzhou Zhuoti Technology Co., LTD. Система этой макетной платы использует исходный код openWRT (Linux) полностью открыт, плата имеет богатые функции и предоставляет встроенные обучающие материалы Linux, обучающие материалы OpenWRT, идеальный выбор для обучения встроенным Linux, OpenWRT, Интернету вещей, шлюзу «сделай сам» для умного дома, ранней оценки продукта на предприятии.

Чип представлен

MT7628/MT7688-это одночиповое решение нового поколения 802.11N Wi-Fi AP/ router system (SoC), выпущенное Mediatek в конце 2014 года. Новый SoC обеспечивает высокую скорость передачи данных для приложений передачи данных, голоса и видео в умных домах и использует гораздо меньше энергии, чем другие аналогичные устройства, в настоящее время на рынке. MT7628 и MT7620 имеют одинаковую скорость Wi-Fi 2T2R 300M и богатые интерфейсы, но он имеет более низкое энергопотребление и более низкую стоимость чипа, чем MT7620. Это Модернизированный продукт MT7620 (выпущен в 2012 году), который специально разработан для приложений Интернета вещей с тремя последовательными портами и выходом PWM.

Характеристики макетной платы

1) основная частота системы 580 МГц

2) 64 МБ/128 МБ/256 Мб DDR2 RAM

3) 8 Мб/16 Мб/32 МБ SPI nor flash

4) беспроводной протокол 802.11b /g/n,

5) три порта LAN/WAN Ethernet 100/10 Мбит/с поддержкой автоматического скручивания

6) 4-сторонний Стандартный высокоскоростной хост-интерфейс USB 2,0 (поддержка USB-диска, последовательного кабеля USB-USB, USB-камеры, мобильного жесткого диска USB, сетевой карты USB 3G/4G, мышь USB, клавиатура USB, беспроводная сетевая карта USB и множество других периферийных устройств USB)

7) 1-канальный последовательный порт TTL/RS232, 1-канальный последовательный порт TTL/485 и 1-канальный последовательный мини-порт отладки USB

8) 5 настраиваемых светодиодных индикаторов обычной сети/системы, 4-канальные светодиодные лампы PWM светодиодный можно достичь светодиодный светодиодного затемнения)

9) четыре Настраиваемые Функциональные клавиши

10) Один интерфейс карты Micro SD /TF (подключена карта micro SD /TF для массового хранения)

11) встроенный чип звуковой карты WM8960, Поддерживает 1-канальный стерео аудиовыход (способен воспроизводить 24-битную высококачественную Hi-Fi музыку), 1-канальный интерфейс аудиовхода, И выход 2 динамиков 1 Вт

12) 1 канальный инфракрасный прием, 1 канал инфракрасного излучения

13) 15-канальные функциональные мультиплексирующие порты GPIO (всего на основной плате есть 30 ~ 40 портов GPIO)

14) вход питания постоянного тока 5 В (поддерживает источник питания от обычной зарядной колодки или зарядной USB-головки), выход контакта 2,54 мм 5 В и 3,3 В

15) Статическое потребление энергии всей машины составляет всего 1 Вт, а теплотворная способность чипа очень низкая

16) Поддержка маршрутизации, AP, реле, моста и других режимов

17) в системе используется операционная система OpenWRT с открытым исходным кодом на базе Linux, которая используется для шлюз для умного дома, IP-камера, VOIP, самолеты для удаленной съемки, Система удаленного мониторинга, портативный 4G Роутер, аудио домофон, простой веб-сетевой сервер, простой FTP сервер, удаленное скачивание, удаленное видение автомобиля и многие другие продвинутые приложения

Различия трех моделей этой детской доски:

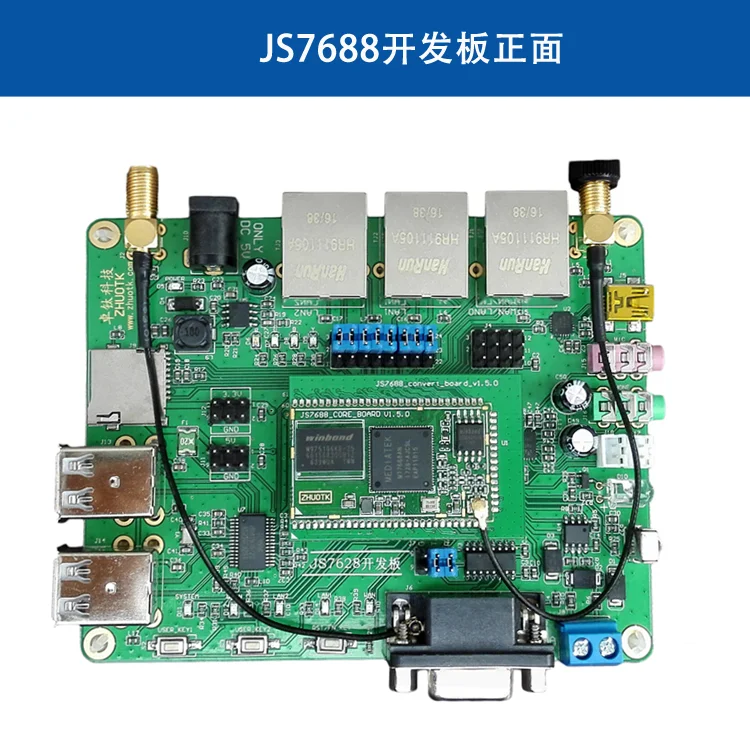

Плата JS7688 использует чип MT7688AN, Wi-Fi 150 МБ.

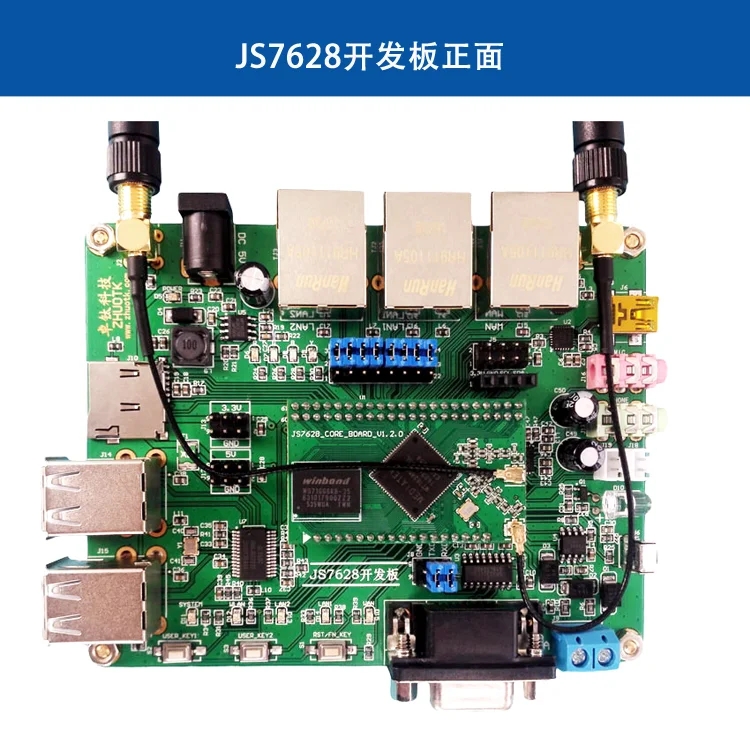

Плата JS7628 использует чип MT7628NN/AN, что обеспечивает скорость Wi-Fi 300 МБ и лучший сигнал.

Плата ZTK7628P использует чип MT7628DAN со встроенной ОЗУ 64 МБ. Он имеет Wi-Fi 300 м, более высокую скорость wi-fi и лучший сигнал.

Другая производительность трех чипов точно такая же, контакт чипа, программное обеспечение полностью совместимо.

Аппаратные ресурсы макетной платы

На рисунке ниже указаны Аппаратные ресурсы для платы разработки

Поддержка undead Uboot, с помощью веб-страниц, чтобы легко обновить прошивка данных openWRt Uboot EEPROM

«Undead Uboot» + плата SPI Flash, внешний интерфейс сгорания, макетная плата для создания настоящей кисти undead

Openwrt -- хаос спокойнее 15.05.1 макетная плата запускает последнюю стабильную версию OpenWRt -- хаос спокойнее 15.05.1. Ниже приведен снимок экрана китайского интерфейса конфигурации системы

\

Данные платы разработки, включая схематическую схему задней панели, схему упаковки контактов основной платы, руководство по OpenWRT и связанный с ним пример исходного кода, исходный код OpenWRT, изображение UBOOT, инструкции по развитию и другую богатую информацию. После похвалы покупателя, вы также можете получить mediatek SDK от клиентской службы бесплатно, SDK содержит схематическую схему публичной платы MT7628, печатную плату MTK, версию Mediatek OpenWRT, исходный код MTK public board Uboot (можно запускать на плате разработки) и другую информацию! Ниже приведен вспомогательный информационный список Совета по развитию, в вспомогательной информации технология zhuoti в дополнение к предоставлению идеальной информации о доске разработки, но также предоставляет вашим покупателям дополнительную коллекцию обучающих материалов.

Ниже приведены скриншоты каталога макетной платы JS7628 и руководство пользователя по макетной плате OpenWRT и JS7628
