Испытательный джиг PCB зажим приспособление зонд загрузки программа запись 2 54 мм 0

Испытательный джиг PCB зажим приспособление зонд загрузки программа запись 2 54 мм 0

Примечание:

По этой ссылке тестовая арматура имеет двойной ряд, провод 30 см.

Пожалуйста, проверьте ссылку ниже, если вам нужна одна строка:/item/4000152341807.html?spm=a2g0o.detail.1000023.5.12a563b47wflXE

Если вам нужен другой вариант, пожалуйста, оставьте мне сообщение.

(Ниже указаны особенности)

Номер ряда: 3P/4P/5P/6P/7P/8P/9P/10P

Номер строки: Однорядный/двухрядный

Пространство между: 2,54/2,0/1,27/1,5

Длина кабеля: беспроводной/30 см/50 см

Название продукта: испытательный прибор

Модель продукта: T02

Открытие зажима 4 миллиметра или около того, применимо только к clampsPCBSheet или аналогичной толщины продуктов, нет более высокого устройства рядом с положительной и отрицательной стороной тестовой точки., чтобы избежать блокировки зажима.

Красный, прозрачный товар отсутствует на складе.

2,54 2,0 1,27 это расстояние между зондами., расстояние относится к центру расстояния между двумя соседними зондами.

Если у вас нет исходного файла PCB и вы не знаете расстояние между тестовыми точками, вам нужно измерить вручную.

Рекомендуется следующий метод: этот метод применяется только к испытательным точкам, где линии равномерно распределены.

Пример: как показано на рисунке ниже, если есть 6 тестовых точек, Пожалуйста, измерьте расстояние S от первой точки до шестой точки.

На рисунке ниже s-12.7 мм, затем рассчитать расстояние P = S/(n-1)= 2,54 мм.

Предложенный дизайн тестовых точек 2,54 2,0 1,27 Пинхол, отверстия легче найти.

Однорядный зажим на глубине 12 миллиметров, тестовая точка является самой дальней от края доски. 12 миллиметров.

Двухрядный зажим на глубине 16 миллиметров, тестовая точка является самой дальней от края доски. 16 миллиметров.

Некоторые покупатели хотят сварить свои собственные зонды, пожалуйста, обратите внимание на следующие пункты: уведомления для сварочного зонда: 1. Высокая температура зонда во время сварки, он будет сжигать акриловый кронштейн, предлагаем padPCBplate + визитку, визитку рядом с акриловым поддоном. 2. Если быть боковой точкой тестирования является отверстие, это Рекомендуется прижимать зажим к боковой стороне, чтобы ждать. PCBWelding после пластины, это помогает найти зонд.. 3. Перед сваркой следует обратить внимание на регулировку направления иглы и трубки.. 4. Если это двухрядный зажим, сначала Установите только внутренний зонд, сварите и установите снаружи Зонд.

Зонд можно вытянуть из рукава иглы.

Характеристики проводки по умолчанию одинаковы на обоих концах, на следующем рисунке

На следующем рисунке показана проводка с интервалом 2,54

На следующем рисунке показана проводка с интервалом 2,0

На следующем рисунке показана проводка с 1,27 интервалом

В нашем магазине есть еще один.Различные спецификацииАдаптер, характеристики проводки можно отметить, пример: проводка is2.54sprotation1.25 интервал.

Коллоидная оболочка по умолчанию ligand, может быть подготовлена с резиновой shell1POf.

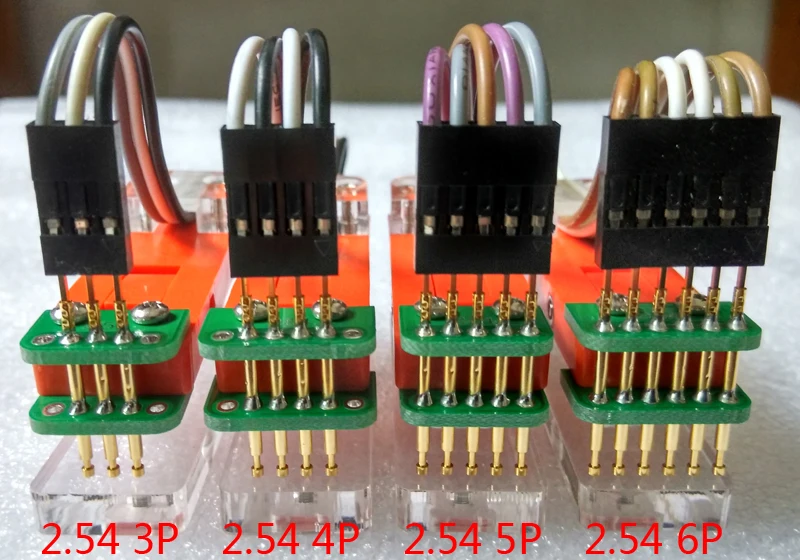

Следующие are2.54Single row

Следующий are2.0Single row

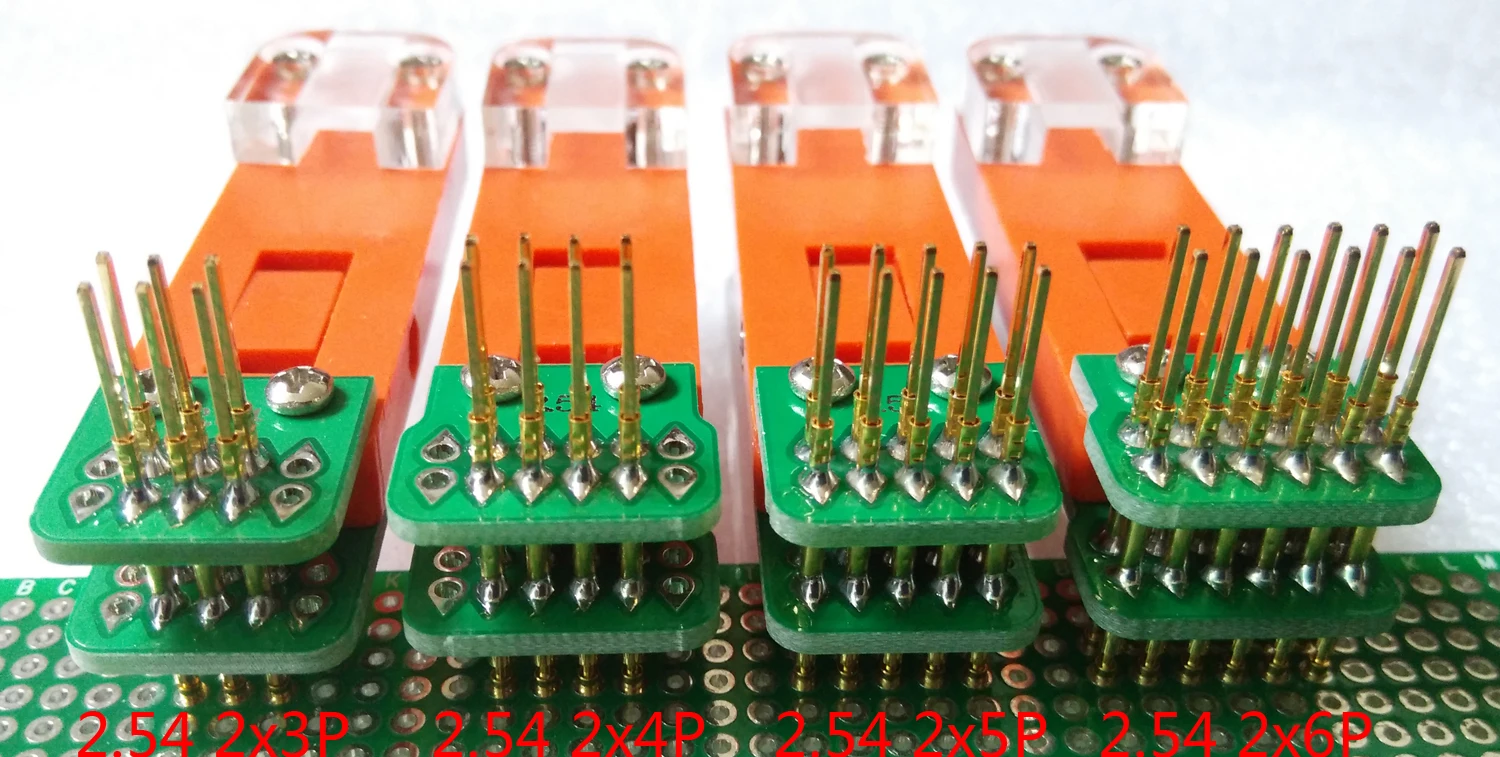

Следующий are2.54Double row

Следующие are1.27 однорядные

Ниже приводится способ упаковки.
