Поперечный роликовый подшипник для проигрывателя RU124 перекрестный

Поперечный роликовый подшипник для проигрывателя RU124 перекрестный

Скрещенный роликовый подшипник

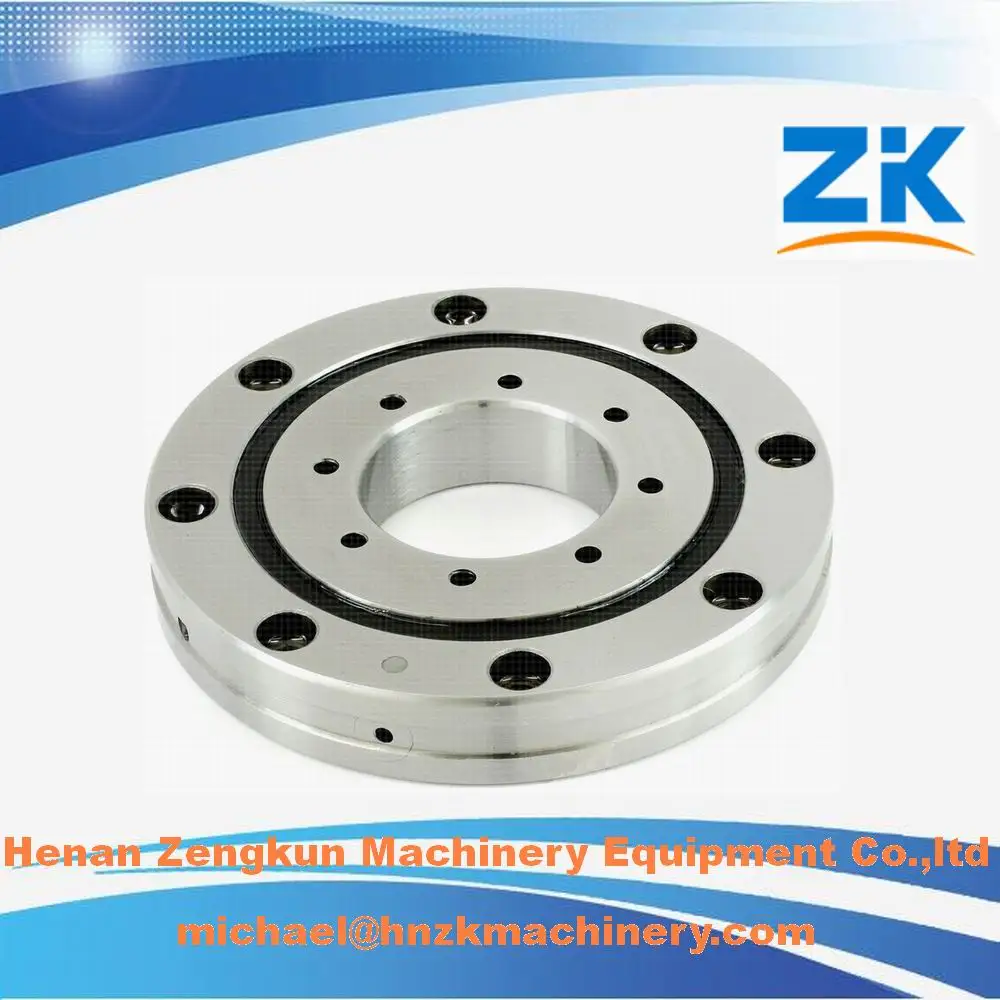

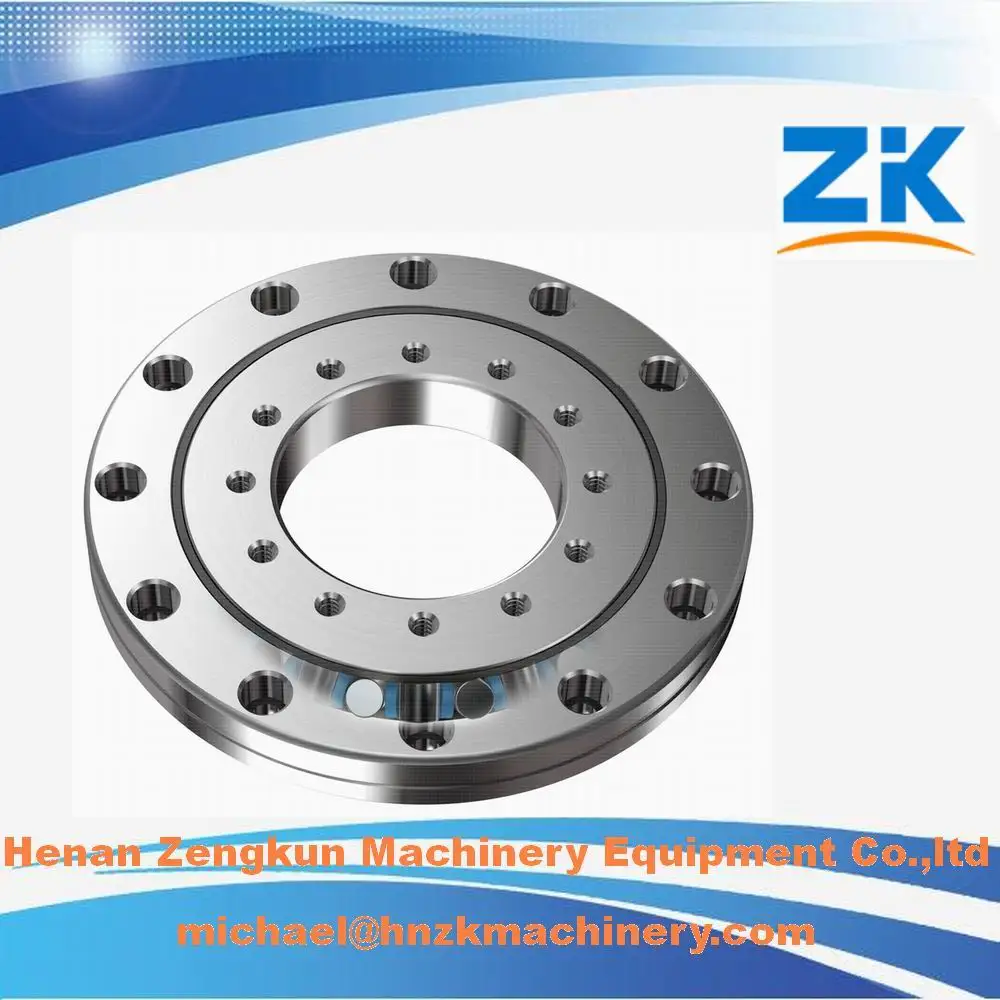

RU124X перекрестный роликовый подшипник Модель: RU124X/эквивалент CRBF8022ATUU Внутреннее кольцо (d): 80 мм Внешнее кольцо (D): 165 мм Ширина (B): 22 мм Вес: 2,6 кг Структура: скрещенный роликовый подшипник, с монтажными отверстиями на внутреннем и внешнем кольце. Монтажное отверстие внутреннего кольца: PCD1: 97 мм (от 10 до M5) Монтажное отверстие внешнего кольца: PCD2: 148 мм (10-5.5 5,5 Просверленный, Counter 9,5 Глубина отверстия счетчика 5,4) Материалы: подшипниковая сталь (GCr15/52100/SUJ2) Точность: P5 (P4 доступен по запросу) Тип смазки: Смазка Отверстие для смазки: Да Направление нагрузки: осевой, радиальный и Наклонный момент. Zengkun особенности RU124 ,CRBF8022 скрещенный роликовый подшипник 1. Возьмите комбинированные нагрузки Так как Цилиндрические ролики скрещенных роликовых подшипников расположены поперечно, друг с другом перпендикулярно прилегающему, и отделены разделительным фиксатором. RU124 ,CRBF8022 поперечный роликовый подшипник может поддерживать комбинированные нагрузки от радиальных и осевых одновременно. 2. Высокая точность вращения Скрещенные роликовые подшипники могут достигать высокой точности вращения и точности позиционирования, регулируя зазор для обеспечения предварительной нагрузки. 3. Легкая установка Есть монтажные отверстия на внутреннем и внешнем кольце RU124 ,CRBF8022 скрещенных роликовых подшипников, поэтому он может быть установлен на оборудовании непосредственно без фиксирующей пластины или корпуса.

Zengkun скрещенный роликовый подшипник

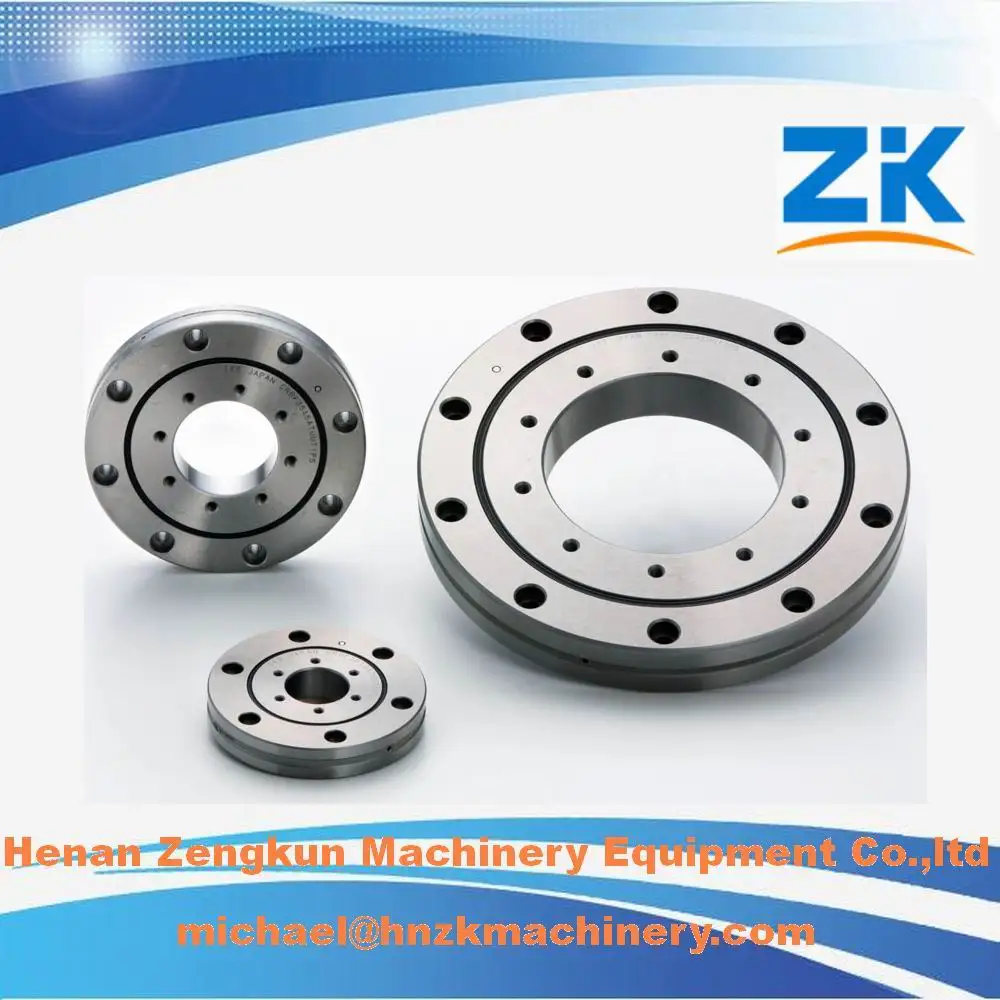

Скрещенные роликовые подшипники Скрещенные роликовые подшипники Цилиндрические ролики скрещенных роликовых подшипников расположены на 90 ° интервалов на raceway. Ролики оснащены прокладками или прокладками для предотвращения трения между роликами, вызванного наклонением роликов. Блокировка происходит; Скрещенные роликовые подшипники могут выдерживать нагрузки со всех сторон (например, осевые, радиальные или переворачивающиеся нагрузки) одновременно. Ролик находится в линии, контактирующей с поверхностью raceway, поэтому подшипник с меньшей вероятностью деформируется эластично под нагрузкой. Конструкция цилиндрических подшипников Zengkun Структура скрещенного цилиндрического роликового подшипника разделена на три типа наружного кольца, внутреннего кольца сплит-типа и внутреннего и внешнего кольца интегрированного типа. Подвижные элементы-короткие цилиндрические ролики, расположенные на 90 ° друг к другу в v-образной форме. Ролики разделены разделителем. Эта конструкция позволяет одному подшипнику выдерживать осевые нагрузки, радиальные нагрузки и моменты опрокидывания. В то же время подшипники имеют высокую жесткость, высокую точность вращения и высокую несущую способность, поэтому они подходят для вращающихся соединений промышленных роботов, вращающихся столов обрабатывающих центров, точных вращающихся столов, медицинские машины, измерительные приборы и т. Д. Потому что ролики расположены в кресте, только один набор скрещенных роликовых воротников может нести нагрузку во всех направлениях. По сравнению с традиционной моделью, жесткость увеличивается в 3-4 раза. Благодаря своей специальной конструкции, он обычно используется в качестве шарнирного подшипника в промышленных роботах. RU серия скрещенных роликовых подшипников Ру перекрестный роликовый подшипник RU тип (Интегральный тип внешнего кольца и внутреннего кольца), потому что внешнее кольцо и внутреннее кольцо имеют монтажные отверстия, нет необходимости фиксировать фланец и опорное сиденье во время установки. Кроме того, поскольку внешнее кольцо и внутреннее кольцо являются интегральными конструкциями, установка почти не влияет на производительность, поэтому она может получить стабильную точность вращения и крутящий момент, И может использоваться в ситуациях, когда внешнее кольцо и внутреннее кольцо вращаются. Этот тип подшипника широко используется в промышленных роботах, рабочих машинах и медицинских службах и т. Д., где высокая жесткость, герметичность и высокая скорость все еще могут обеспечить точность. RU характеристики скрещенных роликовых подшипников: 1. Отличная точность вращения. Серия RU Скрещенные роликовые подшипники сделаны Henan Zengkun Machinery Equipment Co.,Ltd может обеспечить отрицательные типы зазора, точность классов P5 / P4 / P2. 2. Упрощенная установка. RU роликовые подшипники имеют монтажные отверстия на внутреннем и внешнем кольцах. Для установки не требуется фланец или опора. Кроме того, поскольку внешнее кольцо и внутреннее кольцо являются интегральными конструкциями, установка почти не влияет на производительность, поэтому она может получить стабильную точность вращения и крутящий момент, И может использоваться в ситуациях, когда внешнее кольцо и внутреннее кольцо вращаются. 3. Выдерживает большие осевые и радиальные нагрузки. Поскольку ролики расположены перпендикулярно друг к другу на проходе по Распорке, они находятся в линии, контактируя с raceway, не точка контакта с шариковым подшипником поворотного стола. 4, значительно экономит место установки. 5. Уменьшите длину вала и стоимость обработки. Тепловое расширение вызывает ограниченные изменения геометрических размеров. 6. Использование нейлоновой прокладки PA66, низкий момент инерции, низкий пусковой момент, легко управлять угловым делением. 7. Оптимизированная сила предварительного затягивания, высокая жесткость, высокая точность работы направляющего ролика
