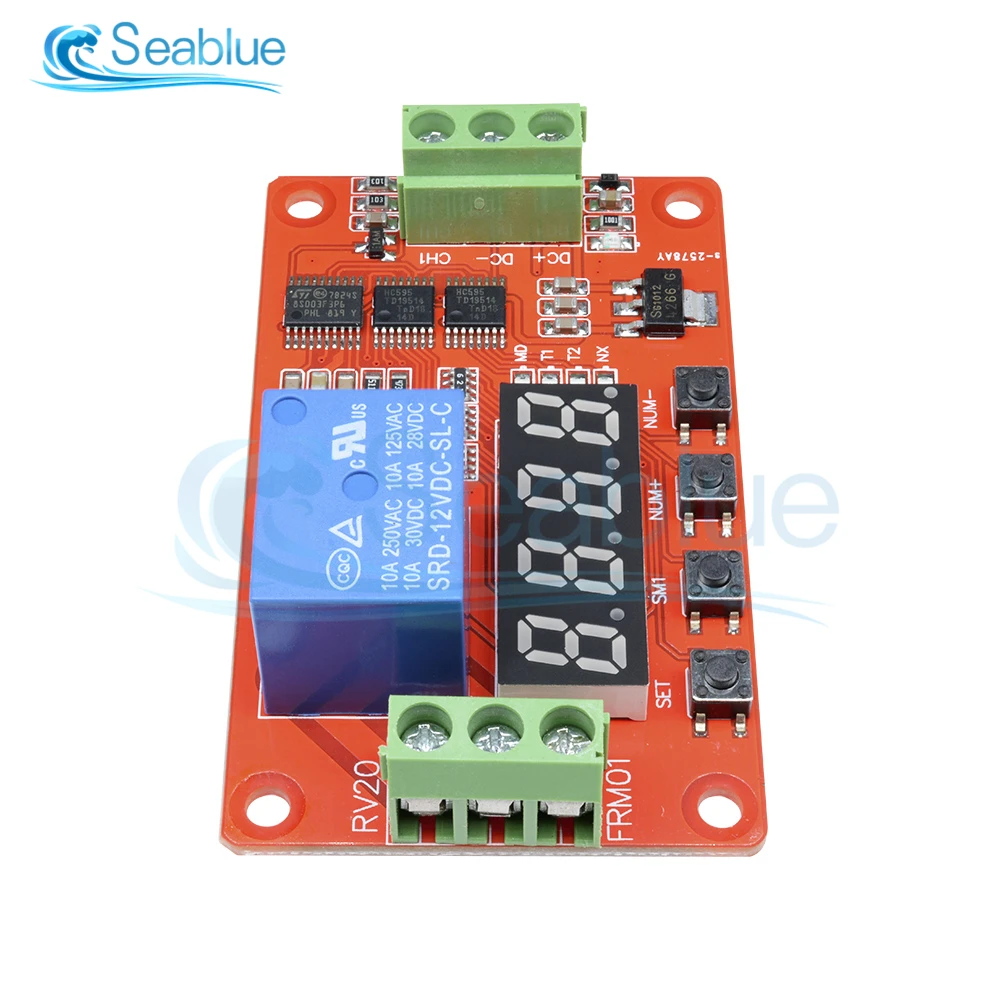

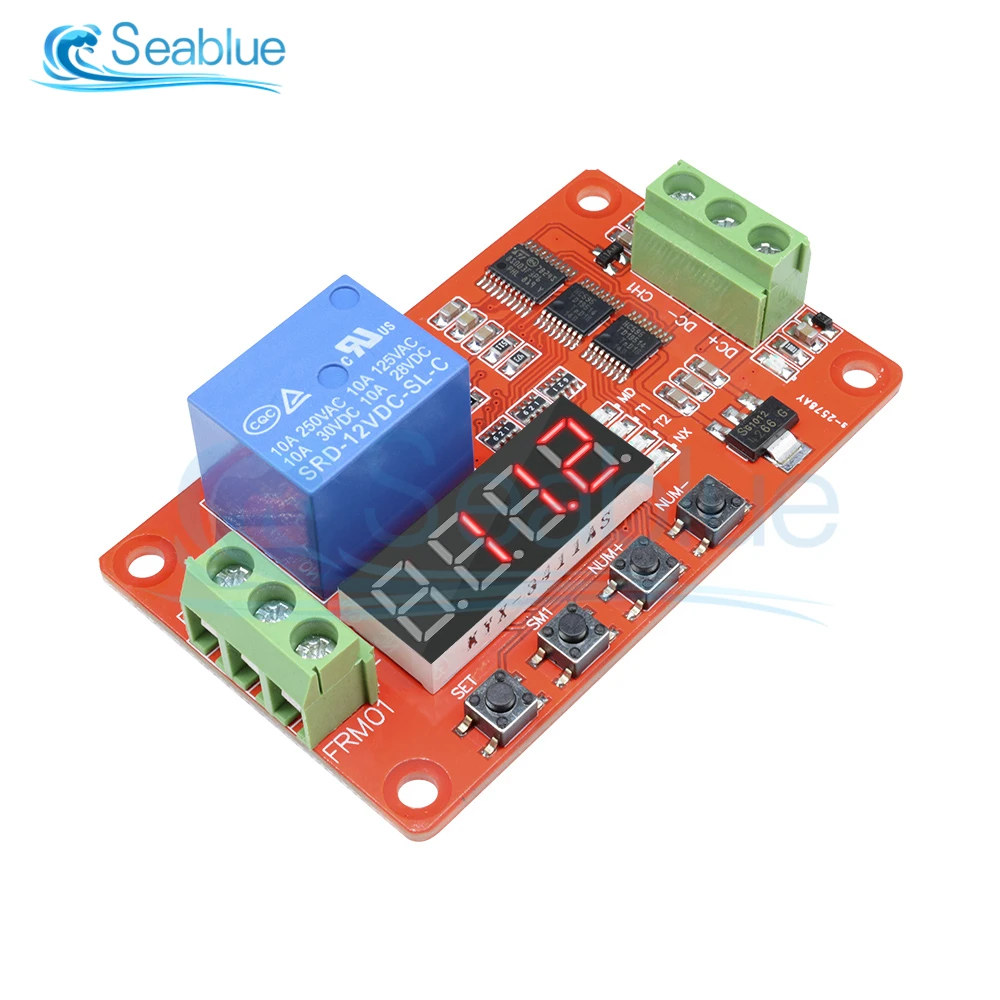

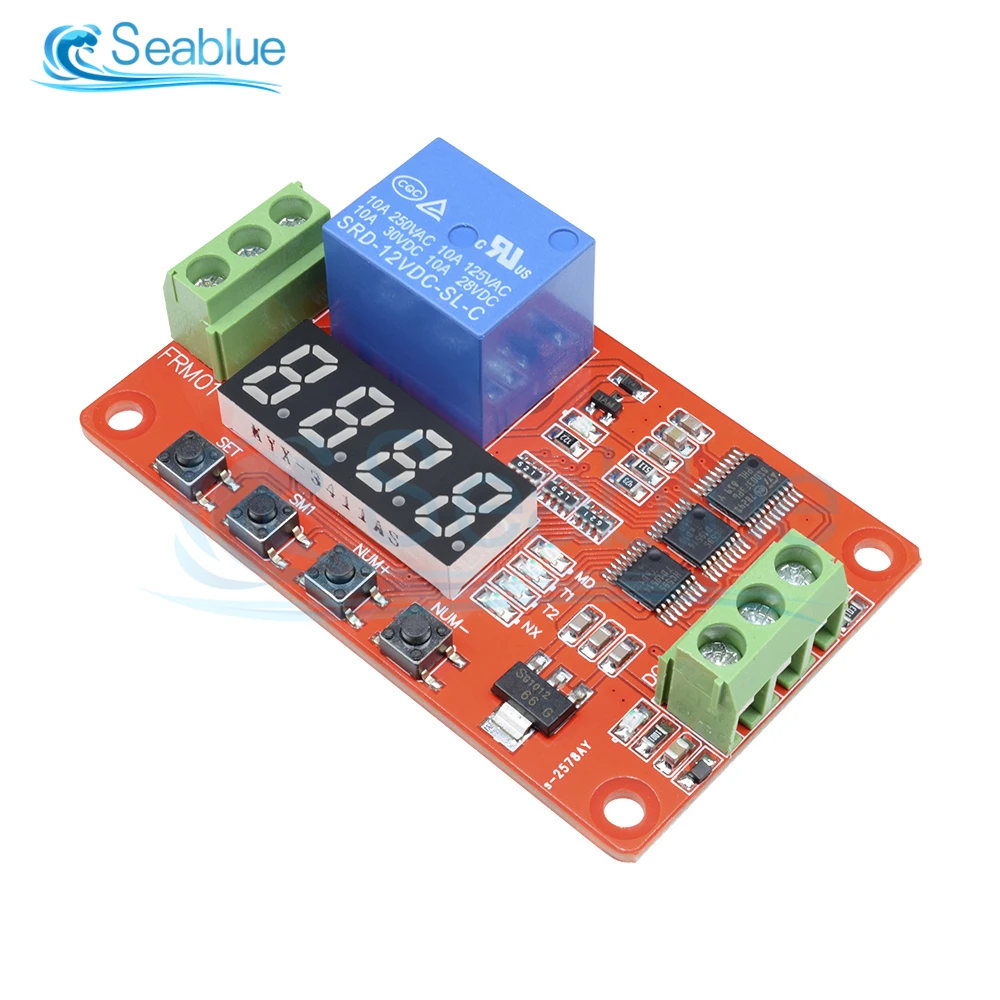

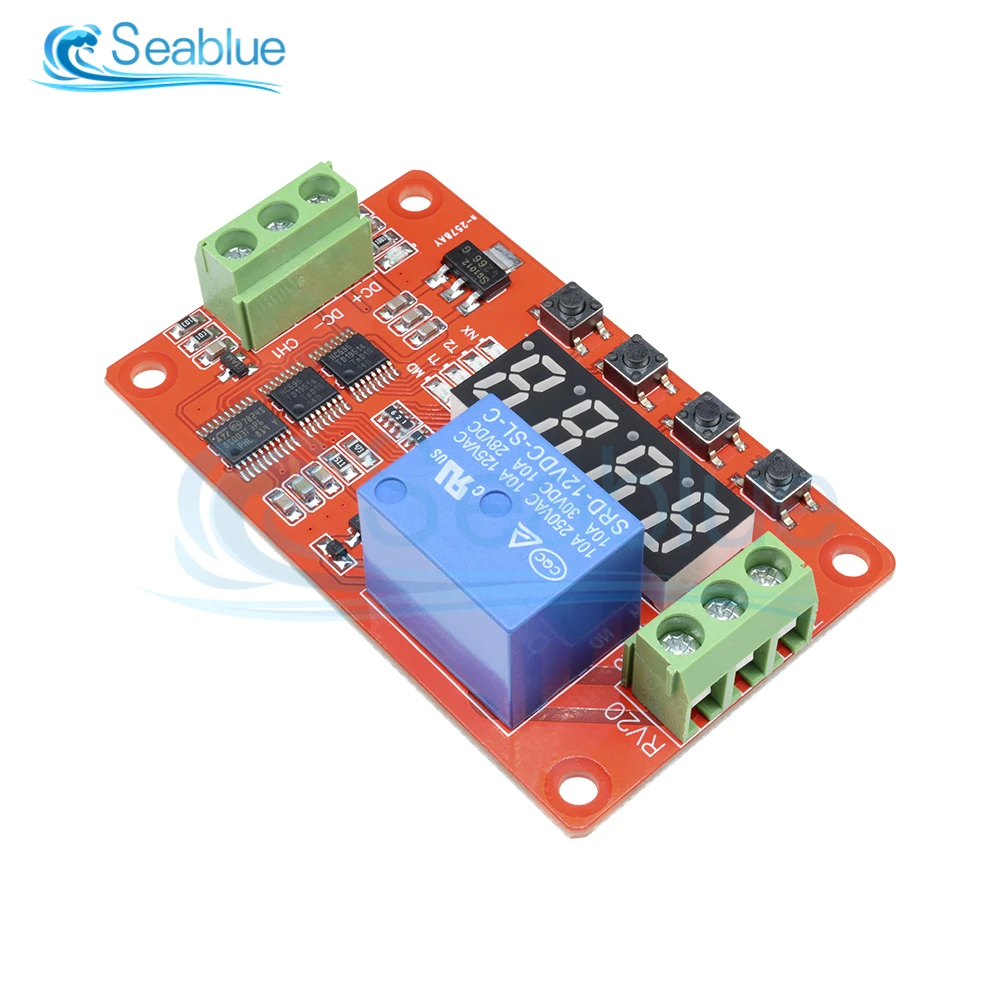

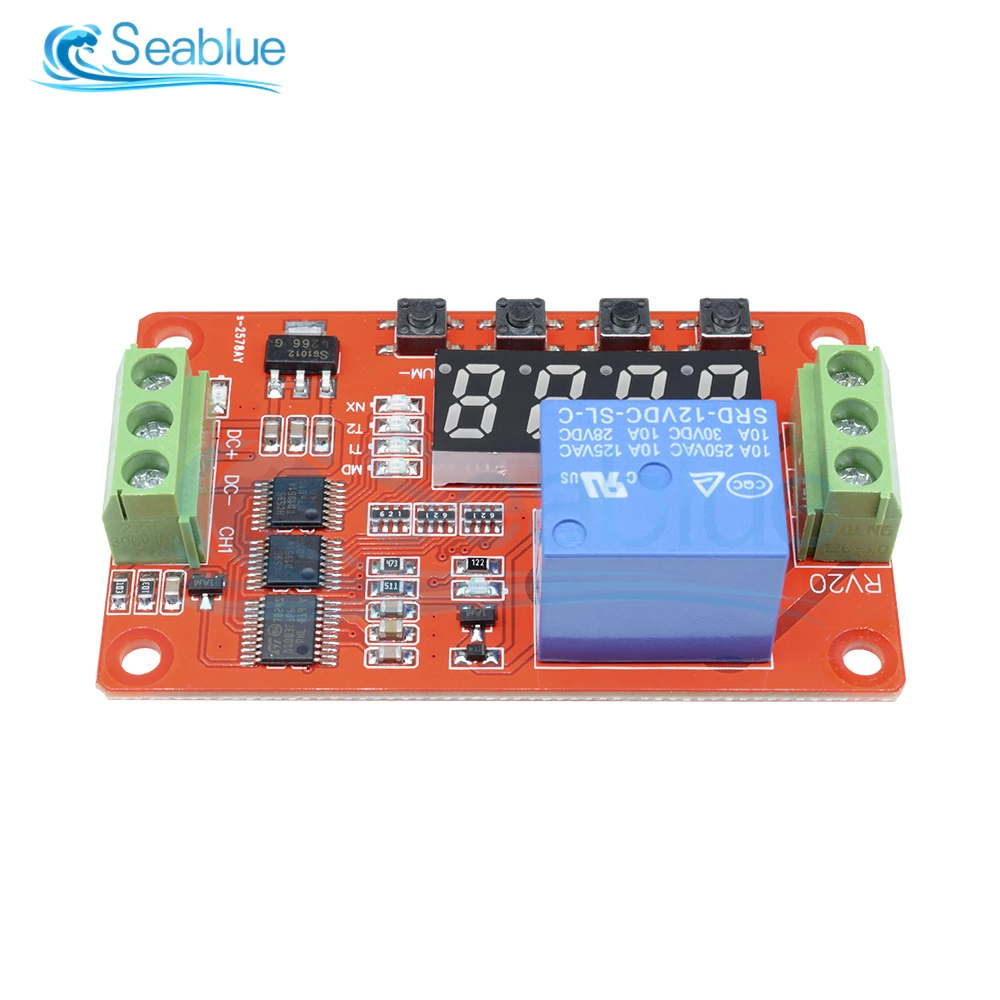

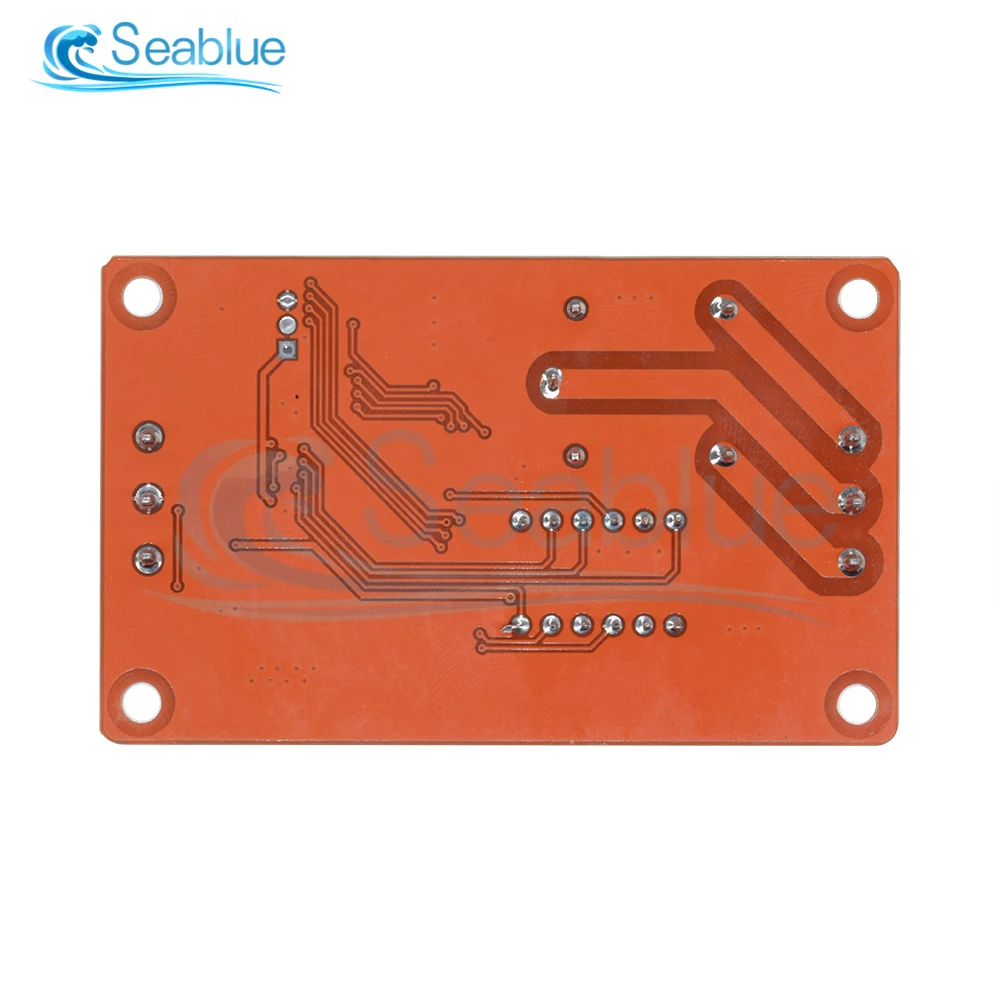

DC 5В/12В/24В многофункциональные мусоровозы с автоматической блокировки реле ПЛК

DC 5В/12В/24В многофункциональные мусоровозы с автоматической блокировки реле ПЛК

Особенности:
1. Совершенно новое обновление до версии 2,0, функция модуля была увеличена с предыдущих 8 до 18 для удовлетворения большего количества требований приложения;
2. Увеличьте функцию анти-обратного подключения источника питания, которая не повредит модуль из-за неправильного источника питания;
3. Используя высококачественный высоковольтный блок питания для замены предыдущего дискретного источника питания, система является более стабильной и надежной;
4. Добавить 0,1 секунды функции синхронизации, Точность синхронизации обновляется с 0,1 секунды до 0,01 секунды;
5. Увеличьте автоматическую функцию энергосбережения, пользователи могут установить самостоятельно.

Функция одного модуля
Пользователь может выбрать одну из следующих 18 функций через кнопку и дисплей, а также установить и сохранить параметры функции или просмотреть текущие параметры функции. Настройка параметров времени может быть скорректирована как минимум на 0,1 секунды, а точность лучше, чем на 0,01 секунды. Инструкции по эксплуатации можно получить у продавца.

Напоминание: функция 1-8 запустится автоматически при включении, а функция 9-18 требует высокоуровневого импульсного сигнала (длительность работы на высоком уровне не менее 20 мс, то же самое ниже) для запуска.

Функция 1:
Синхронизация: после включения питания задержка pull-in реле времени T1, T1 регулируется от 0,1 секунды до 270 часов, дает высокоуровневый импульсный сигнал к интерфейсу CH1, повторите функцию более одного раза;

Функция 2:
Выключение времени: когда питание включено, реле закрыто, реле времени задержки T1 выключено, T1 регулируется от 0,1 секунды до 270 часов, высокоуровневый импульсный сигнал отдается интерфейсу CH1, и функция повторяется более одного раза;

Функция 3:
Время вытягивания, а затем отключения: после включения, реле не вытягивается сначала, реле тянет после задержки времени прибытия T1; реле отключается после поступления времени pull-in T2, время задержки T1 и T2 между 0,1 секунды и 270 часов регулируется, Придайте высокоуровневый импульсный сигнал интерфейсу CH1 и повторите функцию более одного раза;

Функция 4:
Отключение по времени, а затем вытягивание: после включения реле немедленно закрывается, и реле отключено после задержки времени прибытия T1; реле закрыто после того, как время отключения T2 прибывает, и время задержки T1 и T2 от 0,1 до 270 часов регулируется, Придайте высокоуровневый импульсный сигнал интерфейсу CH1 и повторите функцию более одного раза;

Функция 5:
Режим бесконечного цикла синхронизации 1: после включения реле не будет закрыто первым, и реле будет закрыто после задержки, когда T1 достигнет; реле будет отключено после того, как время pull-in T2 достигнет, а затем повторите вышеуказанное состояние, Время задержки T1 и T2 0,1 регулируется от секунды до 270 часов, дает высокоуровневый импульсный сигнал к интерфейсу CH1 для перезапуска вышеуказанных функций;

Функция 6:
Режим бесконечного цикла синхронизации 2: после включения, реле будет включено немедленно, и реле будет выключено после задержки времени достижения T1; реле будет включено после того, как время выключения T2 будет достигнуто, а затем повторите вышеуказанное состояние, Время задержки T1 и T2 в течение 0,1 секунды-регулируется между 270 часами, высокоуровневый импульсный сигнал к интерфейсу CH1 может перезапустить вышеуказанные функции;

Функция 7:
Ограниченный режим синхронизации 1: на основе функции 5 добавлена функция номера цикла. В это время, T1 и T2 можно отрегулировать между 0,1 секунды и 9999 секунды, а номер цикла NX можно отрегулировать в 1-9999 раза, К интерфейсу CH1 высокоуровневый импульсный сигнал может перезапустить вышеуказанные функции;

Функция 8:
Ограниченный режим синхронизации цикла 2: на основе функции 6, увеличение количества циклов функции, в это время T1 и T2 можно отрегулировать от 0,1 секунды до 9999 секунд, количество циклов NX может быть изменено в 1-9999 раз, К интерфейсу CH1 высокоуровневый импульсный сигнал может перезапустить вышеуказанные функции;

Функция 9:
Самоблокирующийся релейный режим: Подайте высокоуровневый импульсный сигнал к интерфейсу CH1 реле, реле закрыто, а затем выключается высокоуровневый импульсный сигнал.

Функция 10:
Режим пускового реле: сигнал высокого уровня к интерфейсу CH1 реле, реле будет закрыто, высокий уровень исчезнет, и реле будет отключено.

Функция 11:
Триггер тайминга: после включения питания, реле не будет действовать, дать высокоуровневый импульсный сигнал к интерфейсу CH1, задержка pull-in реле времени T1, t1 может регулироваться от 0,1 до 270 часов и повторять интерфейс CH1 импульсный сигнал высокого уровня, повторять функцию более одного раза;

Функция 12:
Отключение триггера: после включения питания реле не будет действовать, передайте высокоуровневый импульсный сигнал на интерфейс CH1, реле будет закрыто, реле времени задержки T1 будет отключено, T1 может быть отрегулирован от 0,1 секунды до 270 часов, повторите к интерфейсу CH1 высокоуровневый импульсный сигнал, Повторите функцию более одного раза;

Функция 13:
Триггер тайминга и затем отключение: реле не действует после включения питания, и высокоуровневый импульсный сигнал дан интерфейсу CH1. Реле тянет после задержки времени прибытия T1; Реле отключается после того, как время pull-in T2 прибывает, и время задержки T1 и T2 регулируется между 0,1 секунды и 270 часов, И повторите функцию подачи высокоуровневого импульсного сигнала на интерфейс CH1, повторяя несколько раз;

Функция 14:
Триггер отключения времени, а затем pull-in: после включения, реле не действует, и высокоуровневый импульсный сигнал дан к интерфейсу CH1. Реле закрыто немедленно, и реле отключено после задержки времени прибытия T1; Реле закрыто после того, как время отключения T2 прибывает. Время задержки T1 и T2 регулируется от 0,1 секунды до 270 часов. Повторите функцию подачи высокоуровневого импульсного сигнала на интерфейс CH1 и повторите функцию более одного раза;

Функция 15:
Режим бесконечного цикла синхронизации 1: реле не работает после включения питания, а высокоуровневый импульсный сигнал придан интерфейсу CH1. Реле будет закрыто после того, как время задержки достигает T1; Реле будет отключено после того, как время pull-in T2 достигнет, а затем повторите вышеуказанное состояние, время задержки T1 и T2 регулируется от 0,1 секунды до 270 часов. Многократное предоставление высокоуровневого импульсного сигнала к интерфейсу CH1 для перезапуска вышеуказанных функций;

Функция 16:
Режим бесконечного цикла синхронизации 2: после включения питания реле не действует, и высокоуровневый импульсный сигнал передается интерфейсу CH1. Реле закрыто немедленно, и реле отключено после задержки, когда T1 достигает; Реле закрыто после того, как время выключения T2 достигает, а затем снова повторяет вышеуказанное состояние, время задержки T1 и T2 может быть изменено между 0,1 секунды и 270 часов, И повторите высокоуровневый импульсный сигнал к интерфейсу CH1 для перезапуска вышеуказанной функции;

Функция 17:
Ограниченный режим синхронизации 1: на основе функции 15, увеличение количества циклов функции, в это время T1 и T2 можно регулировать между 0,1 секунды и 9999 секунды, количество циклов NX может быть изменено в 1-9999 раз, Повторите до CH1 высокоуровневый импульсный сигнал на интерфейсе может перезапустить вышеуказанные функции;

Функция 18:
Ограниченный режим синхронизации цикла 2: на основе функции 16, увеличение количества циклов функции, в это время T1 и T2 может быть отрегулирован от 0,1 секунды до 9999 секунд, количество циклов NX может быть изменено в 1-9999 раз, Повторите до CH1 высокоуровневый импульсный сигнал на интерфейсе может перезапустить вышеуказанные функции;

Два модуля интерфейса
Модуль управления терминалом: есть 3-проводной интерфейс, все интерфейсы имеют Проводные терминалы, что удобно для пользователей
1. Постоянный ток +: источник питания постоянного тока положительный (доступны модули 5 В, 12 В и 24 В)
2. Постоянный ток-: отрицательный Полюс источника питания постоянного тока
3. CH1: входной интерфейс обнаружения, активный на высоком уровне

Релейный выход: есть 3-проводные интерфейсы, все интерфейсы имеют Проводные клеммы
1. Номер: реле обычно открывают интерфейс, реле приостановлено до закрытия, и коротко замыкается до COM1 после закрытия
2. COM: общий интерфейс реле
3. NC: реле обычно закрыто, реле короткое-подключено к COM1 до его закрытия, и оно приостановлено после его закрытия

Грузоподъемность: нормально открытый порт Максимальная грузоподъемность: DC 0-30 в/10A, AC 0-250 В/10A

Максимальная грузоподъемность нормально закрытых портов: постоянный ток 0-28 В/10 А, переменный ток 0-125 В/10 А
