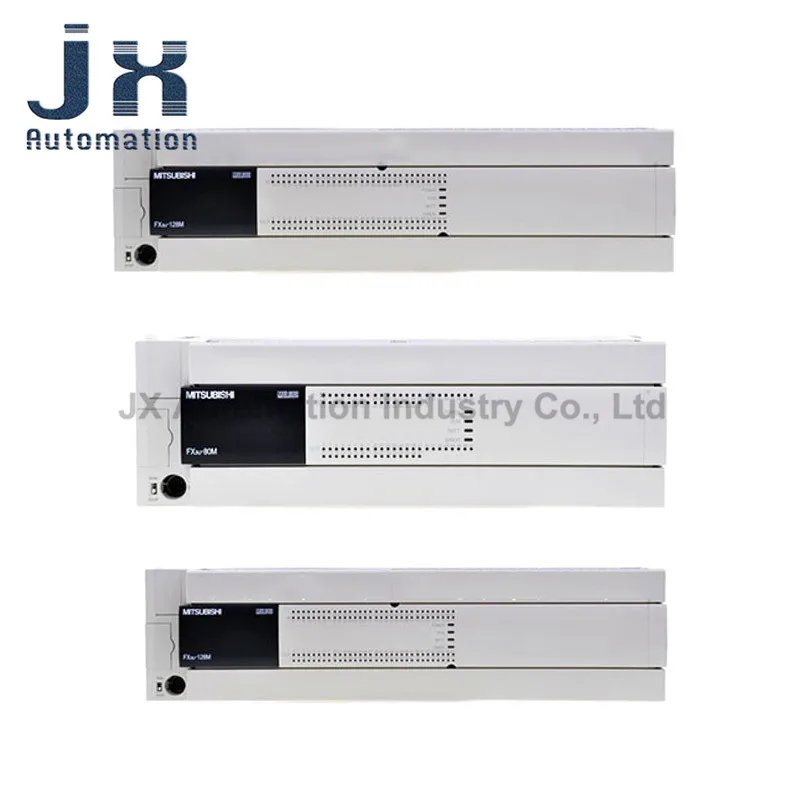

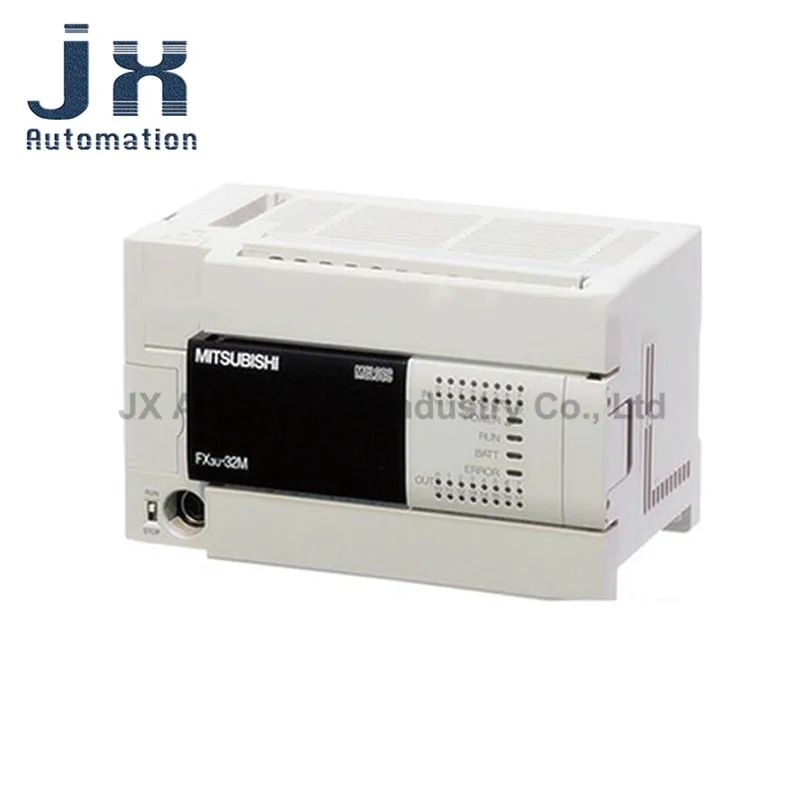

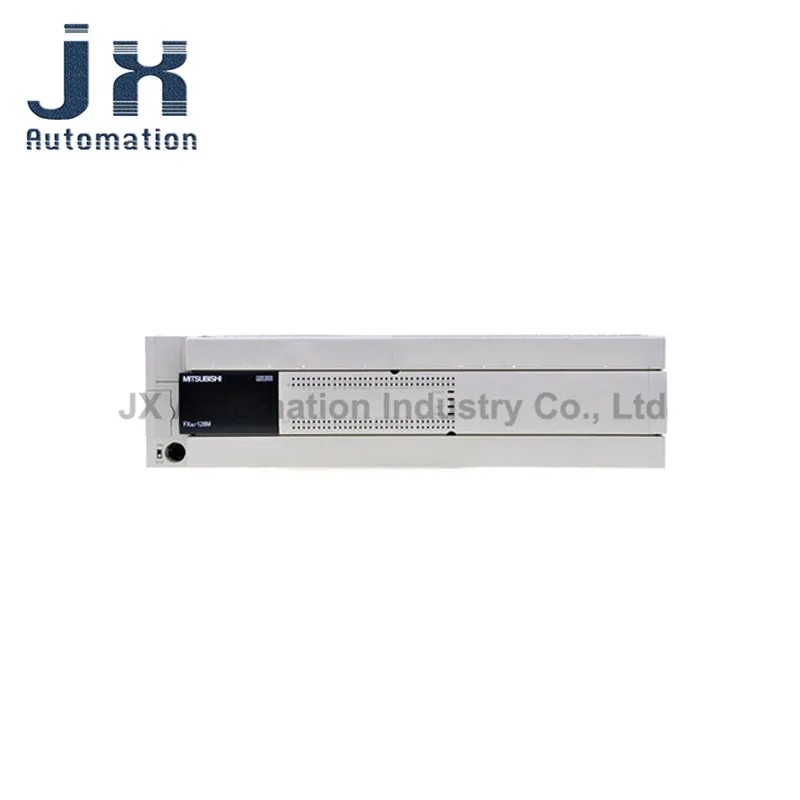

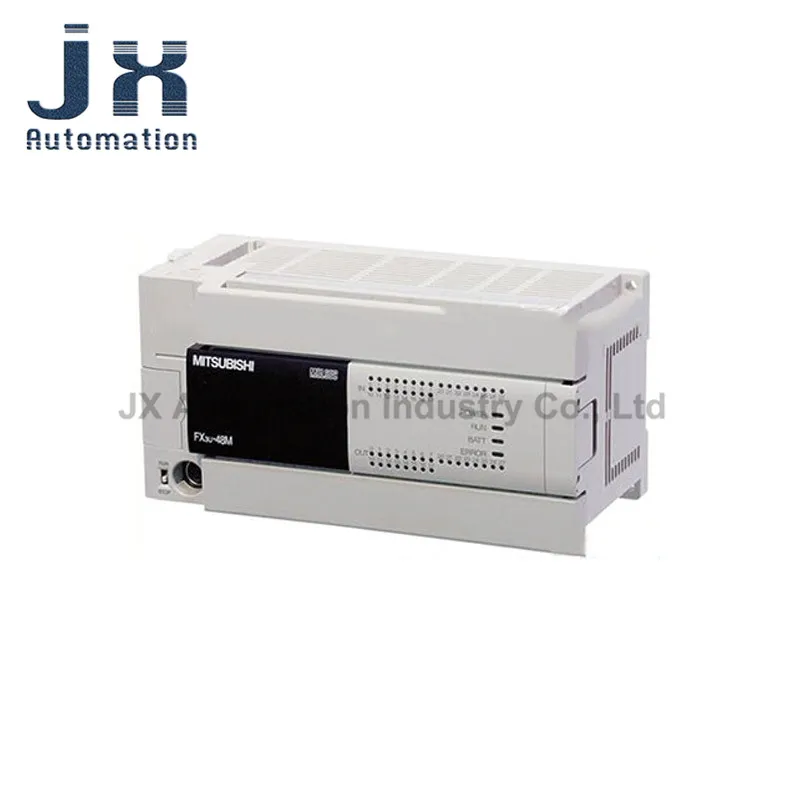

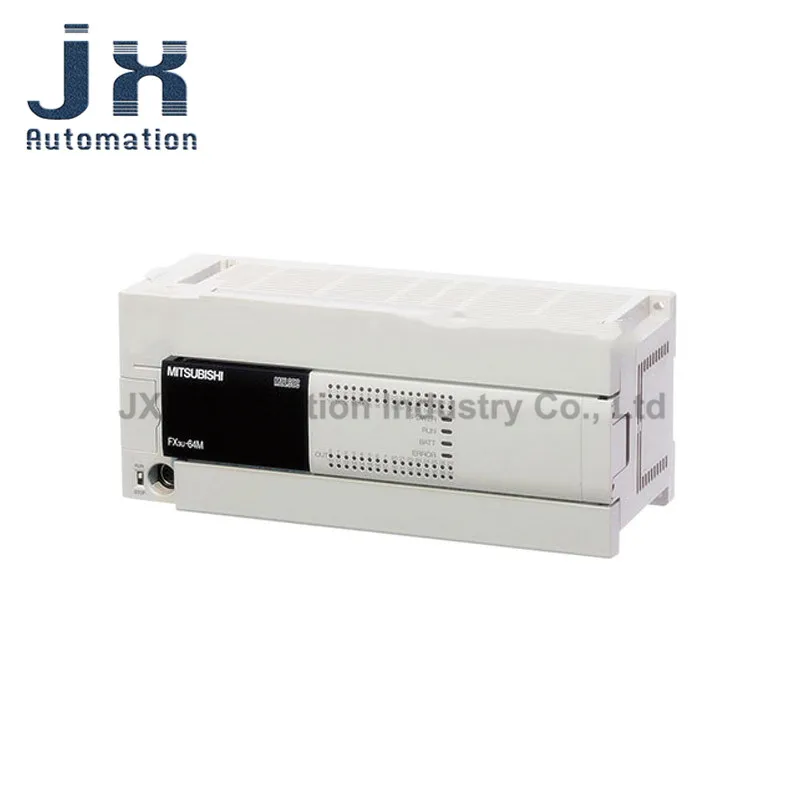

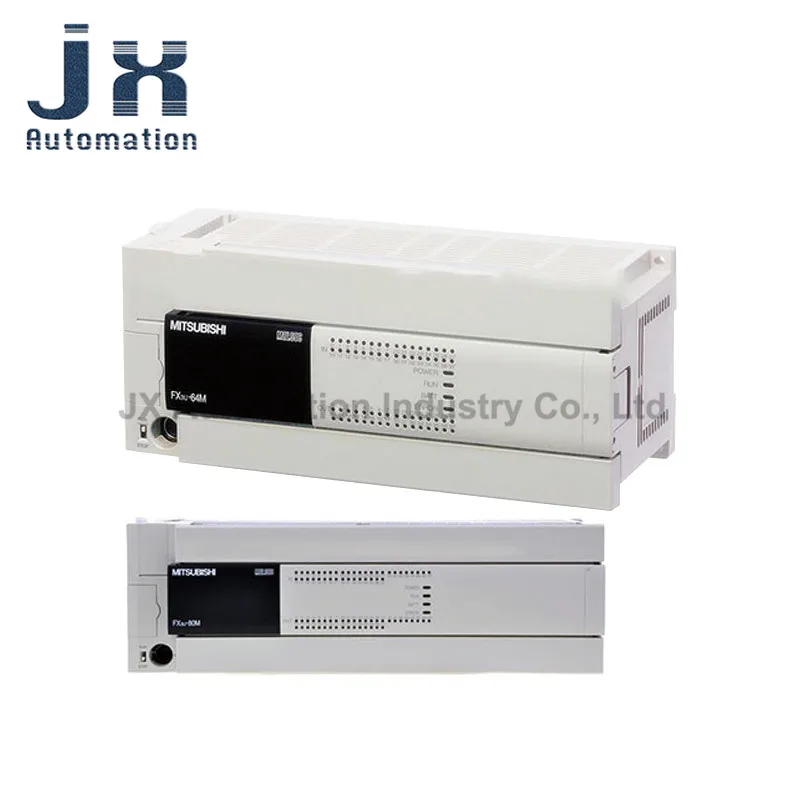

Япония оригинальный Mitsubishi FX3U серии PLC 16 ~ 256 точек 16/32/48/64/80/128MR/MT/ES A программируемый

Япония оригинальный Mitsubishi FX3U серии PLC 16 ~ 256 точек 16/32/48/64/80/128MR/MT/ES A программируемый

Япония оригинал Mitsubishi PLC FX3U серии 16 ~ 256 точек высокоскоростной программируемый логический контроллер для промышленной автоматизации

Представление FX3U Mitsubishi PLC
● Микропрограммируемый контроллер третьего поколения
● Встроенная Память RAM до 64K большой емкости
● Встроенный в отрасли самый высокий уровень высокоскоростной обработки 0.065μS/Основные инструкции
● Масштаб управления: 16 ~ 384 (включая CC-LINK точки ввода/вывода)
● Встроенная независимая 3-осевая функция позиционирования 100 кГц (тип выхода транзистора
● Мощный и простой в использовании адаптер может быть подключен к левой стороне основного блока

FX3U Mitsubishi PLC основные характеристики

[Максимальное количество точек ввода и вывода 384]
Общее количество точек для прямой проводки (до 256 точек) и удаленного ввода/вывода (до 256 точек) в сети (CC-Link) может быть расширено до 384 точек.

[Модуль расширения, который может быть подключен]
Устройства расширения ввода-вывода могут быть подключены к серии FX2N блоков/модулей ввода-вывода. Кроме того, можно подключить до 8 единиц/модулей специальных функций серии FX0N/FX2N/FX3U. (Серия FX0N может быть подключена только к FX0N-3A)

[Память программы]
Встроенная память 64K шаг RAM. Кроме того, память программы может быть изменена на флэш-память с помощью картриджа памяти.

[Инструкция по эксплуатации]
Помимо чисел с плавающей точкой и инструкций по обработке строк, у него также есть множество инструкций, таких как инструкции с фиксированной координатой.

[Встроенный переключатель запуска/остановки]
Операция RUN/STOP может быть выполнена встроенным переключателем. Кроме того, команды RUN/STOP могут быть выданы с общего входного терминала или периферийного устройства.

[Поддержка запуска записи]
С программным обеспечением программирования для компьютера, программа может быть изменена во время работы программируемого контроллера.

[Встроенная функция часов]
Встроенная функция часов, вы можете выполнять контроль времени.

[Инструменты программирования]
Используйте инструмент программирования, соответствующий версии FX3U. & Rarr; Обратитесь к главе 5 этой книги для информации о версии и состоянии подключения периферийных устройств.
* В периферийных устройствах, которые не соответствуют серии FX3U, вы можете выбрать серии FX2N или серии FX2 для программирования. В это время применимый диапазон команд и устройств находится в диапазоне как серии FX3U, так и программируемого контроллера выбранной модели.

[Поддержка удаленной отладки]
Если вы используете программное обеспечение для программирования (разработчик GX), вы можете осуществлять передачу программы на большие расстояния и мониторинг работы программируемого контроллера, подключив расширительную панель функции RS-232C и модем к специальному адаптеру RS-232C связи.

[Высокая скорость подсчета]
1) входной терминал базового блока.
-Выход транзистора открытого коллектора
-Однофазный 100 кГц × 6 точек + 10 кГц × 2 точки
-Двухфазный 50 кГц × 2 точки
2) входной терминал высокоскоростного входного специального адаптера (FX3U-4HSX-ADP)
-Дифференциальный вход
-Однофазный 200 кГц × 8 точек (когда 2 единицы подключены)
-Двухфазный 100 кГц × 2 точки (при подключении 2 единицы)
[Функция входного прерывания (с задержкой

[Функция]
Субрутин прерывания может быть выбран по ширине или внешнему сигналу с шириной выключения не менее 5 МКС (от X000 до X005). (Есть также функция прерывания таймера и высокоскоростной счетчик прерывания)

[Функция импульсного выхода]
1) при использовании выходного терминала основного блока (тип выхода транзистора), 3-осевой может одновременно выводить импульсы до 100 кГц (выход открытого коллектора). (Y000, Y001, Y002)
2) Если используются два высокоскоростных выходных специальных адаптера FX3U-2HSYADP, 4-осевой может одновременно выводить импульсы до 200 кГц (Дифференциальный Линейный привод на выходе).
3)FX3U Mitsubishi PLC меры предосторожности
Вход микроконтроллера FX3U Mitsubishi PLC может использоваться в соответствии с внешней проводкой, входом мойки и входом источника. Однако проводка терминала S/S должна быть подключена. Для получения подробной информации, пожалуйста, обратитесь к Руководству по эксплуатации оборудования Mitsubishi PLC серии FX3U.
* Не проводите клеммы (0 В) или (24 В) одновременно.

Серия Mitsubishi PLC-FX3U
