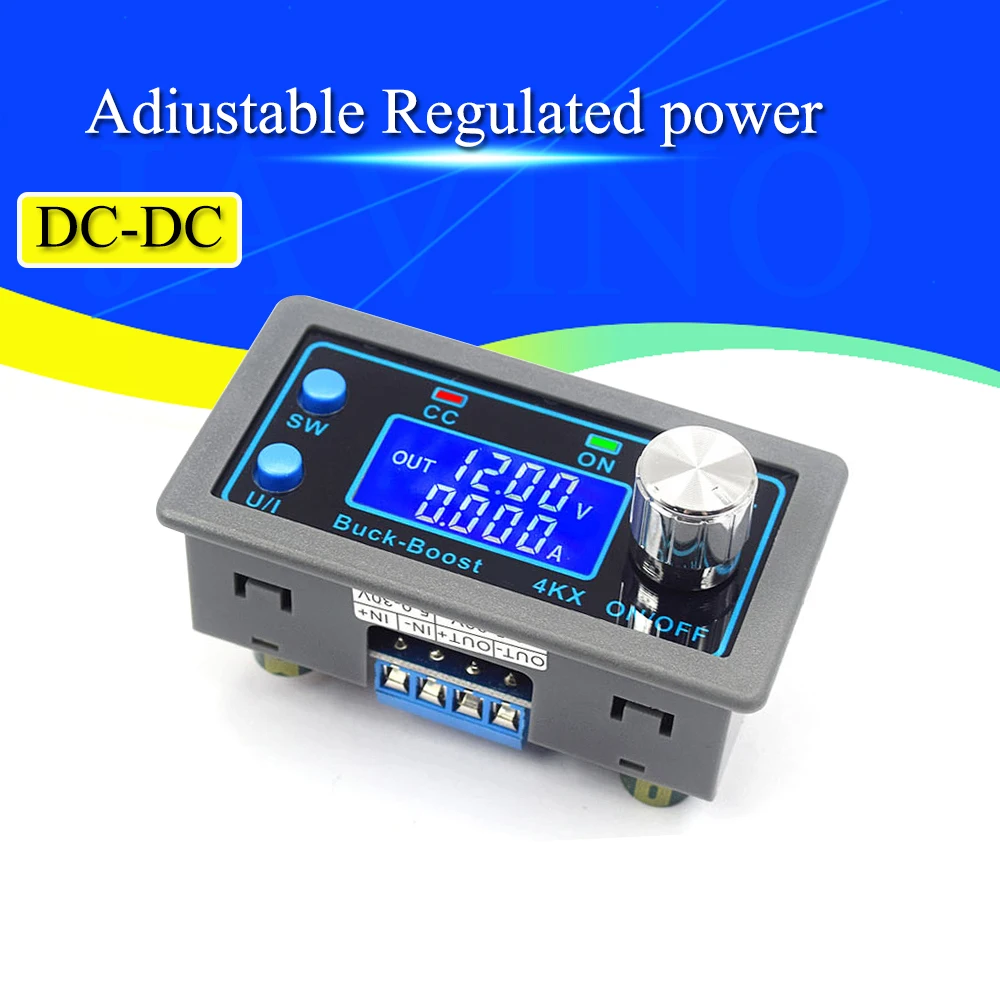

DC бак преобразователь CC CV 0 5 30V 4A 5V 6V 12V 24V модуль питания регулируемый лабораторный

DC бак преобразователь CC CV 0 5 30V 4A 5V 6V 12V 24V модуль питания регулируемый лабораторный

Эффективность преобразования: около 88%

Мягкий старт: Да (с высокой мощностью и нагрузочным модулем может не работать при запуске)
Механизм защиты:
Входное анти-обратное соединение;
Выход анти-обратного орошения;
Вход защита от пониженного напряжения (4,8-30v Регулируемый, по умолчанию 4,8 v)
Выход Защита от перенапряжения (0,5-31v регулируемый; В случае возникновения 31V)
Защита от перегрузки по току 0-4.1a (регулируется, по умолчанию 4.1a)
Защита от избыточной мощности (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110℃Регулируется, по умолчанию 110 ℃)
Защита таймаута (0-100h регулируется, выключено по умолчанию)
Сверхмощная защита (0-60 ач регулируется, по умолчанию выключено)
Рабочая частота: 180 кГц

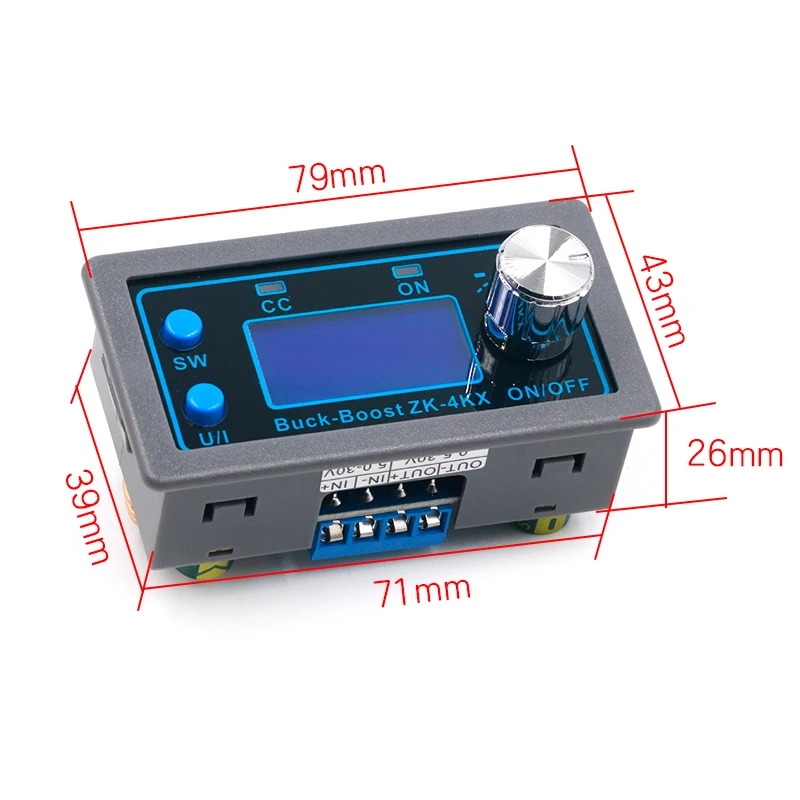

Размеры: длина * ширина * высота 79 мм * 43 мм * 26 мм
Вес: 92 г (включая посылка)



Способ применения

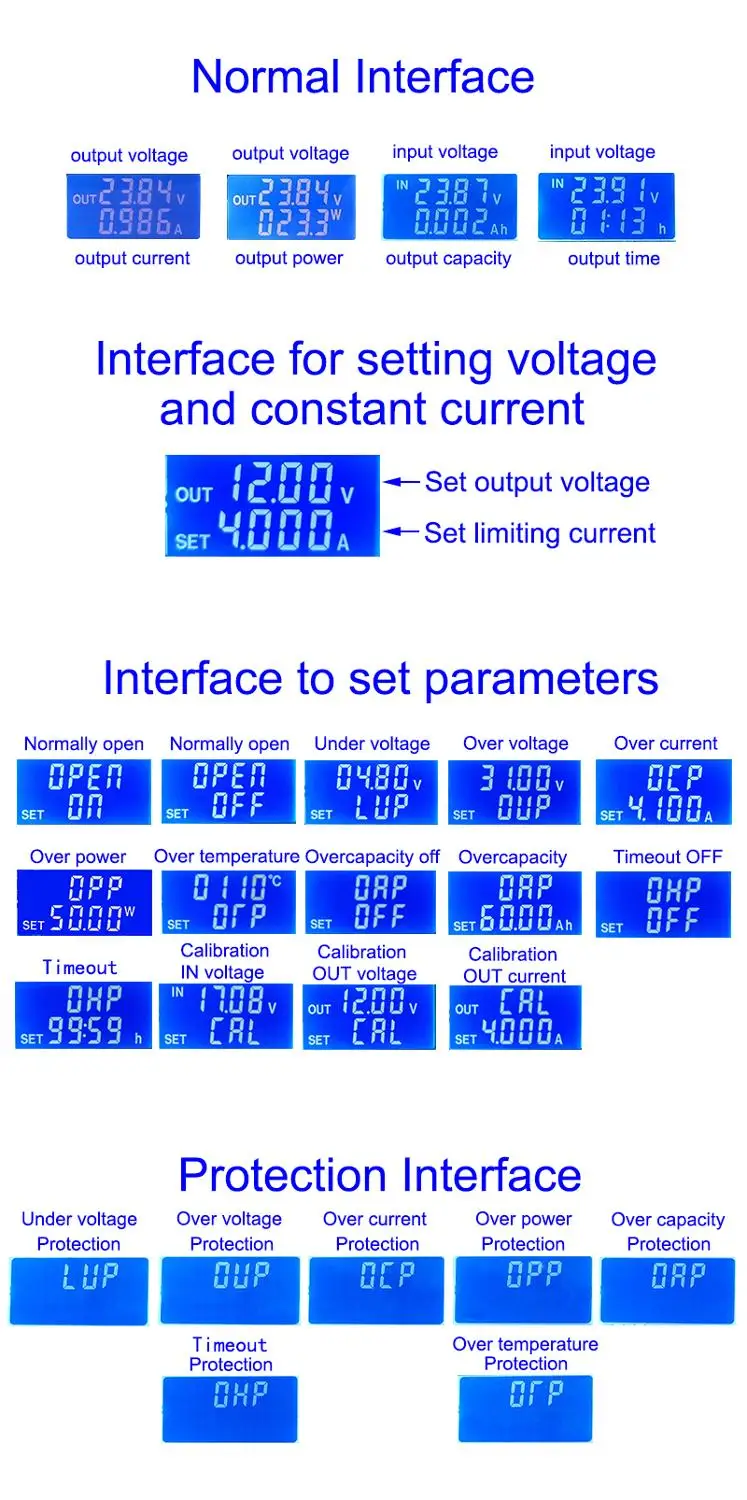

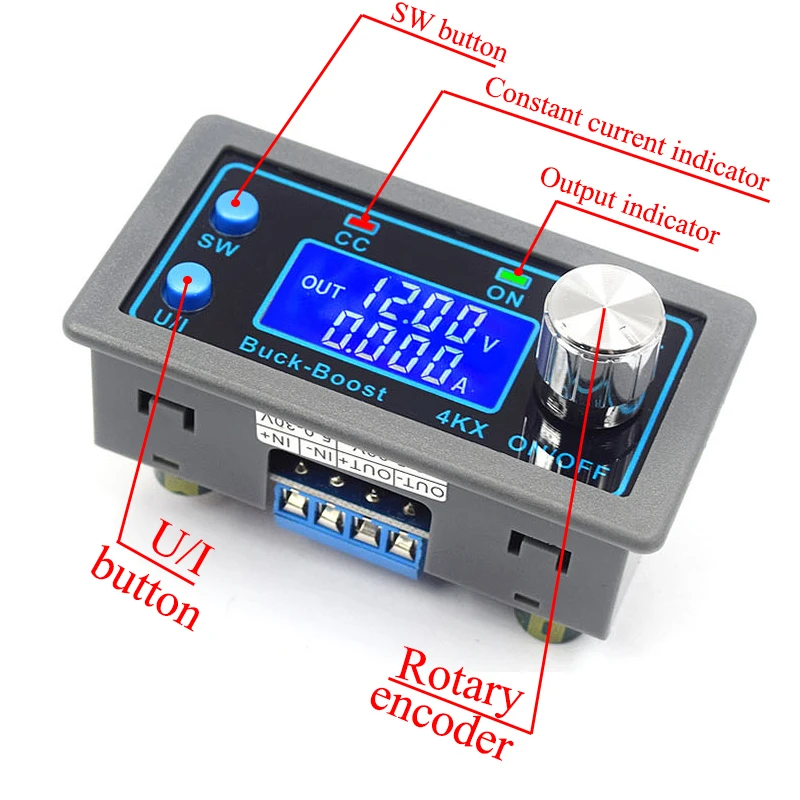

5,1. Параметры дисплея переключателя-в обычном интерфейсе нажмите SW, чтобы переключить дисплей ниже экрана дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. Нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.
5,2. Установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. Можно увидеть, что некоторая цифра выходного значения напряжения мигает. Поверните кодировщик влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.
5,3. Установите значение постоянного тока (т. Е. Максимальное значение тока, разрешенное к выходу модулем) -- нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока с установочным напряжением. Затем нажмите кнопку U/I и переключитесь на значение постоянного тока. Вы можете увидеть немного значения постоянного тока, мигающего. Поверните поворотный кодер влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. После настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока и вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.
5,4. Установите режим включения/выключения модуля по умолчанию -- нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете увидеть, что он показывает «открыть» или «открыть». «Открыть» означает, что выход выключен по умолчанию, когда мощность включена, и «открыть» означает, что выход включен по умолчанию, когда мощность включена. Нажмите и удерживайте кнопку поворота энкодера, чтобы переключить два состояния. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.
5,5. Настройка параметров защиты на состоянии и пороге -- нажмите и удерживайте U/I, чтобы войти в интерфейс настройки параметров в обычном интерфейсе. Нажмите SW до тех пор, пока не появится необходимая защита. LUP -- порог защиты от низкого напряжения; OUP -- порог защиты от перенапряжения; OCP -- порог защиты от перегрузки по току; OPP -- более Порог защиты питания; OAP -- порог защиты Ультра-емкости; OHP тайм-аут защита порог; OTP -- защита от перегрева. Короткое нажатие повернуть кодировщик, чтобы выбрать, какой бит вы хотите установить параметр защиты. Нажмите и удерживайте роторный кодировщик, чтобы установить параметры защиты ВКЛ или ВЫКЛ (только таймаут Защита и защита суперемкости могут быть настроены для включения/выключения, и другие параметры защиты включены по умолчанию.). Поверните кодировщик влево и вправо, чтобы сделать параметры больше и меньше. После настройки нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному интерфейсу.
5,6. Калибровочное напряжение и ток-Нажмите кнопку U/I, чтобы войти в интерфейс настройки параметров при нормальном интерфейсе. Нажмите SW, пока не появится интерфейс параметров с CAL. Интерфейс входного напряжения калибровки с символом CAL + IN + V; Интерфейс выходного напряжения калибровки с символом CAL + OUT + V; Интерфейс выходного тока калибровки с Символ CAL + OUT + A. Поверните кодировщик влево и вправо для регулировки размера параметров. После завершения настройки, нажмите и удерживайте роторный энкодер, чтобы подтвердить, что Регулировка завершена, и значение параметра больше не мигает. Нажмите и удерживайте кнопку U/I, чтобы вернуться к нормальному Интерфейс.
Примечание: для обеспечения точности калибровки калибровочное напряжение-более 12 В может быть запущено; Калибровка током-запуск калибровки только тогда, когда ток выше 1 А.

Меры предосторожности
7,1. Короткое соединение между входом и выходом из модуля запрещено, или функция постоянного тока потерпит неудачу.
7,2. Пожалуйста, убедитесь, что мощность момента источника питания превышает требуемую мощность выходной нагрузки!
7,3. Если модуль хочет выводить с полной нагрузкой, входное напряжение должно быть выше 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальная модуль значение тока 4A, при условии, максимальная выходная мощность, как, например, 17V, в настоящее время не должно быть больше, чем 2A.
7,4. Когда этот модуль используется более 3 А и 35 Вт, пожалуйста, усиливайте тепловыделение!
7,5. Модуль имеет входное напряжение от пониженного напряжения, функция защиты от перегрузки, которая составляет около 4,8 v по умолчанию (это может быть настроена), И выход будет автоматически отключен после того, как значение будет ниже этого значения (обратите внимание, что напряжение в модульном порту ниже порогового уровня защиты от пониженного напряжения, И когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
