NanoVNA VNA 50KHz 900MHz антенный анализатор 2 8 дюймов LCD HF VHF UHF UV векторный сетевой

NanoVNA VNA 50KHz 900MHz антенный анализатор 2 8 дюймов LCD HF VHF UHF UV векторный сетевой

Описание:

Тип изделия: инструмент

Базовая Производительность:
PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
Выход RF: -13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку)
Порт SWR: менее 1,1
Дисплей: 2,8 дюйма TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (серийный)
Мощность: USB 5 в 120 мА, встроенный аккумулятор 450 мА · ч, максимальный зарядный ток 0,8а
Количество scanningoints: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

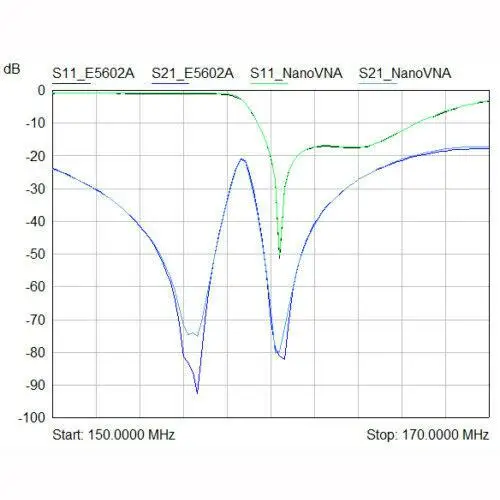

Измерение параметров S, коэффициента напряжения стоящей волны, фазы, задержки, диаграммы Смита.

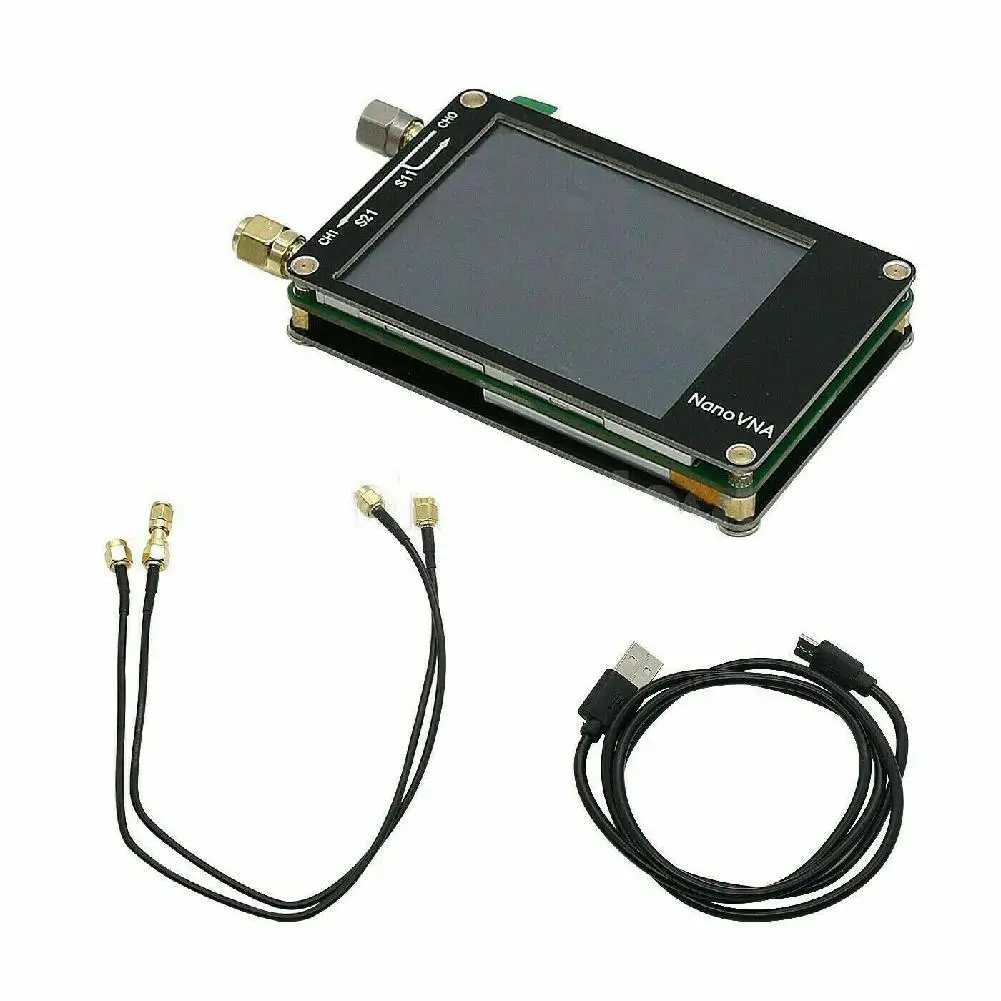

Посылка включает в себя:

Хост NanoVNA (с аккумулятором 500 мАч) x 1
Кабель для передачи данных USB Type-C x1
30 мм SMA Штекерный RG174 RF кабель x2
Набор простой калибровки SMA x1
Разъем SMA female-female x1

Примечания:

Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики.
Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и аккумулятор емкостью 500 мАч, который может использоваться в автономном режиме в течение 2 часов. Для более длительного измерения, пожалуйста, подключите внешний источник питания или свяжитесь со мной, чтобы сделать большую версию аккумулятора. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.
