Односторонний усилитель мощности PASS ACA класса А трубка с полевым эффектом

Односторонний усилитель мощности PASS ACA класса А трубка с полевым эффектом

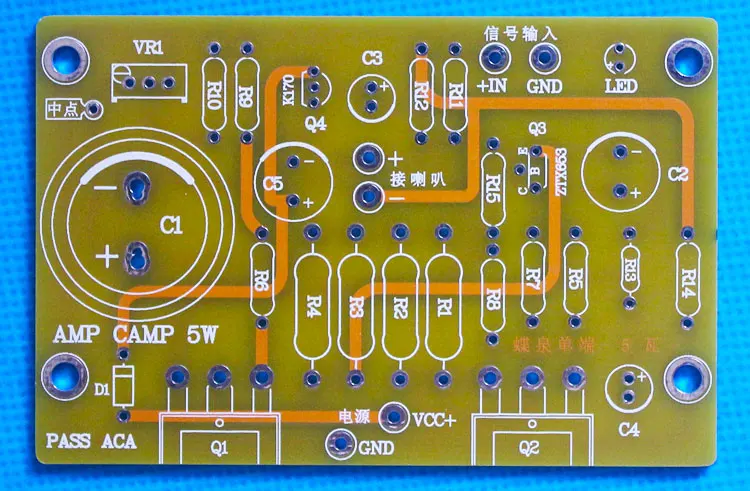

Плата выпрямителя:
//de.aliexpress.com/item/1005003296610936.html?spm=5261.ProductManageOnline.0.0.18524edf5qOx2n

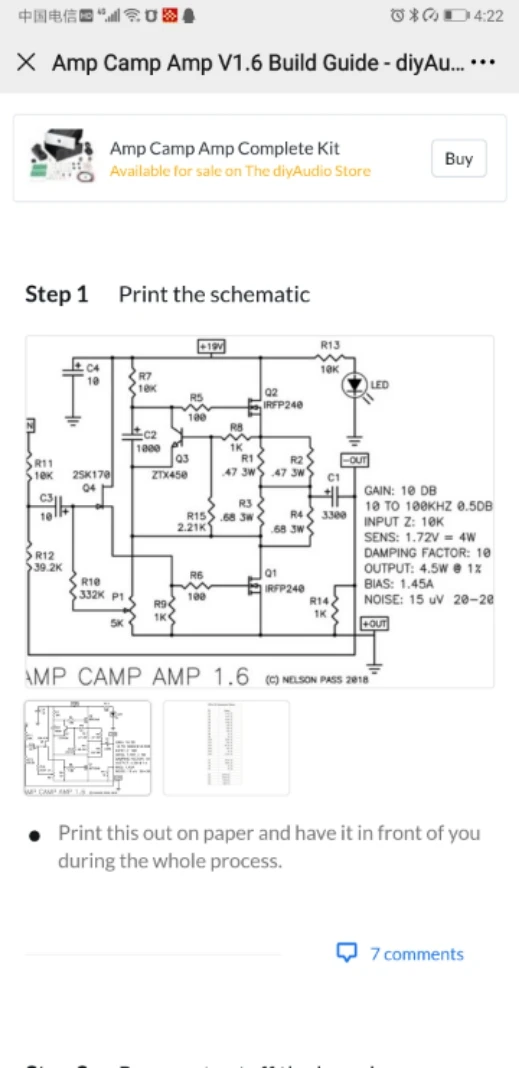

Модернизированный ACA, добавив дополнительный фильтр, образованный D1 и C5, передние и задние источники питания изолированы, а фон темнее, чем Оригинальная схема. После того, как старый перевал улучшился, R15 был добавлен с тихим током 1,5a. У досок других магазинов нет этой части.

Говорят, что эта линия была выбрана случайным образом в вечерние дни. Детали просты, звук хороший. Он очень подходит для рукоделия, прослушивания музыки в небольшой среде, настольной системы. После улучшения R15, он может выводить удивительные 11 ватт. Цена на несколько тысяч 300 В составляет всего 8 Вт. Недостатки-высокая температура, один класс A, хороший звук, проблема с температурой, которая не может беспокоить фанатов.

Размер печатной платы: 88*58

Источник питания постоянного тока: до 30 в

Источник питания: минимум 100 Вт, рекомендуется выше 150, выход трансформатора 18-22 в, импульсный источник питания 19-24 В.

Выходная мощность: 11,25 Вт при 30 в, метод расчета выходной мощности класса А-это напряжение * ток, разделенный на 4.

Радиатор: внешний рассеивания тепла шасси с весом 0,8 кг или более продолжительный срок или больше, чем 3,6 кг на каждой стороне обеспечивают работу.







Цена одной платы, две за пару,

Плата, которая была сварена и протестирована, возьмите 2 в пару

Максимальный диаметр выходного конденсатора может быть 22 мм, что удобно для игроков для замены и обновления. Как правило, диаметр конденсатор линейной платы фиксируется, и пространство для обновления не сохраняется. Вся проводка непосредственно приварена к плате, чтобы минимизировать потери, и звук очень положительный. Плата с терминальной витой линией имеет значительно худшее чувство слуха. Встроенный светодиодный индикатор более интуитивно понятен, чем черная плата.

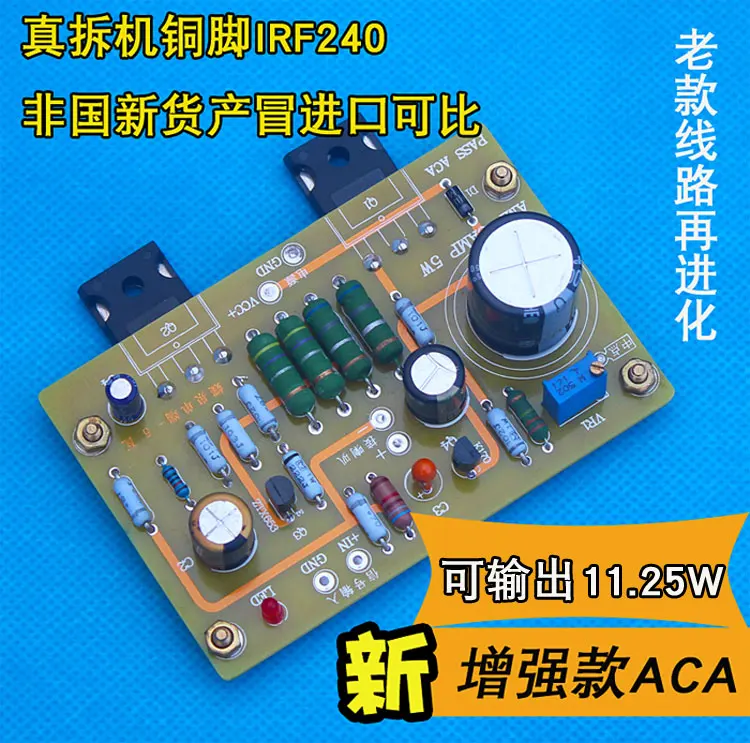

За исключением разборки силовой трубки, она абсолютно новая. Выбирайте 90% новых мягких медных носков IRF240, 100% импортные. Несколько юаней поддельные импортные совершенно новые трубки изобилуют, звук неправильный, импортная разборная машина является гарантией качества и качества звука.

Выбранный ток выше 20 мА и 2 мышления 70, Звук Прозрачный, низкая частота мощная, высокая частота элегантная, достаточно овертона, И это лучше, чем использование K246 и других небольших токовых трубок.

Panasonic 1 Вт Расширенный резистор печати, низкая стабильность и стабильность. Он все еще работает стабильно при высокой температуре, и стоимость, конечно, не дешевая. Эффект тоже значительно лучше, чем 0,25 ватт железная ножка 5-кольцо резистора.

VISHAY вход желчи конденсатор, супер lossless конденсатор используется только тогда, когда машина очень продвинутая, производительность каждого диапазона частот идеальна, звук влажный, некрасный Веймар и зеленый эро сопоставимы.

Остальные аксессуары были тщательно подобраны, такие как Gympie Nikon и Black Gold Panasonic. Короче говоря, что подходит хорошо и какая стоимость высокая. В частности, конденсатор Nikon FW звучит благородно, но стабильно, и чистый звук имеет оттенок сладости. Уже давно завершается работа на этом мероприятии.



Секрет хорошего звука-трубка управления поперечным потоком, Подлинная Toshiba white BC547C, увеличение в 600 раз, детали звукового поля с первого взгляда, намного лучше, чем трубка ZTX с увеличением 200 или около того. Подлинный продукт был скопирован на несколько юаней каждый, и несколько Мао неверно.

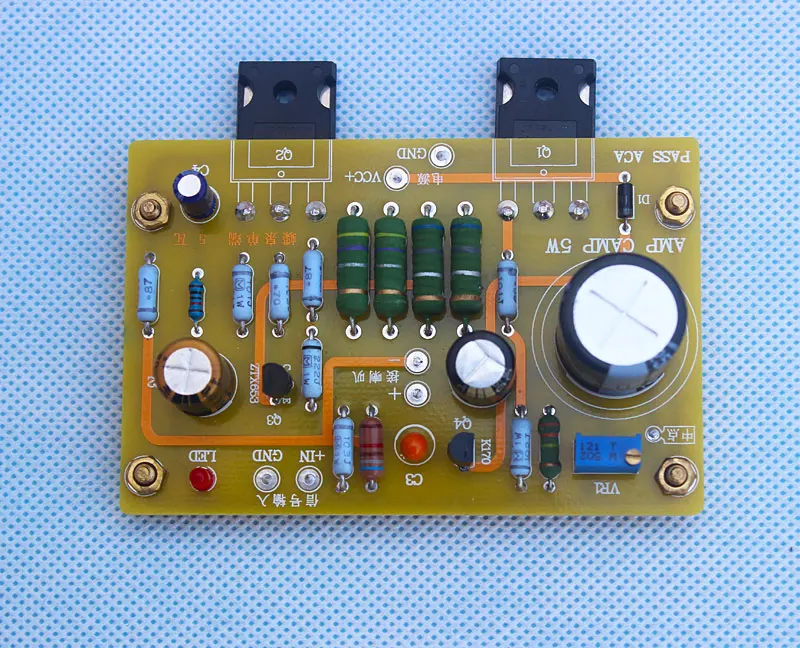

Сварная доска выглядит следующим образом:

Размеры следующие:

Перфорированный Медный столб радиатора: (радиатор в комплект не входит)
