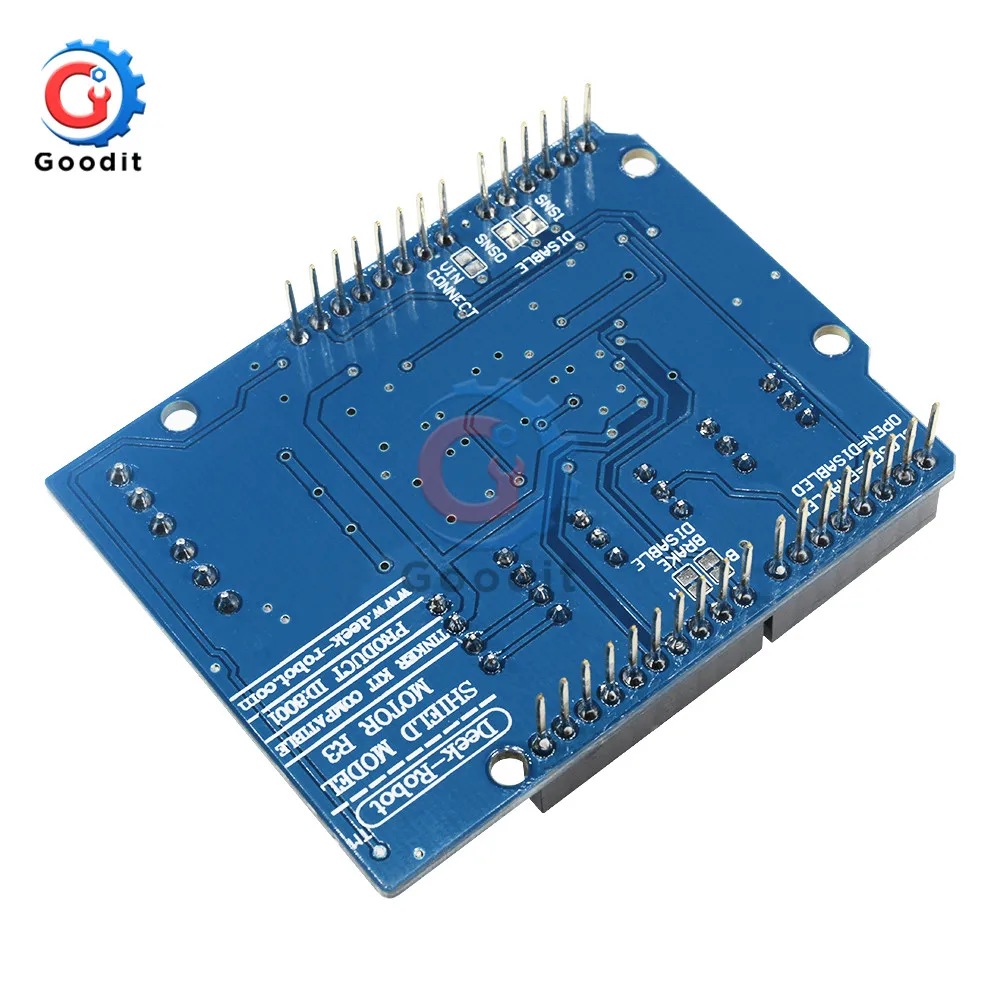

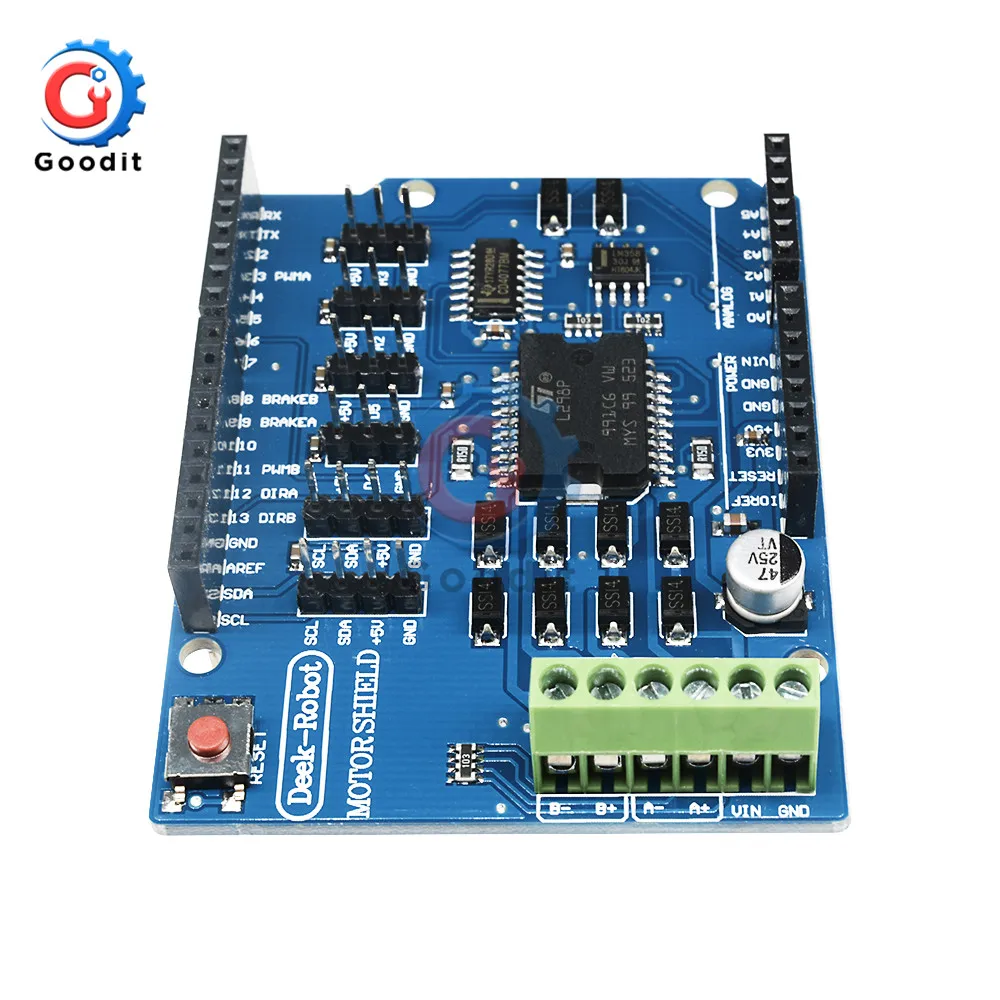

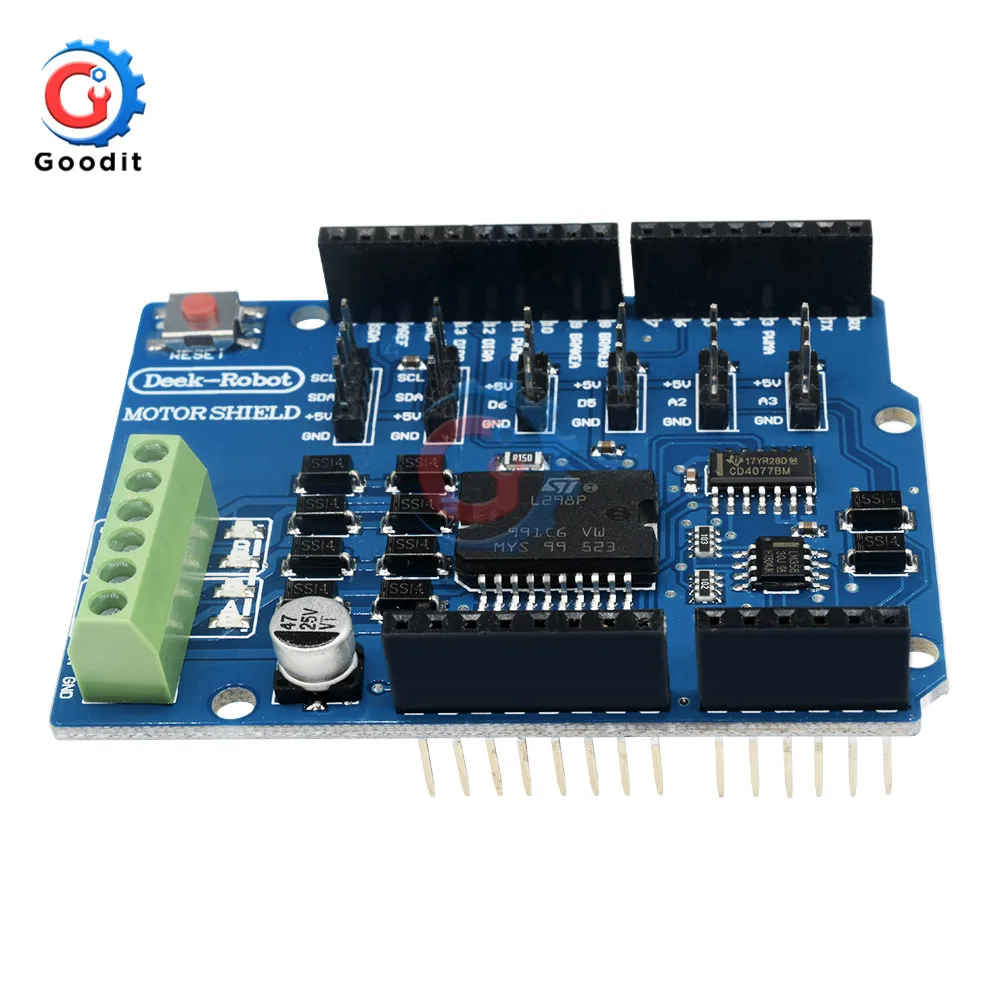

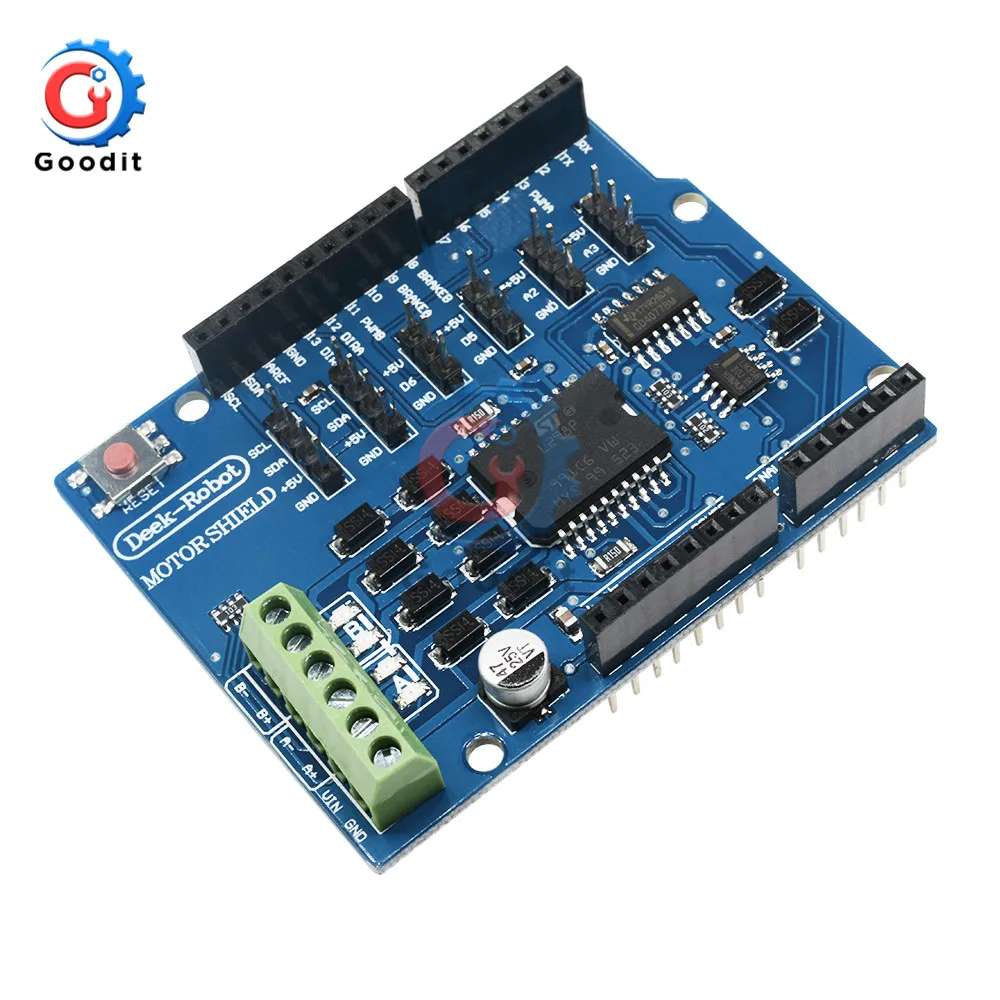

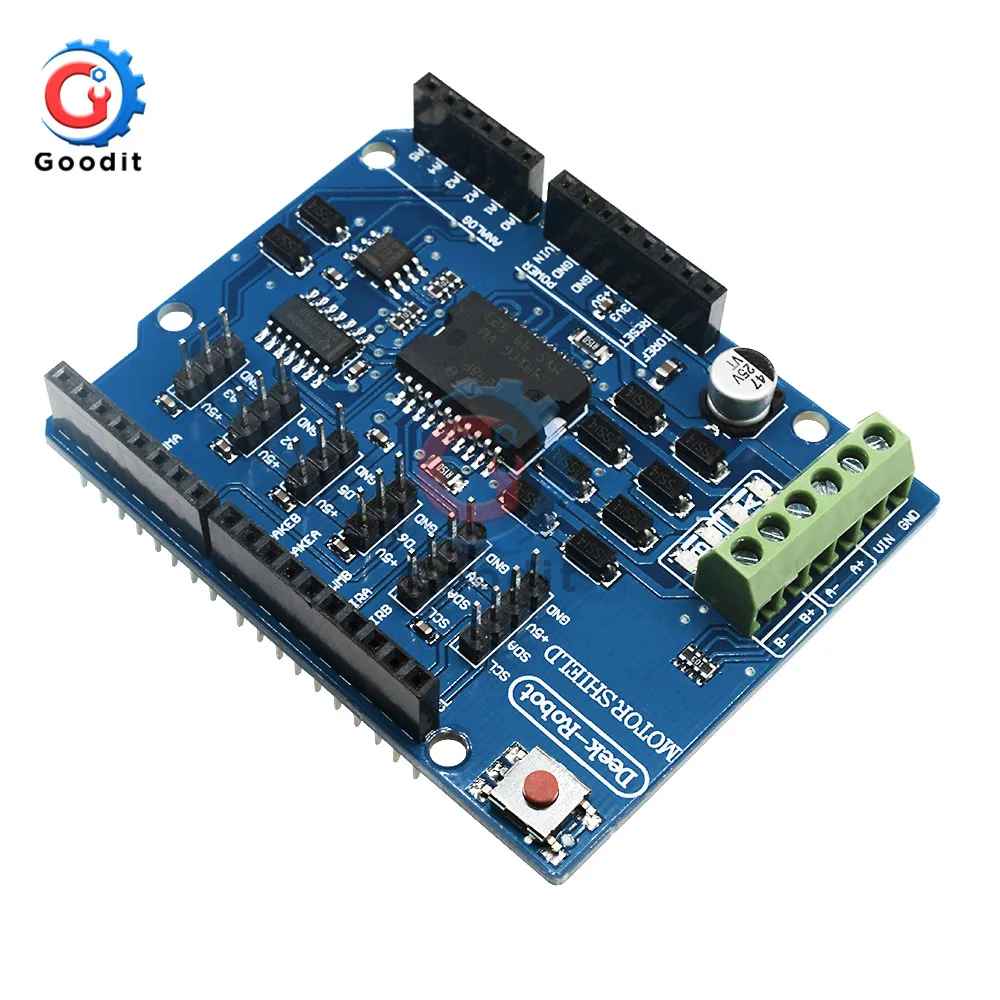

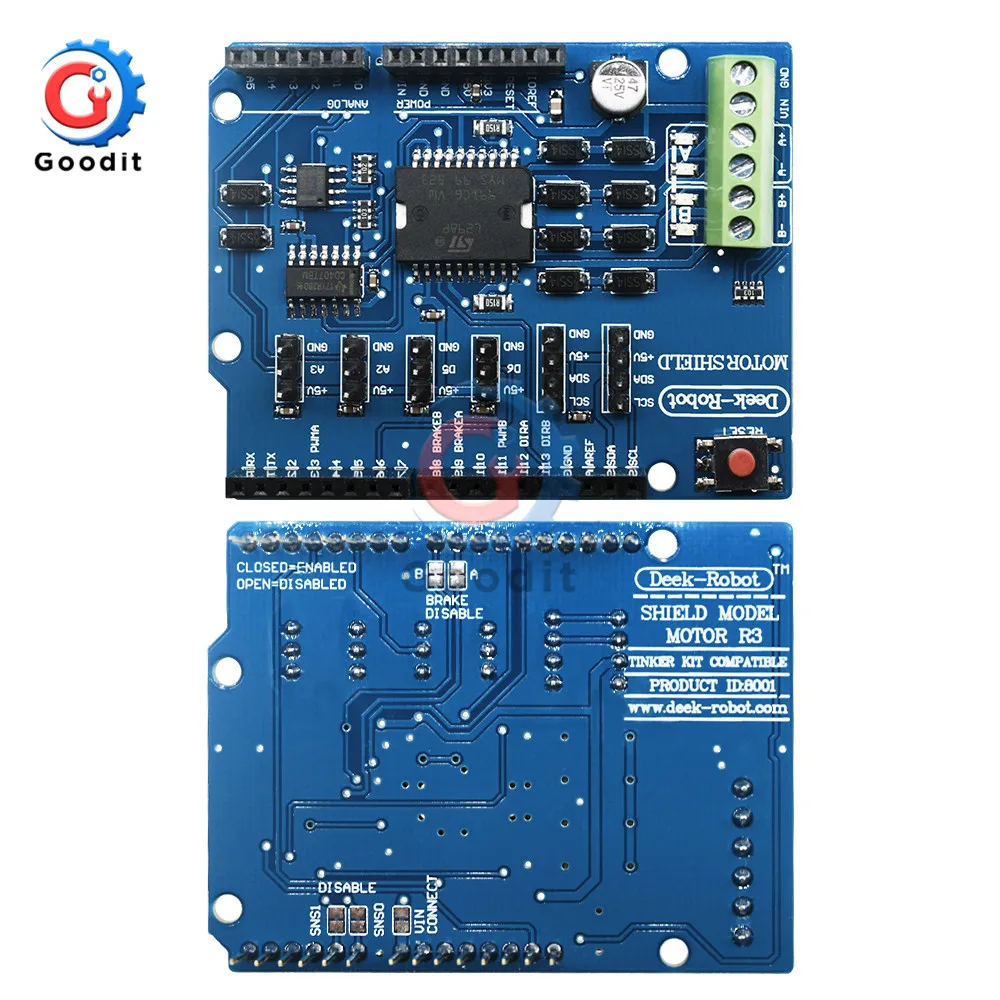

Модуль платы драйвера L298N 4 а двухканальный щит шагового двигателя постоянного

Модуль платы драйвера L298N 4 а двухканальный щит шагового двигателя постоянного

Описание:

Этот товар представляет собой Регулируемый понижающий модуль источника питания постоянного тока с ЖК-дисплеем. Hd-дисплей Входное и выходное напряжение, ток, мощность и отображение состояния. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычное зарядное устройство Модуль питания buck и светодиодный драйвер постоянного тока. Просто и эффективно, практично.

Особенность:

Высоковольтный устойчивый терминал

С высококачественной акриловой оболочкой

Поддержка вывода полной потери трудоспособности

Поддержка защиты от обратного хода

Поддержка защиты от короткого замыкания

Поддержка включения выхода

ЖК-экран HD дисплей

Поддержка функции зарядки

Поддержка выбора выхода

Поддержка входного напряжения дисплея

Поддержка отображения выходного напряжения, тока, мощности

Поддержка индикатора рабочего состояния

Одновременное отображение нескольких параметров

Высокий ток, низкий нагрев

Параметры:

Рабочее напряжение: 6,5-36 В постоянного тока

Выходное напряжение: 1,2-32 В постоянного тока

Выходной ток: 5А (требуется радиатор А; Стабильный в течение длительного времени 3,5 а)

Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3,5 а)

Диапазон отображения напряжения: 1,2 ~ 32 В

Точность отображения напряжения: +/-0,1 в

Разрешение дисплея напряжения: 0,05 В

Диапазон отображения тока: 0 ~ 5A

Точность отображения тока: +/-0,05 А

Разрешение дисплея напряжения: а

КПД преобразования: около 94%

Рабочий ток: 30 мА

Мягкий стартер: Да (отказ при большой мощности)

Защита от обратного хода: Да

Защита от обратного потока: нет (рекомендуется последовательно подключать диод при 'OUT + ')

Диапазон рабочих температур:-20 ℃ ~ 85 ℃

Диапазон рабочей влажности: 0%-95% относительной влажности

Размер без корпуса: 68*47*26 мм

Размер с оболочкой: 70,5*48,4*30 мм

Размер радиатора: 20*14*6 мм

Кнопка/потенциометр/светодиод Введение:

Длительное нажатие означает, что необходимо удерживать при нажатии более 3 секунд.

ВКЛ/ВЫКЛ: короткое нажатие для выбора выходного напряжения. Длительное нажатие используется для восстановления настроек по умолчанию для следующего повторного питания.

IN/OUT: короткое нажатие для переключения входного или выходного напряжения дисплея. Длительное нажатие используется для переключения выходного тока дисплея или выходной мощности.

Кнопка '+': используется для регулирования выходного напряжения. Увеличение выходного напряжения. При каждом нажатии кнопки для короткого нажатия выходное напряжение увеличивается на 0,05 В. Длительное нажатие может непрерывно увеличиваться. Увеличение на 0,1 в, 1 в непрерывном режиме при длительном нажатии снова.

Кнопка ' - ': используется для регулирования выходного напряжения. Снижение выходного напряжения. При каждом нажатии кнопки для короткого нажатия выходное напряжение уменьшается на 0,05 В. Длительное нажатие может непрерывно уменьшаться. Уменьшение на 0,1 в, 1 в непрерывном режиме при длительном нажатии снова.

Потенциометр ADJ-I: Регулировка выходного тока. Увеличивает выходной ток при вращении по часовой стрелке. Модуль переходит в выходное состояние постоянного тока, если ток нагрузки достигает установленного значения тока. Загорится красный светодиодный индикатор постоянного тока CC.

Светодисветодиодный: зеленый светодиодный. Индикатор выхода. Он включается, когда есть выход на выходной клемме. В противном случае он выключен.

Светодисветодиодный CC: Красный светодиодный. Индикатор постоянного тока на выходе. Он переходит в состояние постоянного тока, когда ток нагрузки достигает установленного тока, и включается индикатор постоянного тока CC.

Полный светодиодный: зеленый светодиодный. Полностью заряжен индикатор. Когда аккумулятор полностью заряжен. Он включится. Он включается, если выходной ток меньше А, когда установленный ток составляет 2 А.

Светодиодный индикатор: индикатор зарядки. Он включается во время зарядки.

Шаги использования:

Как обычный понижающий модуль питания:

1. Подключите правильное входное напряжение на входной клемме;

2. Отрегулируйте кнопки «+» и «-» постоянного напряжения, чтобы установить выходное напряжение в соответствии с требованиями.

3. Сначала поверните потенциометр на ADJ-I против часовой стрелки более чем на 10 оборотов.

4. Проверка выходного тока короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходной клемме на модуле)

5. Поверните потенциометр постоянного тока на ADJ-I по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки.

6. Проверка и использование (например: Максимальный выходной ток модуля составляет 2 А, если на мультиметре отображается 2 А. Тогда максимальный ток может составлять всего 2 А при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиод выключается.)

7. Выходное напряжение будет снижаться из-за текущего резистора выборки на выходе. Чем выше ток, тем больше снижается напряжение.

Как зарядное устройство:

1. Верхние части: модуль питания не может использоваться в качестве зарядного устройства, если он не поддерживает функцию постоянного тока. Разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. Это приводит к чрезмерному зарядному току даже к повреждению аккумулятора. Поэтому для достижения определенного уровня ему необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключается на зарядку с постоянным напряжением.

2. Убедитесь, что напряжение плавающего заряда и ток заряда для аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мАч, то напряжение плавающего заряда составляет 4,2 в, а максимальный ток зарядки составляет 1C, что составляет мА.

3. Подключите правильное входное напряжение на входной клемме. (Примечание: Не подключайте нагрузку во время установленных параметров).

4. Проверьте выходное напряжение мультиметром и отрегулируйте кнопки «+» и «-» постоянного напряжения, чтобы убедиться, что выходное напряжение достигает, чтобы требовать плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в)

5. Сначала поверните потенциометр на ADJ-I против часовой стрелки более чем на 10 оборотов.

6. Проверка выходного тока короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходной клемме на модуле)

7. Поверните потенциометр постоянного тока на ADJ-I по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

8. Подключите аккумулятор к выходной клемме и начните зарядку.

В качестве драйвера постоянного тока светодиода высокой мощности:

1. Убедитесь, что светодиод рабочий ток и максимальное рабочее напряжение.

2. Подключите правильное входное напряжение на входной клемме. (Примечание: Не подключайте нагрузку во время установленных параметров).

3. Проверьте выходное напряжение мультиметром на выходной клемме и отрегулируйте кнопки «+» и «-», чтобы установить выходное напряжение на максимальное рабочее напряжение светодиодный да.

4. Поверните потенциометр на ADJ-I против часовой стрелки более чем на 10 оборотов.

5. Проверка выходного тока короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходной клемме на модуле)

6. Поверните потенциометр постоянного тока на ADJ-I по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым рабочим током светодиодный Ода.

7. Подключите светодиодный и проверьте.

Примечание:

Выходное напряжение по умолчанию составляет около 5 В.

Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного. В противном случае он не будет нормально работать.

Пожалуйста, нажмите кнопку «-» несколько раз, если нет выходного напряжения.

Это модуль питания постоянного тока, поэтому он не может подключаться к источнику питания переменного тока.

Пожалуйста, не закоротите выход.

Входное напряжение должно быть на 0,5 в выше выходного.

Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве зарядки и убедитесь, что выходное напряжение выше, чем напряжение аккумулятора. Рекомендуется использовать последовательный диод с защитой от обратного потока на входной положительной клемме.

«-» И «Out-» нельзя соединять вместе, иначе модуль не может поддерживать выход постоянного тока.

Пожалуйста, убедитесь, что входная мощность превышает мощность нагрузки.

Пожалуйста, уменьшите выходную мощность, если модуль нагрелся.

Точность выходного напряжения и тока модуля составляет 0,1 в и А.

Пожалуйста, прочтите Руководство по использованию и описание перед использованием.

Применение:

Обычный блок питания

Зарядное устройство

Мощность светодиодного привода

Дисплей напряжения прибора

Измеритель

Тест цепи

Преобразование мощности

Посылка

1 * 5А понижающий модуль питания

1 радиатор

1 * акриловый корпус
