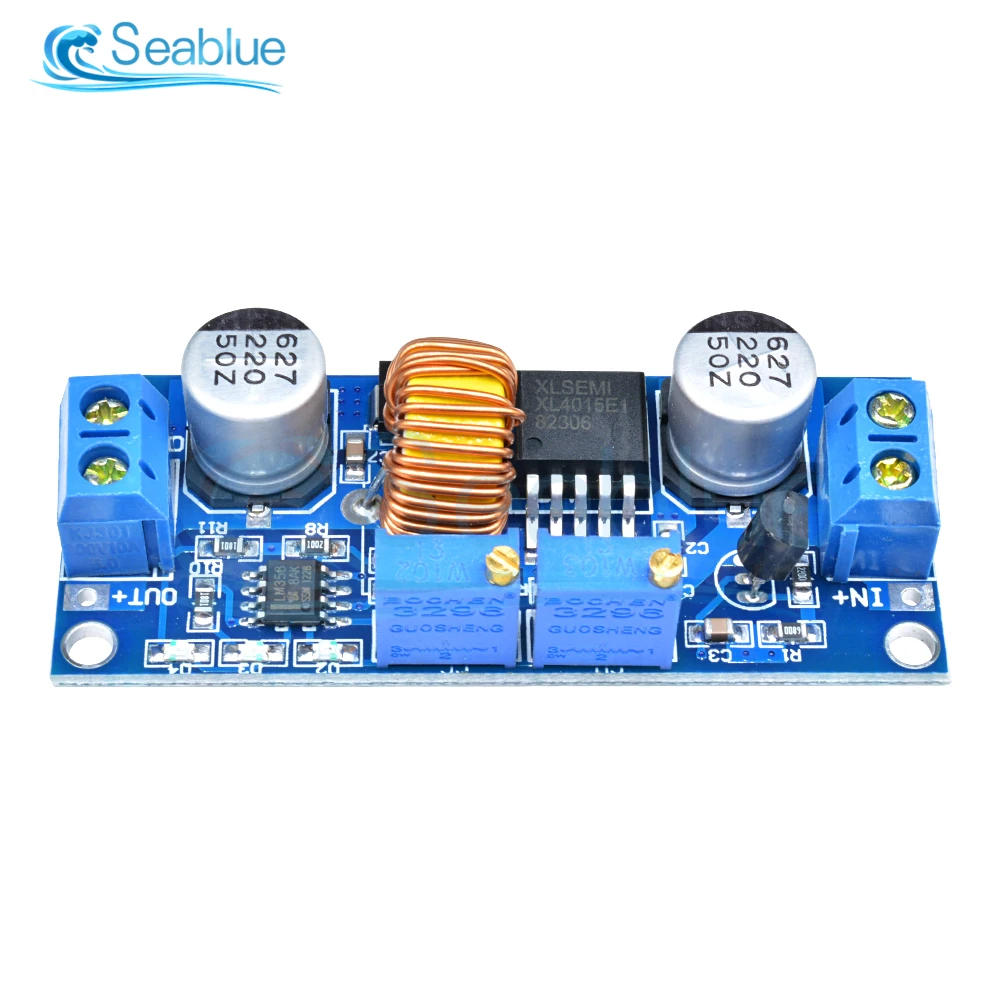

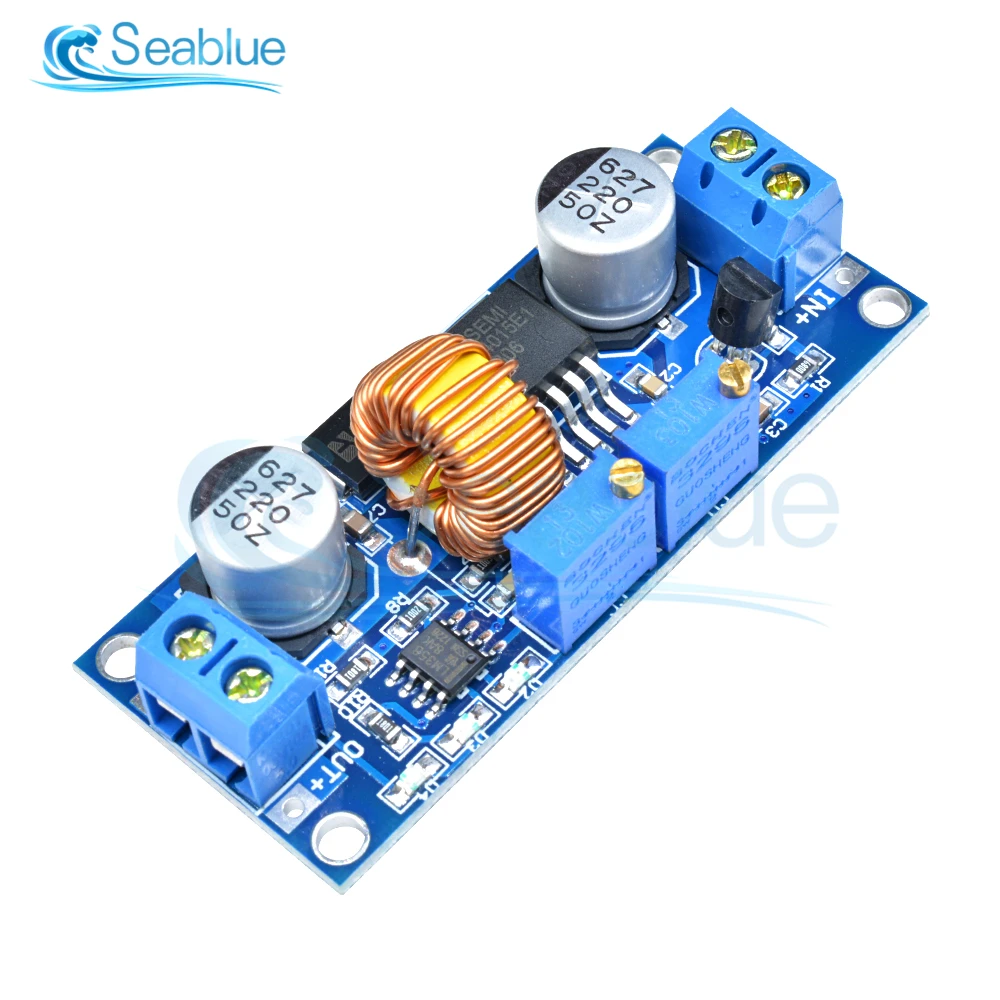

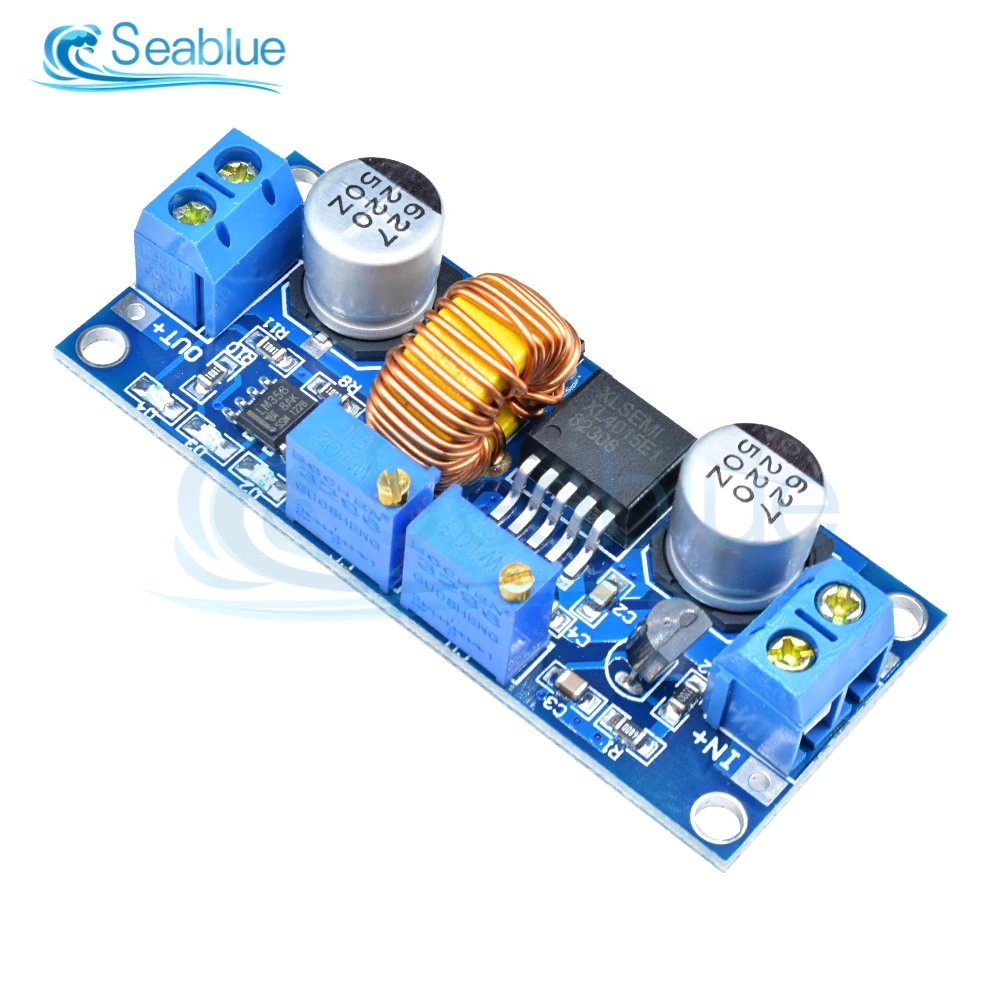

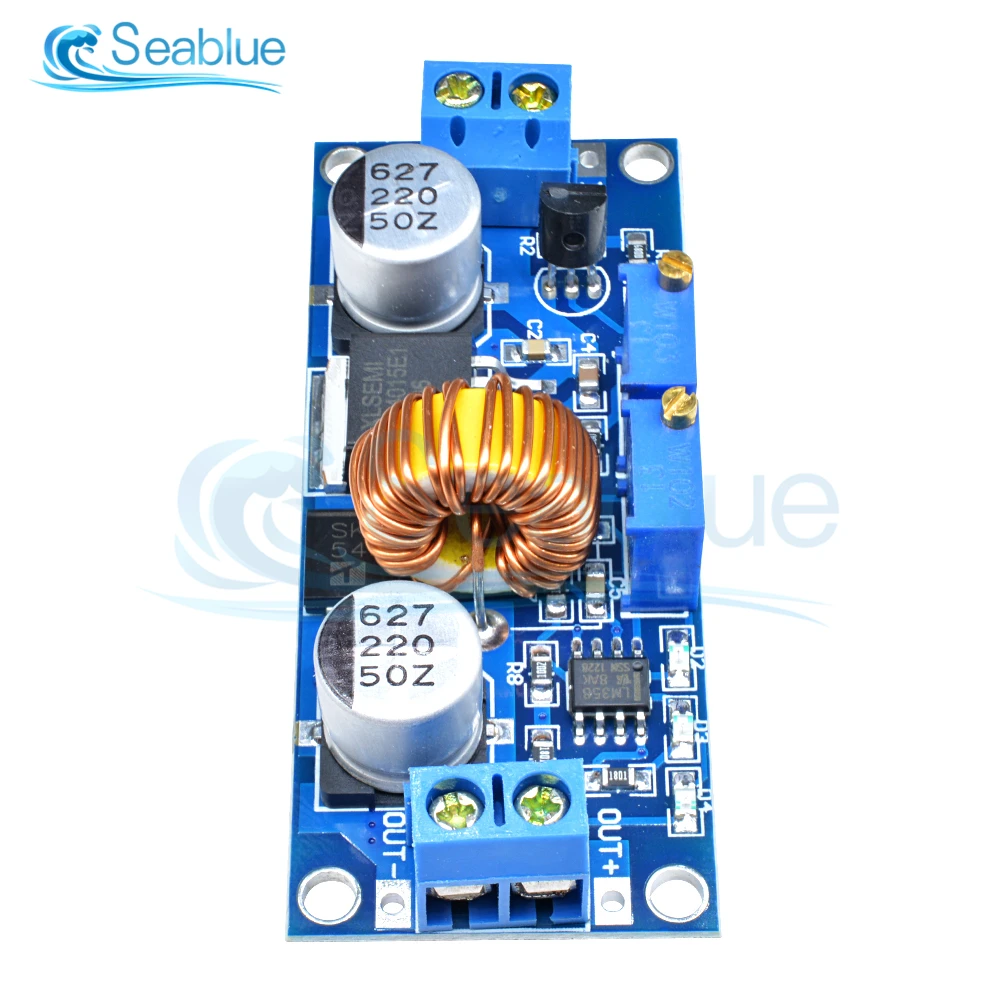

Плата зарядного устройства CC/CV 5A понижающий модуль питания постоянного тока с 6-38

Плата зарядного устройства CC/CV 5A понижающий модуль питания постоянного тока с 6-38

Технические характеристики
1. Диапазон входного напряжения: 638 В постоянного тока (Примечание: входное напряжение не более 38 в)
2. Диапазон выходного напряжения: 1,25-36 В постоянного тока, регулируемый
3. Выходной ток: 0-5А
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения по току
8. Встроенная функция защиты от короткого выхода
9. Защита от обратной полярности на входе: отсутствует (при необходимости, Высоковольтный диод последовательно с входом).
10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Использование:
(1) Отрегулируйте потенциометр напряжения, чтобы выходное напряжение достигло нужного вам значения.
(2) Используйте мультиметр для измерения выходного тока короткого замыкания с помощью 10 А киосков, при этом регулируйте "текущий потенциометр", чтобы выходной ток достигал заданного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4A, затем вы можете использовать модуль до максимального тока 4A)
(3) Подключается к нагрузке.

2. Используйте в качестве зарядного устройства
Использование:
(1). Убедитесь, что вам нужно зарядить аккумулятор плавающим напряжением и зарядным током; (если параметры лития 3,7 V/2200mAh, то плавающее напряжение составляет 4,2 V, максимальный зарядный ток 1С, ie 2200 мА)
(2). В условиях холостого хода Отрегулируйте "Потенциометр напряжения" так, чтобы выходное напряжение достигало плавающего напряжения; (если до 3,7 в перезаряжаемый литиевый аккумулятор, выходное напряжение можно отрегулировать до 4,2 в)
(3). Используйте мультиметр для измерения выходного тока короткого замыкания с помощью 10А киосков, при этом регулируйте "текущий потенциометр", чтобы выходной ток достигал заданного значения зарядного тока.
(4). Заводская лампа поворота заряда по умолчанию в 0,1 раз превышает зарядный ток; (батарея во время зарядки постепенно уменьшается, если заряд тока устанавливает 1A, то когда ток заряда меньше 0.1A, синий светильник s выключен, горит зеленый светильник, а это значит, что аккумулятор полностью заряжен)
(5). Подключается к зарядке аккумулятора.
(1,2,3,4 шагов как: выход выгружен, не подключайте батарею)

3. Используется светодиодный светодиодного модуля драйвера постоянного тока
Использование:
(1). Отрегулируйте "Потенциометр напряжения" так, чтобы выходное напряжение достигло нужного вам значения.
(2). Используйте мультиметр для измерения выходного тока короткого замыкания с помощью 10А киосков, при этом регулируйте "текущий потенциометр", чтобы выходной ток достигал заданного рабочего тока светодиода.
(3). Подключите светодиодный, работают.
(1,2 шагов как: выход выгружен, не подключайте светодиод)
