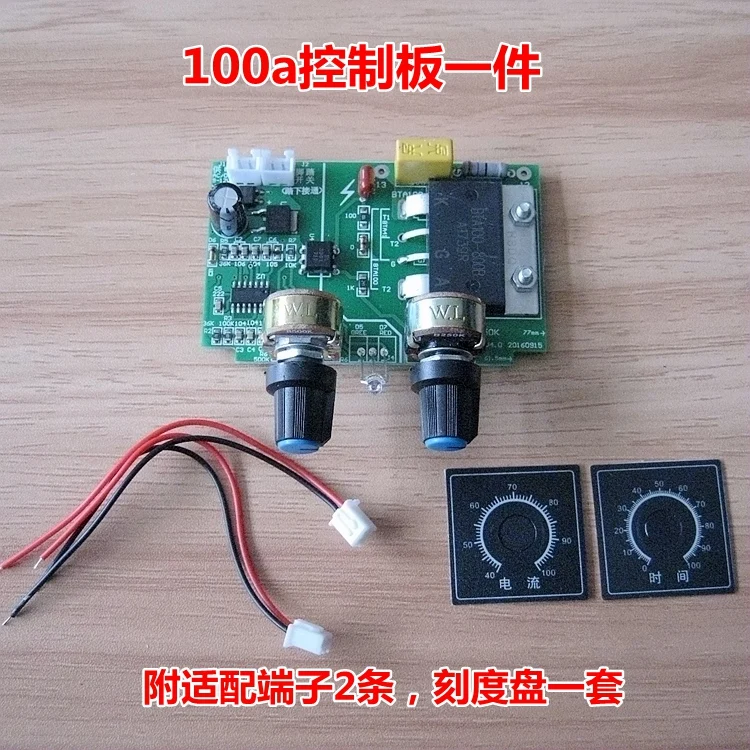

Тип 1: Панель управления 100A (без источника питания)

Тип 2: Панель управления 41A (без источника питания)

Управление характеристик панели

\
\

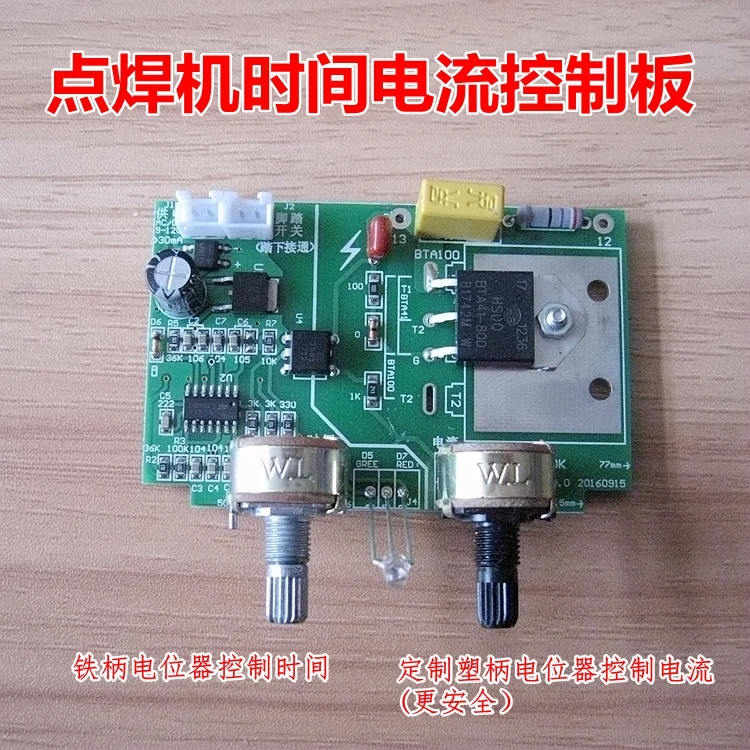

1, размер 77 мм * 50 мм, большая плата, совместимость 41A и 100A SCR.

\
\

2. Время точечной сварки и ток можно регулировать в диапазоне 0,02-1 с, ток 40%-100%, время регулировки передней левой ручки, правый регулятор регулировки тока. Для обеспечения безопасности Отрегулируйте регулятор тока для настройки.Потенциометр с пластиковой ручкойПотенциометр имеет небольшой крутящий момент.(Необходимо увеличить время точечной сварки до 2S студентов, пожалуйста, свяжитесь с казначеем)

\
\

3. Подключение ножного выключателя изолировано от рынка электроэнергии, даже если прикосновение безопасно.

\
\

4, ножной переключатель может быть сварен только один раз каждый раз, а вторая точечная сварка должна быть ослаблена и опущена.

\
\

5, увеличьте цепь анти-встряхивания, чтобы предотвратить неправильную точечную сварку, когда переключатель контактирует встряхнуть, когда Переключатель педали выключен.

\
\

6. При сварке Включите индикатор питания на красный светильник и зеленый светильник.

\
\

7. Основными компонентами нашего магазина являются импортные компоненты, которые не являются дешевыми отечественными компонентами и обеспечивают более стабильную работу досок.

\
\

8. Наш SCR использует большие основные компоненты, а не дешевое ядро.

\
\

9, пластина должна быть добавлена к олову при высоком токе, чтобы обеспечить выход.

\
\

10. После изготовления точечного сварщика использование не повлияет на электричество в доме.

\
\

\
\

\
\

Управляемый кремний на плате управления 41A, который может использоваться только на одном трансформаторе микроволновой печи. Если используются двойные трансформаторы, избыточный ток будет поврежден. Основной ток полной нагрузки рекомендуется быть менее 20 А, а максимальный-не более 25 А.

\
\

Если вы хотите использовать двойной трансформатор, его основной ток больше, поэтому мы должны использовать панель управления 100a SCR. Рекомендуется, чтобы максимальный первичный ток не превышал 40 А.

\
\

По причине того, что максимальный ток таков, конкретные причины этого описаны и объяснены.

\
\

Хотя есть много друзей, которые могут легко добиться успеха, но я не могу гарантировать, что каждый сможет преуспеть, сбой DIY также является нормальным явлением. Я свяжусь с полевым испытанием трансформатора перед отправкой платы, стараясь улучшить показатели успеха производства друзей, но это не может гарантировать, что контрольная плата каждого друга подключена нормально, не может гарантировать, что аппарат для точечной сварки является идеальным. Покупка платы должна быть готова принять отказ от идеи, не принять, что доски, которые только что были протестированы, сломаются и просят возвраты, в конце концов, цена платы очень низкая, и стоимость доставки не низкая. То есть, пластина продается без гарантии.

\
\

Схема реле времени и контактор переменного тока имеет следующие очевидные недостатки: во-первых, есть много соединений и сложных соединений, и есть много сообщений для консультации проводки на рынке; Во-вторых, высокая цена реле времени и контактор переменного тока приводит к высокой цене; В-третьих, это громоздкий, Что не способствует миниатюризации; В-четвертых, это шумно, и реле щелкает. Голос очень громкий, и он более очевиден ночью.

\
\

Плата нуждается в 9V трансформаторном источнике питания нашего магазина (необходимо сделать дополнительные фотографии). Несколько друзей используют свой источник питания 12 В для создания нестабильного воображения! Поэтому владелец магазина настоятельно рекомендует нашим друзьям приобрести трансформатор 9 в нашем магазине. Мы не несем ответственности за любые другие проблемы с электропитанием.

\
\

\
\

\
\

\
\

\
\

'
