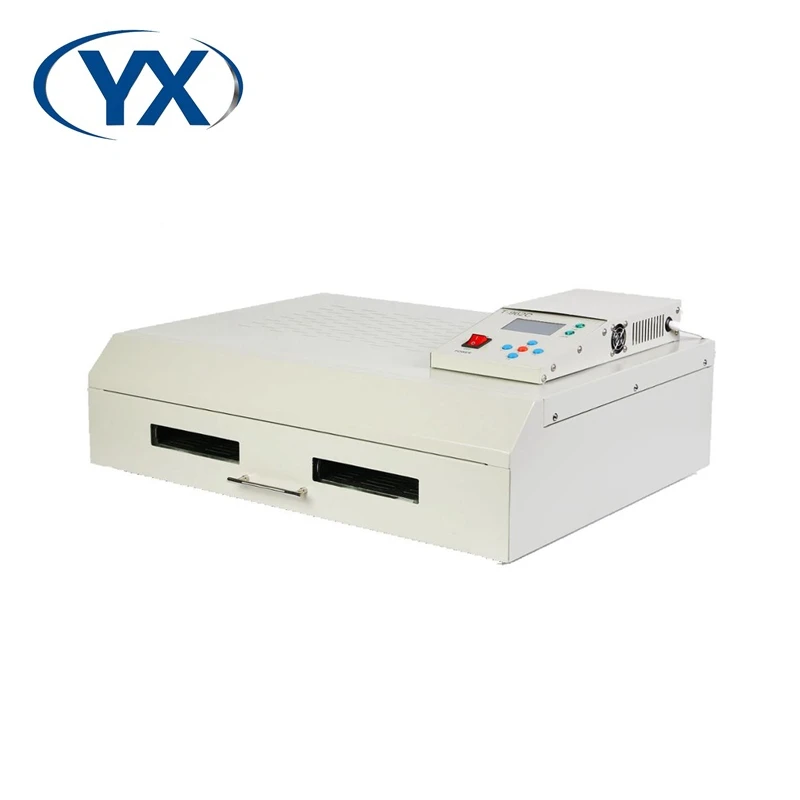

T-962C инфракрасный IC обогреватель

Название:

Инфракрасный IC обогреватель

Модель:

T-962C

Размер:

400х600мм

1. Описание продукции:

Инфракрасный IC НАГРЕВАТЕЛЬ T962A работает автоматически с помощью микрокомпьютерного управления. Может удовлетворить диссходство SMD, пакет пайки по запросу. Весь процесс пайки завершится автоматически, прост в использовании, быстрое инфракрасное излучение и циркуляция ветра для тепла, поэтому температура очень точная и ровная.
Слабый контроль за техникой и может видеть Рабочий стол типа ящика, сделать весь процесс пайки у вас под наблюдением автоматически завершено; Может паять самую умную маленькую часть.
Благодаря высокому и надежному дизайну вы будете довольны и уверены в своем использовании.

2. Характеристики продукции:

(1). Есть большая Инфракрасная паяльная Максимальная площадь:
Область пайки для эффективного достижения: 400x600 мм, увеличьте объем использования этой машины, экономные инвестиции.
(2) много температурных волн выбор для вас.
Восемь видов волн температурных параметров могут быть предоставлены как выбор, и установить для перемещения нагрева и охлаждения функции обязательный; Весь процесс пайки для завершения автоматически, простой в использовании.
(3) Специальный нагрев и выравнивание температуры со всем дизайном.
Выходная мощность достигает 2500 Вт, быстрое инфракрасное излучение и циркуляция ветра для тепла, поэтому температура очень точная и ровная, весь процесс пайки для автоматического завершения выбора температурных параметров волн.
(4). Humanized science and technology exquisite article.
Фирма внешнего вида, может видеть работу, дружественность человека машинного управления интерфейс, идеальный проект температуры волны, от начала до в конце концов тело науки и технологии в настоящее время первоначально;
Подвижный физический объем и вес позволяют экономить много денег, режим установки лапши, может позволить вам иметь больше места; Простые инструкции по эксплуатации, позвольте вам увидеть, можно использовать.
(5) идеальный выбор функций.
Возврат пайки, сушки, сохранение тепла, завершение разработки, Быстрое выключение и т. д. можно использовать для пайки самых умных мелких деталей, например чипов, SOP,PLCC,QFP,BGA и т. д.; может использоваться для резинки твердого поворота продукта, печатная плата горячего старения, печатная плата поддерживает ожидание различных работ. Применим к каждому виду бизнеса, компания активно развивается, и небольшое количество партии производит спрос.
(6) технические параметры
Максимальная площадь пайки: 400 × 600 см
Размер: 68.4X50.4X22.5 см
Номинальная мощность: 2500 Вт
Период процесса: 1-8 мин
Поставка: AC110V ~ AC220V /50 ~ 60 Гц

3. Выберите волну:

(1) оборудование устанавливается и настраивается, чтобы попробовать.
Поместите эту машину в хорошо проветриваемое устройство даже на сцене, обеспечивая хорошо проветриваемое свободное использование машины, не может иметь горючего продукта, ящик внешне, оставляйте место, которое открывается ящиком, удобство эксплуатации, машина по запросу около 20 мм для потери тепла тела; Проверьте источник питания, если ac220в или нет, если правильно, поместите calbe для подключения источника питания, Откройте кнопку включения питания, ЖК-дисплей будет светильник на панели и перейдите на страницу главного меню.
Нажмите кнопку «F4», перейдите в меню на английском языке
В главном меню нажмите кнопку «F3», выберите разную волну температуры: Пример волны:
Нажмите кнопку «F3» еще раз, вы можете увидеть параметр о выборе температурной волны: Пайка Пастера сортировка. Температура пайки, время и т. д. пример:

Нажмите кнопку «F4», чтобы вернуть предыдущую страницу, нажмите волну температуры, которую выполняет кнопка «F1», чтобы сделать выбор автоматически, работа автоматически отключается после окончания, работает предупреждающий звуковой сигнал.
На главной странице меню нажмите кнопку «F2» вручную
Нажмите кнопку «F1», чтобы начать охлаждение, нажмите кнопку F1/S снова, чтобы остановить. Нажмите кнопку «F2», чтобы начать нагревание, нажмите клавишу F2/S снова, чтобы остановить.
(2). Выберите волну.
1. Нажмите кнопку «S», выберите интерфейс операции после включения, нажмите «F4» выбор другой категории языка.
2. Процесс запроса, чтобы установить сравнение волн в соответствии с вами, чтобы предоставить вам ссылку. Нажмите на F1/F2 различные волны, есть 8 видов различных температурных волн, которые могут предоставить вам выбор, нажмите F3, чтобы посмотреть на различные волновые параметры, нажмите 4, подтвердите волну.
Волновой, использовать то же самое с 85Sn/15Pb 70 Sn/30Pb
Волна два, используйте то же самое с 63Sn/37Pb 60 Sn/40Pb
Волна три, используйте то же самое с Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5
Волна четыре, используйте то же самое с Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0
Волна пять, используйте то же самое со стандартом Красной резинки, чтобы повернуть температурную волну, Heraeus PD955M.
Волна шесть, семь, восемь, используйте то же самое с печатной платой возвращается, чтобы исправить и т. Д.
Нажмите кнопку «s» на страницу температуры,
Нажмите кнопку F1/F2, вперед/назад выберите разное время. Нажмите кнопку F3/F4, вверх/вниз, чтобы выбрать другую температуру, нажмите кнопку «s», чтобы сохранить.
При сохранении финиша нажмите кнопку F4, чтобы выбрать температурную волну. Нажмите кнопку S для повторения.

4. Инструкции по эксплуатации:

(1) продукт, который легко обрабатывается, помещается даже на сцене в ящике, закрывает ящик, нажимает F1 для включения, автоматическая производительность делает выбор тепловой волны, показывает текущее время работы, температуру введения и температуру измерения на ЖК-экране, И автоматическая форма формирования заказа волны.
(2) наблюдал данные, волну окна и проявление ЖК-экрана перед передачей ящика, во всем наблюдении, которое обрабатывало весь процесс и может видеть на вас, если запрос на обработку волны не может достичь, вы можете изменить параметр.
(3) обработать волну строго, чтобы нажать различные оловянный сироп различной температуры, чтобы иметь предварительно установленный запрос на возврат припоя, вы можете подготовить, чтобы установить другую волну в соответствии с различными потребностями.
(4) процесс в, если нужно остановить, может нажать «S», чтобы продолжить, чтобы завершить обязательный; После того, как положить последнюю руку, машина breeze auto продолжает охлаждение продукта; вы также можете запустить машину для охлаждения.
(5) после завершения возврата припоя, если наличие продукта повреждено. Можно снова припаять, также можно перемещать стартовый нагрев, чтобы продолжить возврат к пайке. Эта машина устанавливает эту функцию.

5. Операция предполагает:

(1) этот самолет удовлетворяет без двухсторонней сварки свинца, конструкция имеет уникальный воздушный дымоход, для гарантии запроса на сварку платформой, рекомендуется, когда сварочная платформа и BGA завод оловянный шар, вытягивает основание в материале, чтобы поставить заранее один 10x10 см PCB доска, Может привести к улучшению качества сварки. Операция предполагает.
(2) температура окружающей среды низкая, когда влажность или влажность слишком велики, предположили, что перед сваркой требуется Подогрев машины. Рабочая процедура: после выбора кривой сварки, пространственный аппарат возвращается автоматически сварных швов один раз.
(3) Этот самолет не может сварить счетчик-оптический слишком сильный металлический чип уплотнения и металлический скрининг может; не может сварить выдерживаемую температуру, чтобы быть ниже, чем 250 градусов пластиковые плагин единиц и товаров, с уважением просит внимание!
(4) Метод измерения температуры в машине заказчика: используется стандартный термометр, снаружи устанавливается на головку датчика температуры фиксированно 10x10 см Жесткая поверхность печатной платы, плотно прилегает, что, безусловно, важно для платы PCB выше! Будет зафиксирован имеет датчик измерения температуры головки печатной платы, помещает в материал, чтобы вытянуть, толкает в машине, как это испытание сравнение температуры соответствует фактической ситуации производства продукта.

6. Ежедневное техническое обслуживание:

(1). Держите ящик развертки
(2). Периодически подметайте Смотровое отверстие Стекла ящика, держите его для подметания

7. Внимание!

(1) после использования, не сразу закройте питание, убедитесь, что машина охлаждения.
(2) обеспечивает хорошо проветриваемое устройство.
(3) отсоедините вилку, когда вы не используете ее в течение длительного времени.
(4) Не открывайте машину, будьте внимательны в использовании.
