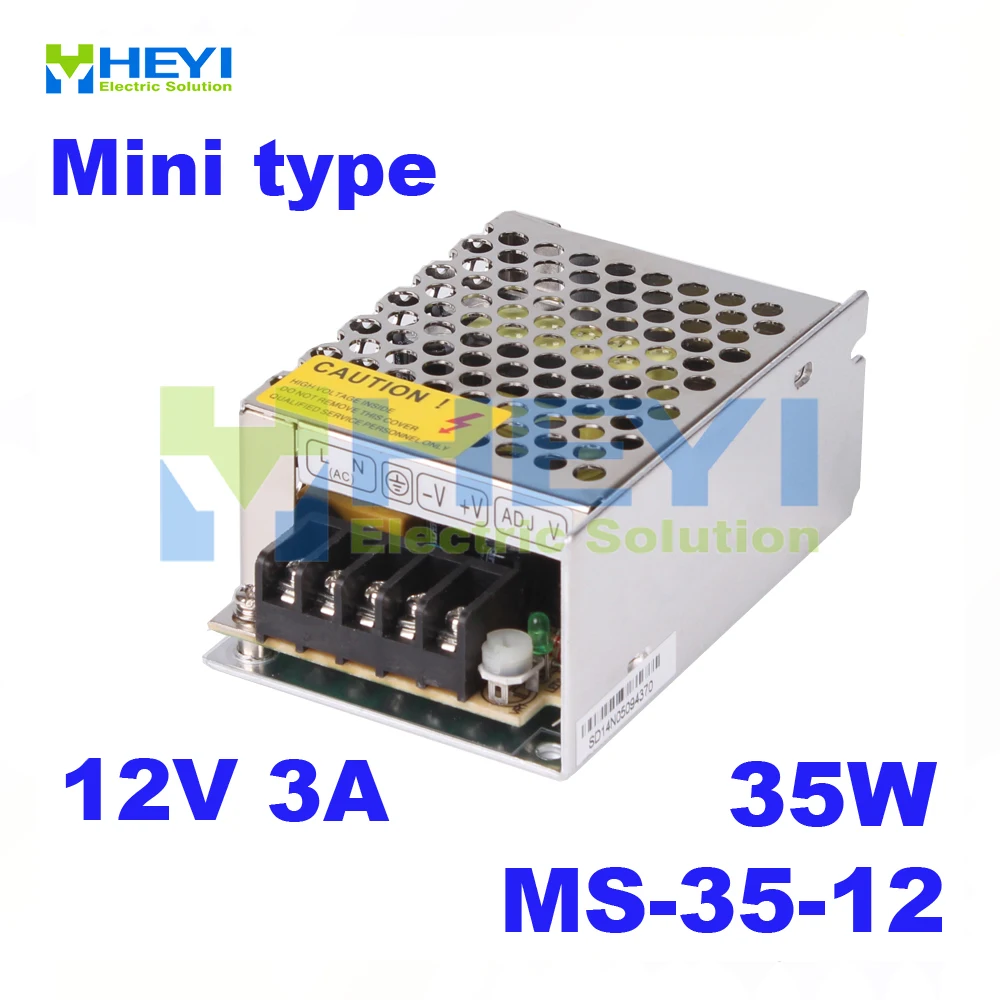

Микро одиночный импульсный источник питания MS-35-12 выход 12VDC 3A 35W мини |

Мини источник питания

1) Одиночный выход:35 Вт

2) Диапазон входного напряжения: 90-260VAC

3) экспортное напряжение: 5-24 В постоянного тока



Особенности:



Специфика:



Модель MS-35-5 MS-35-12 MS-35-15 MS-35-24 Выходное напряжение/ток постоянного тока 5В 7а 12В 3а 15В 2.3A 24В 1.5A Волна и шум 50mVp-p 50mVp-p 75mVp-p 100mVp-p Допуск выходного напряжения ± 0.5% ± 0.5% ± 0.5% ± 0.5% Стабильность нагрузки ± 1% ± 0.5% ± 0.5% ± 0.5% Эффективность 80% 84% 84% 87% Регулируемый диапазон напряжения постоянного тока ± 10% ± 10% ± 10% ± 10% Диапазон входного напряжения переменного тока 85-264VAC 47-63 Гц, 240-370VDC Входной ток 1.2A/110В, 0.6A/230В переменного тока Переменный ток (Ток холодного запуска) 15A/115VAC, 30A/230В Перегрузка proctecton 105%-130% (hiccup ,mode, auto-recovery) Перенапряжения proctecton 115%-135% Настройка подъема время удержания 200 мс 100 мс 30 мс Выдерживает напряжение I/P-O/P: 1,5 KVAC, I/P-FG: 1,5 KVAC, O/P-FG: 0,5 KVAC 1 мин. Изоляция resetance I/P-O/P, I/P-FG, O/P-FG:500VDC / 100MΩ Рабочая Растяжка и влажность -10C до + 60C, 20%-90% RH Стандарты безопасности (Дизайн см.) GB4943, UL60950, EN60950 Стандарты EMC (Дизайн см.) GB9254, EN55022 класс A Размеры 85*58*38 мм





Tempinal pin no. Назначение:

Штырь 1,2: вход переменного тока

Pin 3: GND

Штырь 4: Выход постоянного тока-в

Pin 5: Выход постоянного тока + V
