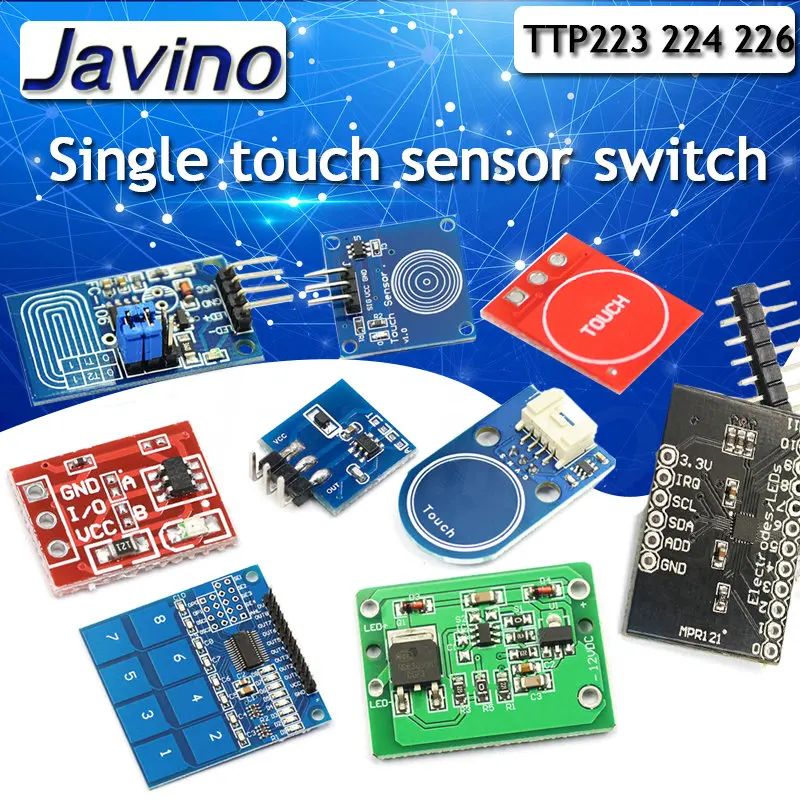

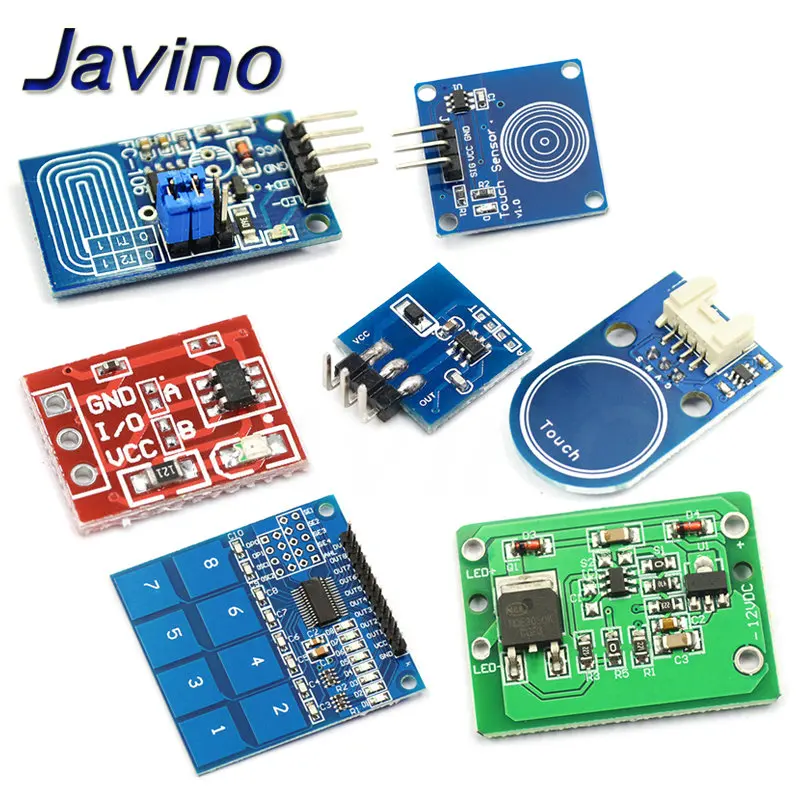

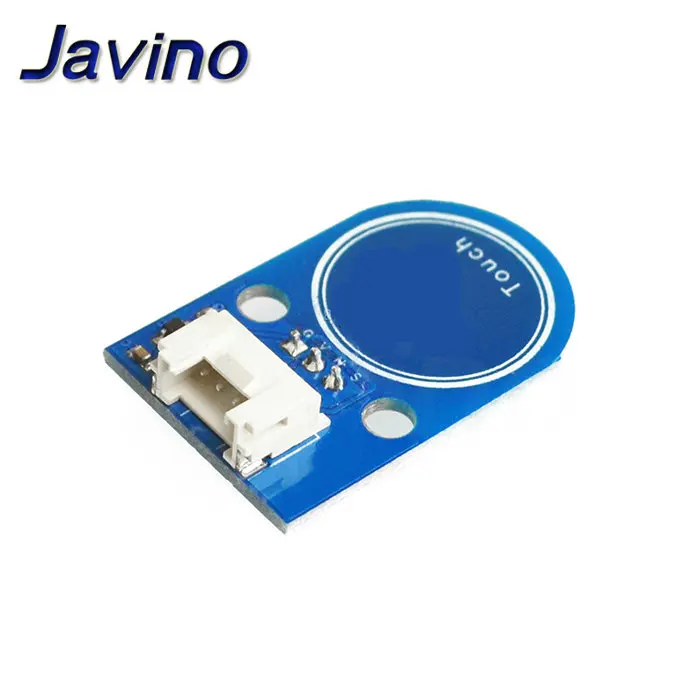

1/4/8/16 каналов TTP223 TTP224 TTP226 TTP229 Jog цифровая сенсорная кнопка сенсорный Емкостный

1/4/8/16 каналов TTP223 TTP224 TTP226 TTP229 Jog цифровая сенсорная кнопка сенсорный Емкостный

Режим настройки триггера:(1- > Короткий; 0- > не короткий)
AB = 00: Нет-замок высокого уровня TTL;
AB = 01: самозамок высокого уровня TTL;
AB = 10: низкий уровень TTL без блокировки;
AB = 11: самозамок с низким уровнем TTL;

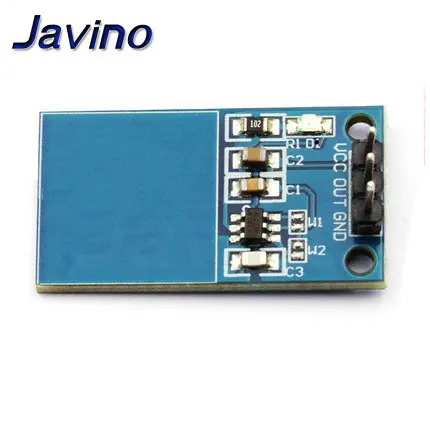

TTP223B цифровой сенсорный сенсор емкостный TTP223 сенсорный модуль цифровой сенсор емкостный сенсорный переключатель

Модуль основан на сенсорном IC (TTP223B) емкостном сенсорном модуле. В нормальном состоянии модуль выводит низкую мощность, низкое энергопотребление; Когда палец касается соответствующего положения, модуль выводится высоко, если не тронут в течение 12 секунд, переключитесь в режим низкой мощности.

Толчкового типа: Начальное состояние низкое, высокое прикосновение, не трогать низкий (аналогичное касание кнопки).

Модуль может быть установлен в таких как поверхностный пластик, стекло неметаллических материалов.

В дополнение к тонкой бумаге (неметаллической), покрывающей поверхность модуля, при условии правильного расположения прикосновения, вы можете спрятаться в стенах, настольные компьютеры и другие части кнопок.

Модуль основан на сенсорном IC (TTP223B) емкостном сенсорном модуле. В нормальном состоянии модуль выводит низкую мощность, низкое энергопотребление; Когда палец касается соответствующего положения, модуль выводится высоко, если не тронут в течение 12 секунд, переключитесь в режим низкой мощности.

Толчкового типа: Начальное состояние низкое, высокое прикосновение, не трогать низкий (аналогичное касание кнопки).

Модуль может быть установлен в таких как поверхностный пластик, стекло неметаллических материалов.

В дополнение к тонкой бумаге (неметаллической), покрывающей поверхность модуля, при условии правильного расположения прикосновения, вы можете спрятаться в стенах, настольные компьютеры и другие части кнопок.

TTP224 / TTP226 / TTP229 сенсорный выключатель Сенсор цифровой 4/8/16 системы безопасности-канальный емкостный сенсорный модуль

Бортовой TTP224 емкостный сенсорный экран с 4 кнопками сенсорный зондирования IC

Бортовой уровня 4-х канальный индикатор состояния

Рабочее напряжение: 2,4 V-5,5 V

Модуль может установить выходной режим, ключевой выходной режим, максимальное время выхода и быстрый/Низкий выбор мощности

Размер платы PCB: 35 (мм) x 29 (мм)

Размер печатной платы: l23мм * w20мм
Расстояние отверстия: 16 мм
Диафрагма: 2,5 мм
Напряжение диапазон: 2,4-5V
Максимальный выходной ток: 500 мА

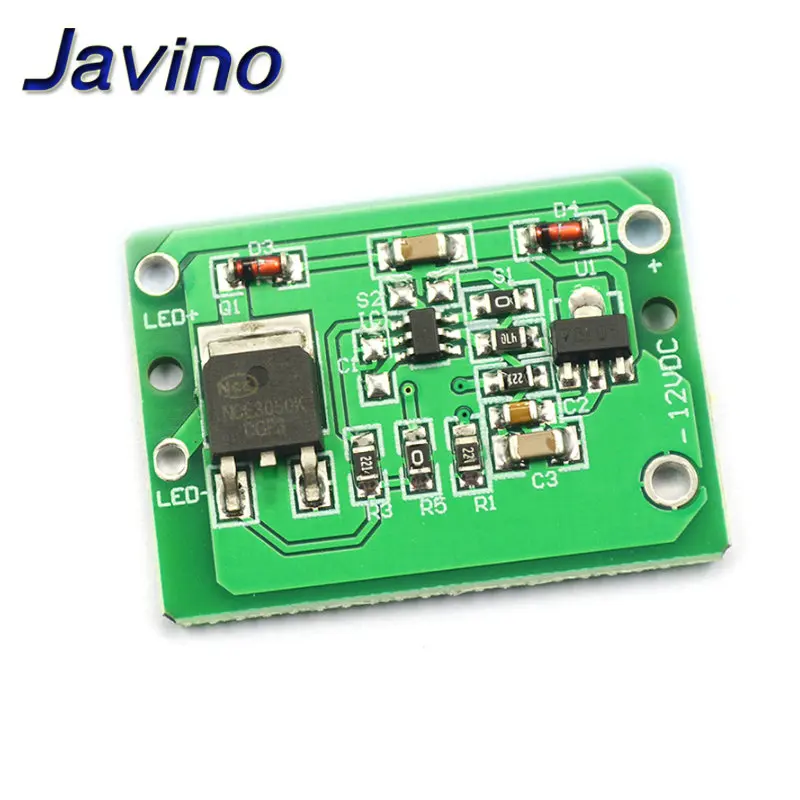

Характеристика:

1. Яркость лампы может регулироваться по требованию, она очень работает.
2. Он может касаться средней защиты, таких как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
3. Широкое применение диапазон напряжения, вы можете выбрать произвольно между 2,4 V до 4,5 V.
4. Простая Прикладная схема, меньше периферийных устройств, легкая обработка, низкая стоимость.
5. Анти-мощность и помехи телефона, EFT может достигать выше +/-2КВ; Чувствительность и надежность сенсорного ответа не будут зависеть от близкого расстояния или мульти-угол мобильный телефон помех.
6. Установка: не нужно касаться медной фольги непосредственно, затемнение может быть обработано через акриловое стекло (выше 3 мм) или пластик.
7. Применение: он может управлять светодиодный модуль, светильник и так далее. Он доступен для внутреннего светодиодный светильник, светильник, DIY Автомобильный светильник с затемнением
8. Функция: одно касание, используя принцип емкостного касания. Функция по умолчанию-переключатель, затемнение, с эффектом яркости, светодиодный сенсорный затемнения. Светильник будет медленно включаться при включении светильник s и постепенно темнеет при выключении, что эффективно предотвращает раздражение глаз.
9. Режим затемнения: неполярный PWM затемнения.
10. Метод проводки: плата PCB (VCC,GND) является входом питания, (светодиодный +, светодиодный-) соединен с светодиодный лампой положительного и отрицательного уровня (отпечаток пальца) сенсорной области, также может выводить провод (проводка не должна быть слишком длинной), площадь медной кожи должна быть 2х3см. С медной фольгой модуль медной фольги будет сбоку на стороне корпуса.
11. Использование метода
А. Нажмите touch (время работы при касании составляет менее 550 мс), чтобы управлять лампой. Нажмите один раз, лампа загорается; Нажмите еще раз, лампа выключена. Начальная яркость ламп фиксируется для всей яркости 90%.
Б. Нажмите на касание в течение длительного времени (время работы сенсора составляет более 550 мс), вы можете достичь плавного затемнения света. Пресс долго после того, светильник уровни постепенно расти светильник уровней в тех случаях, когда выдается после того, как время выхода на стоянке в соответствующем яркость, долгое время, если посылка весит больше три секунды, В светильник уровней, чтобы достичь максимальной яркостью не изменяется; Снова длинная Пресс сенсорный экран, Светильник уровни постепенно уменьшается, чтобы остановить в тех случаях, когда вы отпустите светильник уровня в соответствующем яркость Время выпуска, в том случае, если в течение длительного времени более чем на три секунды, светильник уровней по достижении минимального яркость не меняется.


Примечание:

Выход диммера постоянного напряжения соединяется с светодиодный, верхний предел должен быть ограничен сопротивлением току. Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению

Посылка:
1 x емкостный сенсорный светодиодный модуль переключателя управления PWM
